Page 143 - RekayasaPondasiII
P. 143
= 1,6 t/m³, = 0,6 t/m³.
9,5 – 16,5 m = lempung sangat kaku, = 120 kN/m²
>16,5 m = lempung sangat kaku, = 150 kN/m²
Muka air tanah pada kedalaman 7 m. Beban struktur yang harus
didukung tiang 400 kN. Bila faktor aman F = 2,5 selidiki apakah tiang
tersebut aman terhadap keruntuhan kapasitas dukung ?
Penyelesaian :

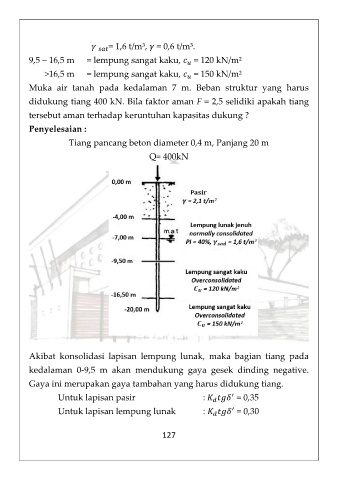

Tiang pancang beton diameter 0,4 m, Panjang 20 m
Q= 400kN
Akibat konsolidasi lapisan lempung lunak, maka bagian tiang pada
kedalaman 0-9,5 m akan mendukung gaya gesek dinding negative.
Gaya ini merupakan gaya tambahan yang harus didukung tiang.
′
Untuk lapisan pasir : = 0,35
′
Untuk lapisan lempung lunak : = 0,30
127
