Page 157 - RekayasaPondasiII

Distribusi tegangan yang terjadi din bawah kelompok tiang
bergantung pada lebar luasan kelompok tiang. Pada Gambar 3.34
menunjukkan kasus perbedaan distribusi tekanan pada kelompok tiang
yang sempit dengan kelompok tiang yang lebar, dengan Panjang tiang
yang sama. Pada lebar kelompok tiang yanag relative sempit
dibandingkan dengan Panjang tiang Gambar 3.34(a), tiang-tiang efektif
dalam memperdalam pe4ngaruh tekanan fondasi ke lapisan tanah yang

lebih bawah. Namun pada lebar fondasi sangat lebih lebar daripada
Panjang tiang, zone tertekan terbawah hamper sama bila bangunan
didukung tanpa tiang (fondasi rakit). Dengan demikian kasus pada
Gambar 3.34(b), tiang-tiang kurang berfungsi dalam mengurangi
besarnya penurunan akibat beban bangunan, kecuali bila tanah tepat
dibawah dasar pile cap merupakan tanah yang lunak.

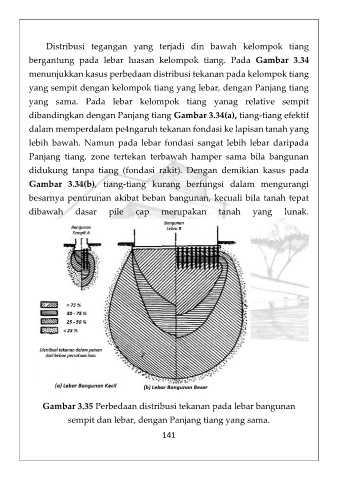

Gambar 3.35 Perbedaan distribusi tekanan pada lebar bangunan
sempit dan lebar, dengan Panjang tiang yang sama.

141
