dan tiang. Ditinjau lapisan tanah terkonsolidasi normal dengan muka
air tanah di permukaan dan dengan tiang yang telah terpasang di dalam
tanah. Diatas lapisan tanah diletakkan tanah timbunan (pasir).

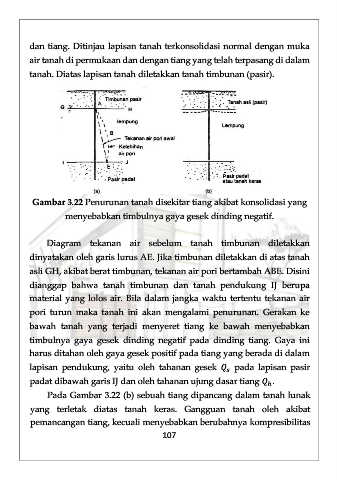

Gambar 3.22 Penurunan tanah disekitar tiang akibat konsolidasi yang
menyebabkan timbulnya gaya gesek dinding negatif.
Diagram tekanan air sebelum tanah timbunan diletakkan
dinyatakan oleh garis lurus AE. Jika timbunan diletakkan di atas tanah
asli GH, akibat berat timbunan, tekanan air pori bertambah ABE. Disini
dianggap bahwa tanah timbunan dan tanah pendukung IJ berupa
material yang lolos air. Bila dalam jangka waktu tertentu tekanan air
pori turun maka tanah ini akan mengalami penurunan. Gerakan ke
bawah tanah yang terjadi menyeret tiang ke bawah menyebabkan
timbulnya gaya gesek dinding negatif pada dinding tiang. Gaya ini
harus ditahan oleh gaya gesek positif pada tiang yang berada di dalam
lapisan pendukung, yaitu oleh tahanan gesek pada lapisan pasir
padat dibawah garis IJ dan oleh tahanan ujung dasar tiang .
ℎ
Pada Gambar 3.22 (b) sebuah tiang dipancang dalam tanah lunak
yang terletak diatas tanah keras. Gangguan tanah oleh akibat
pemancangan tiang, kecuali menyebabkan berubahnya kompresibilitas
107
