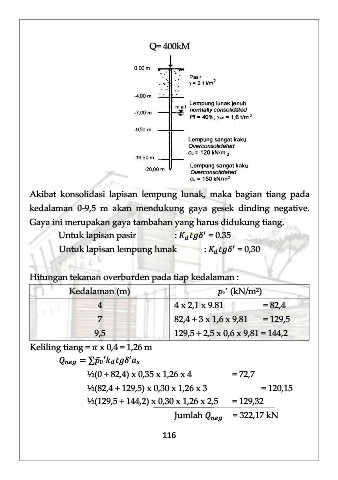

Q= 400kM
Akibat konsolidasi lapisan lempung lunak, maka bagian tiang pada
kedalaman 0-9,5 m akan mendukung gaya gesek dinding negative.
Gaya ini merupakan gaya tambahan yang harus didukung tiang.
′
Untuk lapisan pasir : = 0.35
′
Untuk lapisan lempung lunak : = 0,30
Hitungan tekanan overburden pada tiap kedalaman :
Kedalaman (m) ’ (kN/m²)
°
4 4 x 2,1 x 9.81 = 82,4
7 82,4 + 3 x 1,6 x 9,81 = 129,5
9,5 129,5 + 2,5 x 0,6 x 9,81 = 144,2
Keliling tiang = x 0,4 = 1,26 m
̅
= ∑ ′ ′
0
½(0 + 82,4) x 0,35 x 1,26 x 4 = 72,7
½(82,4 + 129,5) x 0,30 x 1,26 x 3 = 120,15
½(129,5 + 144,2) x 0,30 x 1,26 x 2,5 = 129,32
Jumlah = 322,17 kN
