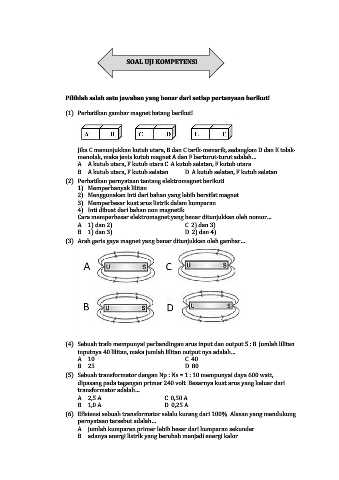

SOAL UJI KOMPETENSI
Pilihlah salah satu jawaban yang benar dari setiap pertanyaan berikut!
(1) Perhatikan gambar magnet batang berikut!
Jika C menunjukkan kutub utara, B dan C tarik-menarik, sedangkan D dan E tolak-
menolak, maka jenis kutub magnet A dan F berturut-turut adalah….
A. A kutub utara, F kutub utara C. A kutub selatan, F kutub utara
B. A kutub utara, F kutub selatan D. A kutub selatan, F kutub selatan
(2) Perhatikan pernyataan tentang elektromagnet berikut!
1) Memperbanyak lilitan
2) Menggunakan inti dari bahan yang lebih bersifat magnet
3) Memperbesar kuat arus listrik dalam kumparan
4) Inti dibuat dari bahan non magnetik
Cara memperbesar elektromagnet yang benar ditunjukkan oleh nomor….
A. 1) dan 2) C. 2) dan 3)
B. 1) dan 3) D. 2) dan 4)
(3) Arah garis gaya magnet yang benar ditunjukkan oleh gambar….
(4) Sebuah trafo mempunyai perbandingan arus input dan output 5 : 8. Jumlah lilitan
inputnya 40 lilitan, maka jumlah lilitan output nya adalah….
A. 10 C. 40
B. 25 D. 80
(5) Sebuah transformator dengan Np : Ns = 1 : 10 mempunyai daya 600 watt,
dipasang pada tegangan primer 240 volt. Besarnya kuat arus yang keluar dari
transformator adalah….
A. 2,5 A C. 0,50 A
B. 1,0 A D. 0,25 A
(6) Efisiensi sebuah transformator selalu kurang dari 100%. Alasan yang mendukung
pernyataan tersebut adalah….
A. jumlah kumparan primer lebih besar dari kumparan sekunder
B. adanya energi listrik yang berubah menjadi energi kalor
