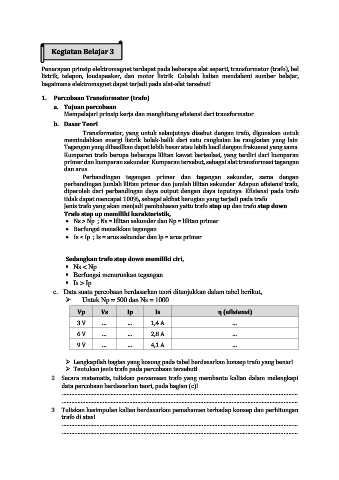

Kegiatan Belajar 3

Penerapan prinsip elektromagnet terdapat pada beberapa alat seperti, transformator (trafo), bel
listrik, telepon, loudspeaker, dan motor listrik. Cobalah kalian mendalami sumber belajar,
bagaimana elektromagnet dapat terjadi pada alat-alat tersebut!

1. Percobaan Transformator (trafo)
a. Tujuan percobaan
Mempelajari prinsip kerja dan menghitung efisiensi dari transformator
b. Dasar Teori
Transformator, yang untuk selanjutnya disebut dengan trafo, digunakan untuk
memindahkan energi listrik bolak-balik dari satu rangkaian ke rangkaian yang lain.
Tegangan yang dihasilkan dapat lebih besar atau lebih kecil dengan frekuensi yang sama.
Kumparan trafo berupa beberapa lilitan kawat berisolasi, yang terdiri dari kumparan
primer dan kumparan sekunder. Kumparan tersebut, sebagai alat transformasi tegangan
dan arus.
Perbandingan tegangan primer dan tegangan sekunder, sama dengan
perbandingan jumlah lilitan primer dan jumlah lilitan sekunder. Adapun efisiensi trafo,
diperoleh dari perbandingan daya output dengan daya inputnya. Efisiensi pada trafo
tidak dapat mencapai 100%, sebagai akibat kerugian yang terjadi pada trafo.
Jenis trafo yang akan menjadi pembahasan yaitu trafo step up dan trafo step down.
Trafo step up memiliki karakteristik,
• Ns > Np ; Ns = lilitan sekunder dan Np = lilitan primer
• Berfungsi menaikkan tegangan
• Is < Ip ; Is = arus sekunder dan Ip = arus primer

Sedangkan trafo step down memiliki ciri,
▪ Ns < Np
▪ Berfungsi menurunkan tegangan
▪ Is > Ip
c. Data suatu percobaan berdasarkan teori ditunjukkan dalam tabel berikut,
➢ Untuk Np = 500 dan Ns = 1000
Vp Vs Ip Is η (efisiensi)

3 V …. …. 1,4 A ….
6 V …. …. 2,8 A ….

9 V …. …. 4,1 A ….

➢ Lengkapilah bagian yang kosong pada tabel berdasarkan konsep trafo yang benar!
➢ Tentukan jenis trafo pada percobaan tersebut!
2. Secara matematis, tuliskan persamaan trafo yang membantu kalian dalam melengkapi
data percobaan berdasarkan teori, pada bagian (c)!
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
3. Tuliskan kesimpulan kalian berdasarkan pemahaman terhadap konsep dan perhitungan
trafo di atas!
……………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………
