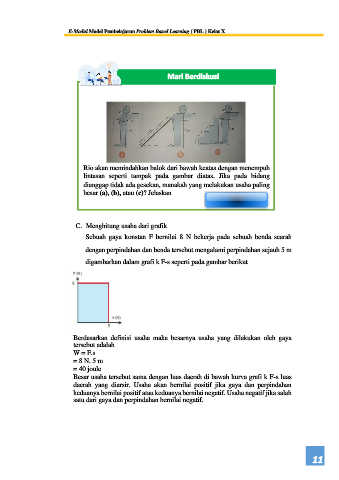

Page 11 - e-Modul Usaha dan Energi Kelas X

E-Modul Model Pembelajaran Problem Based Learning ( PBL ) Kelas X

Mari Berdiskusi

Rio akan memindahkan balok dari bawah keatas dengan menempuh
lintasan seperti tampak pada gambar diatas. Jika pada bidang

dianggap tidak ada gesekan, manakah yang melakukan usaha paling
besar (a), (b), atau (c)? Jelaskan

C. Menghitung usaha dari grafik
Sebuah gaya konstan F bernilai 8 N bekerja pada sebuah benda searah

dengan perpindahan dan benda tersebut mengalami perpindahan sejauh 5 m
digambarkan dalam grafi k F-s seperti pada gambar berikut

Berdasarkan definisi usaha maka besarnya usaha yang dilakukan oleh gaya
tersebut adalah
W = F.s
= 8 N. 5 m
= 40 joule
Besar usaha tersebut sama dengan luas daerah di bawah kurva grafi k F-s luas
daerah yang diarsir. Usaha akan bernilai positif jika gaya dan perpindahan
keduanya bernilai positif atau keduanya bernilai negatif. Usaha negatif jika salah
satu dari gaya dan perpindahan bernilai negatif.

11
