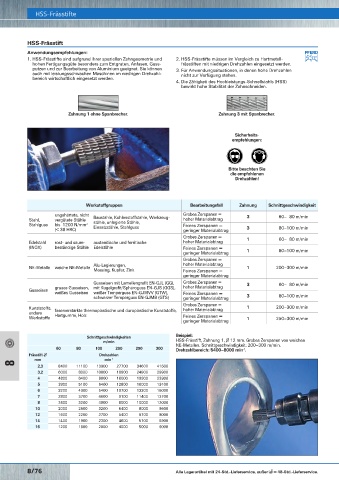

Page 1579 - Rubix Werkzeugkatalog 2019-21
P. 1579
HSS-Frässtifte
HSS-Frässtift HSS-Frässtifte, 6 mm Schaft-∅ HSS-Frässtifte
Anwendungsempfehlungen:
1. HSS-Frässtifte sind aufgrund ihrer speziellen Zahngeometrie und 2. HSS-Frässtifte müssen im Vergleich zu Hartmetall-
hohen Fertigungsgüte besonders zum Entgraten, Anfasen, Guss- fräs stiften mit niedrigen Drehzahlen eingesetzt werden.
putzen und zur Bearbeitung von Aluminium geeignet. Sie können 3. Für Anwendungssituationen, in denen hohe Drehzahlen
auch mit leistungsschwachen Maschinen im niedrigen Drehzahl- nicht zur Verfügung stehen. Zylinderform A, mit Stirnverzahnung
bereich wirtschaftlich eingesetzt werden.
4. Die Zähigkeit des Hochleistungs-Schnellstahls (HSS)
bewirkt hohe Stabilität der Zahnschneiden.
Zahnung 1 ohne Spanbrecher. Zahnung 3 mit Spanbrecher. 2610 2612 Bestell-
Kopf-∅ Kopflänge Gesamtlänge Zahnung 1 Zahnung 3 Nr.
Sonderseite Form mm mm mm € €
Sicherheits- A 0413 ST 4 13 60 – 9,25 …0005
empfehlungen: A 0616 ST 6 16 60 9,45 9,45 …0010
A 0820 ST 8 20 60 – 10,55 …0015
A 1013 ST 10 13 53 – 14,65 …0020
A 1020 ST 10 20 60 – 16,45 …0025
A 1225 ST 12 25 65 19,05 19,05 …0030
A 1625 ST 16 25 65 – 24,90 …0035
Bitte beachten Sie (W236) (W236)
die empfohlenen
Drehzahlen!
Walzenform C
Werkstoffgruppen Bearbeitungsfall Zahnung Schnittgeschwindigkeit
ungehärtete, nicht Grobes Zerspanen = 3 60– 80 m/min
Stahl, vergütete Stähle Baustähle, Kohlenstoffstähle, Werk zeug - hoher Materialabtrag
stähle, unlegierte Stähle,
Stahlguss bis 1200 N/mm Einsatzstähle, Stahlguss Feines Zerspanen =
2
(< 38 HRC) geringer Materialabtrag 3 80–100 m/min Kopf-∅ Kopflänge Gesamtlänge 2616 2618 Bestell-
Grobes Zerspanen = 1 60– 80 m/min Form mm mm mm Zahnung 1 Zahnung 3 Nr.
€
€
Edelstahl rost- und säure - austenitische und ferritische hoher Materialabtrag C 0616 6 16 60 9,05 9,05 …0005
(INOX) beständige Stähle Edelstähle Feines Zerspanen = C 0820 8 20 60 – 10,30 …0010
geringer Materialabtrag 1 80–100 m/min C 1020 10 20 60 – 16,55 …0015
Grobes Zerspanen = C 1225 12 25 65 – 18,95 …0020
Alu-Legierungen, hoher Materialabtrag (W236) (W236)
NE-Metalle weiche NE-Metalle 1 200–300 m/min
Messing, Kupfer, Zink Feines Zerspanen =
geringer Materialabtrag
Gusseisen mit Lamellengrafit EN-GJL (GG), Grobes Zerspanen = 3 60– 80 m/min Spitzbogenform K
Gusseisen graues Gusseisen, mit Kugelgrafit/Sphäroguss EN-GJS (GGS), hoher Materialabtrag
weißes Gusseisen weißer Temperguss EN-GJMVV (GTW), Feines Zerspanen =
schwarzer Temper guss EN-GJMB (GTS) geringer Materialabtrag 3 80–100 m/min
Grobes Zerspanen =
Kunststoffe, faserverstärkte thermoplastische und duro plastische Kunststoffe, hoher Materialabtrag 1 200–300 m/min
andere
Werkstoffe Hartgummi, Holz Feines Zerspanen = 1 250–300 m/min
geringer Materialabtrag
2622 Bestell-
Kopf-∅ Kopflänge Gesamtlänge Zahnung 3 Nr.
Schnittgeschwindigkeiten Beispiel: Form mm mm mm €
m/min HSS-Frässtift, Zahnung 1, ∅ 12 mm. Grobes Zerspanen von weichen K 0618 6 18 60 8,85 …0005
NE-Metallen. Schnittgeschwindigkeit: 200–300 m/min.
60 80 100 200 250 300 Drehzahlbereich: 5400–8000 min . K 1020 10 20 60 17,05 …0010
-1
Frässtift-∅ Drehzahlen K 1225 12 25 65 18,15 …0015
mm min -1 K 1630 16 30 70 26,50 …0020
8 2,3 8400 11100 13900 27700 34600 41600 (W236)
3,2 6000 8000 10000 19900 24900 29900
4 4800 6400 8000 16000 19900 23900 Rundkegelform L
5 3900 5100 6400 12800 16000 19100
6 3200 4300 5400 10700 13300 16000
7 2800 3700 4600 9100 11400 13700
8 2400 3200 4000 8000 10000 12000
10 2000 2600 3200 6400 8000 9600
12 1600 2200 2700 5400 6700 8000
14 1400 1900 2300 4600 5700 6900 2624 Bestell-
16 1200 1600 2000 4000 5000 6000 Kopf-∅ Kopflänge Radius Gesamtlänge Zahnung 3 Nr.
Form mm mm Winkel mm mm €
L 1020 10 20 14° 2,9 60 16,10 …0000
L 1230 12 30 14° 2,6 70 18,95 …0005
L 1630 16 30 14° 4,8 70 24,30 …0010
(W236)
8/76 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 8/77
