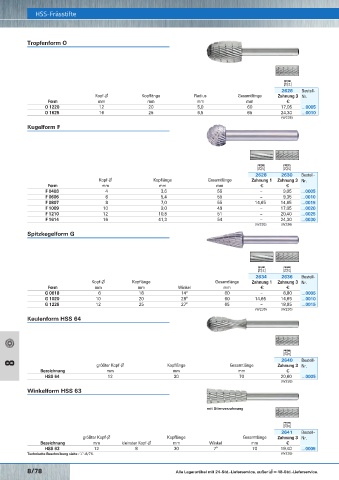

Page 1581 - Rubix Werkzeugkatalog 2019-21

HSS-Frässtifte
Tropfenform O HSS-Frässtift-Satz HSS-Frässtifte
2652

2653

2652 Bestell-
2626 Bestell- Ausführung Satzinhalt € Nr.
Kopf-∅ Kopflänge Radius Gesamtlänge Zahnung 3 Nr. 10-teilig 2 Zylinderform A 1013 ST, A 1625 ST 209,50 …0010
Form mm mm mm mm € 1 Kugelform F 1614
O 1220 12 20 5,0 60 17,05 …0005 1 Spitzkegelform G 1020
O 1625 16 25 6,5 65 24,30 …0010 1 Spitzbogenform K 1630
(W236)
2 Rundkegelform L 1020, L 1630
Kugelform F 1 Tropfenform O 1625
1 Stumpfkegelform W 1220
1 Sonderform HSS 45
(W236)

2628 2630 Bestell- 2653 Bestell-
Kopf-∅ Kopflänge Gesamtlänge Zahnung 1 Zahnung 3 Nr. Ausführung Satzinhalt € Nr.
Form mm mm mm € € 18-teilig 2 Zylinderform A 0616 ST, A 1225 ST 273,00 …0018
F 0403 4 3,6 55 – 9,05 …0005 2 Walzenrundform C 0616, C 1225
F 0605 6 5,4 55 – 9,35 …0010 4 Kugelform F 0403, F 0807, F 1210, F 1614
F 0807 8 7,0 55 14,65 14,65 …0015 2 Spitzkegelform G 0618, G 1225
F 1009 10 9,0 49 – 17,05 …0020 3 Spitzbogenform K 0618, K 1225, K 1230
F 1210 12 10,8 51 – 20,40 …0025 2 Tropfenform O 0610, O 1220
F 1614 16 41,3 54 – 24,30 …0030 1 Sonderform HSS 55
(W236) (W236) 1 Sonderform HSS 63
1 Sonderform HSS 64
Spitzkegelform G (W236)

HSS-Leichtmetallfrässtift
2634 2636 Bestell- Ausführung: Mit Spezialzahnung und Innengewinde M10, passend für Aufspannbolzen mit
Kopf-∅ Kopflänge Gesamtlänge Zahnung 1 Zahnung 3 Nr. Schaft-∅ 6 mm oder 8 mm (Bestell-Nr. 2644).
Form mm mm Winkel mm € €
G 0618 6 18 14° 60 – 8,80 …0005 Anwendung: Zum Entgraten von Aluminium und NE-Metallen.

G 1020 10 20 28° 60 14,65 14,65 …0010

G 1225 12 25 27° 65 – 18,95 …0015

(W236) (W236) Kopf-∅ Kopflänge Gesamtlänge 2642 Bestell-
Bezeichnung mm mm mm € Nr.
Keulenform HSS 64 HSS 119 20 53 62 39,70 …0005
HSS 120 20 45 54 37,20 * …0010
* Mit Spanbrecher. (W236)
Aufspannbolzen
Anwendung: Für Leichtmetallfrässtifte mit
Innengewinde.

2640
8 größter Kopf-∅ Kopflänge Gesamtlänge Zahnung 3 Bestell- Schaft-∅ Länge 2644 Bestell-
Nr.
Bezeichnung mm mm mm € Bezeichnung mm mm Gewinde € Nr.
HSS 64 12 30 70 20,60 …0005 6/10 6 40 M10 5,55 …0006

(W236) 8/10 8 40 M10 8,45 …0008
(W236)
Winkelform HSS 63
HSS-Gravierfrässtift
Ausführung: Mit Spezialzahnung, Schaft-∅ 6 mm.
mit Stirnverzahnung

Kopf-∅ Kopflänge Schaftlänge VE 2650 Bestell-
Bezeichnung mm mm Winkel mm € Nr.
2641 Bestell- 305 3 4,5 – 40 5 9,55 …0010
größter Kopf-∅ Kopflänge Gesamtlänge Zahnung 3 Nr. 306 3 4,5 34° 40 5 9,55 …0013
Bezeichnung mm kleinster Kopf-∅ mm Winkel mm € 311 6 5,6 – 40 5 8,95 …0019
HSS 63 12 8 30 7° 70 19,40 …0005 Technische Beschreibung siehe Ç 8/76. (W236)

Technische Beschreibung siehe Ç 8/76. (W236)
