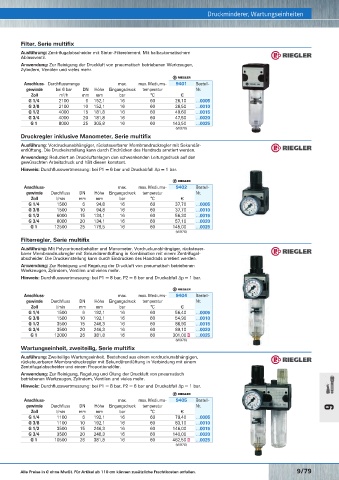

Page 1674 - Rubix Werkzeugkatalog 2019-21

Druckluftschlauchtrommeln
Kunststoff-Druckluftschlauchtrommel Filter, Serie multifix Druckminderer, Wartungseinheiten
Ausführung: Zentrifugalabscheider mit Sinter-Filterelement. Mit halbautomatischem
Ablassventil.
Anwendung: Zur Reinigung der Druckluft von pneumatisch betriebenen Werkzeugen,
Zylindern, Ventilen und vieles mehr.

Anschluss- Durchflussmenge max. max. Mediums- 9401 Bestell-
gewinde bei 6 bar DN Höhe Eingangsdruck temperatur Nr.
Zoll m /h mm mm bar °C €
3
G 1/4 2100 6 152,1 16 60 26,10 …0005
G 3/8 2100 10 152,1 16 60 26,50 …0010
G 1/2 4000 15 181,8 16 60 49,60 …0015
G 3/4 4000 20 181,8 16 60 47,50 …0020
G 1 8000 25 305,8 16 60 143,50 …0025
(W970)
Druckregler inklusive Manometer, Serie multifix
Automatischer Schlauchaufroller Ausführung: Vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit Sekundär-
entlüftung. Die Druckeinstellung kann durch Eindrücken des Handrads arretiert werden.
Anwendung: Reduziert an Druckluftanlagen den schwankenden Leitungsdruck auf den
gewünschten Arbeitsdruck und hält diesen konstant.
Hinweis: Durchflusswertmessung: bei P1 = 6 bar und Druckabfall ∆p = 1 bar.

Anschluss- max. max. Mediums- 9402 Bestell-
gewinde Durchfluss DN Höhe Eingangsdruck temperatur Nr.
Zoll l/min mm mm bar °C €
G 1/4 1500 6 94,8 16 60 37,70 …0005
G 3/8 1500 10 94,8 16 60 37,70 …0010
G 1/2 6000 15 134,1 16 60 56,30 …0015
G 3/4 6000 20 134,1 16 60 57,10 …0020
G 1 12500 25 179,5 16 60 145,00 …0025
(W970)
Filterregler, Serie multifix
Ausführung: Mit Polycarbonatbehälter und Manometer. Vordruckunabhängiger, rücksteuer-
barer Membrandruckregler mit Sekundärentlüftung in Kombination mit einem Zentrifugal-
abscheider. Die Druckeinstellung kann durch Eindrücken des Handrads arretiert werden.
Anwendung: Zur Reinigung und Regelung der Druckluft von pneumatisch betriebenen
Werkzeugen, Zylindern, Ventilen und vieles mehr.
Hinweis: Durchflusswertmessung: bei P1 = 8 bar, P2 = 6 bar und Druckabfall ∆p = 1 bar.

Anschluss- max. max. Mediums- 9404 Bestell-
gewinde Durchfluss DN Höhe Eingangsdruck temperatur Nr.
Zoll l/min mm mm bar °C €
G 1/4 1500 6 192,1 16 60 56,40 …0005
G 3/8 1500 10 192,1 16 60 54,90 …0010
Automatischer Schlauchaufroller SA 312 O G 1/2 3500 15 246,3 16 60 86,90 …0015
G 3/4 3500 20 246,3 16 60 89,10 …0020
G 1 12000 26 381,8 16 60 301,00 …0025
(W970)
Wartungseinheit, zweiteilig, Serie multifix

Ausführung: Zweiteilige Wartungseinheit. Bestehend aus einem vordruckunabhängigen,
rücksteuerbaren Membrandruckregler mit Sekundärentlüftung in Verbindung mit einem
Zentrifugalabscheider und einem Proportionalöler.
Anwendung: Zur Reinigung, Regelung und Ölung der Druckluft von pneumatisch
betriebenen Werkzeugen, Zylindern, Ventilen und vieles mehr.
Hinweis: Durchflusswertmessung: bei P1 = 8 bar, P2 = 6 bar und Druckabfall ∆p = 1 bar.

Anschluss- max. max. Mediums- 9405 Bestell-
gewinde Durchfluss DN Höhe Eingangsdruck temperatur Nr. 9
Zoll l/min mm mm bar °C €
G 1/4 1100 6 192,1 16 60 79,40 …0005
G 3/8 1100 10 192,1 16 60 83,10 …0010
G 1/2 3500 15 246,3 16 60 146,00 …0015
G 3/4 3500 20 246,3 16 60 140,00 …0020
G 1 10500 26 381,8 16 60 462,50 …0025
(W970)

9/78 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 9/79
