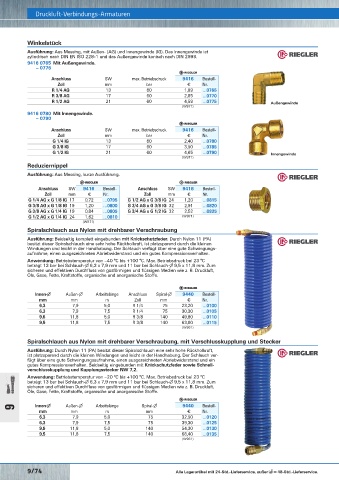

Page 1669 - Rubix Werkzeugkatalog 2019-21

Druckluft-Verbindungs-Armaturen
Winkelstück Spiralschlauch aus PU mit drehbarer Verschraubung und Knickschutzfeder Spiralschläuche
Ausführung: Aus Messing, mit Außen- (AG) und Innengewinde (IG). Das Innengewinde ist Ausführung: Beidseitig komplett eingebunden mit Knickschutzfeder. Der elastische
zylindrisch nach DIN EN ISO 228-1 und das Außengewinde konisch nach DIN 2999. Polyurethanschlauch verfügt über eine hohe Rückholkraft, ist platzsparend durch die
9416 0765 Mit Außengewinde. kleinen Windungen und leicht in der Handhabung. Der Schlauch verfügt über eine gute
– 0775 Schwingungsaufnahme und einen ausgezeichneten Abriebwiderstand.
Anwendung: Betriebstemperatur von –40 °C bis +74 °C. Max. Betriebsdruck bei 23 °C beträgt
Anschluss SW max. Betriebsdruck 9416 Bestell- 10 bar bei Schlauch-∅ 6,3 x 9,5 mm und 9 bar bei Schlauch-∅ 8,0 x 12,0 mm. Zum sicheren
Zoll mm bar € Nr. und effektiven Durchfluss von gasförmigen und flüssigen Medien wie z. B. Druckluft, Öle, Gase,
R 1/4 AG 13 60 1,99 …0765 Fette, Kraftstoffe, organische und anorganische Stoffe.
R 3/8 AG 17 60 2,85 …0770
R 1/2 AG 21 60 4,59 …0775 Außengewinde Innen-∅ Außen-∅ Arbeitslänge Anschluss Spiral-∅ 9440 Bestell-
(W971) mm mm m Zoll mm € Nr.
9416 0780 Mit Innengewinde. 6,3 9,5 6,0 G 1/4 60 36,40 …0140
– 0790 6,3 9,5 7,5 G 1/4 60 38,30 …0145
6,3 9,5 10,0 G 1/4 60 60,80 …0150
Anschluss SW max. Betriebsdruck 9416 Bestell- 8,0 12,0 6,0 G 3/8 80 58,40 …0155
Zoll mm bar € Nr. 8,0 12,0 7,5 G 3/8 80 62,20 …0160
G 1/4 IG 13 60 2,40 …0780 8,0 12,0 10,0 G 3/8 80 88,50 …0165
G 3/8 IG 17 60 3,50 …0785 (W961)
G 1/2 IG 21 60 4,65 …0790 Innengewinde Spiralschlauch aus PU mit drehbarer Verschraubung, mit Verschlusskupplung und Stecker
(W971)
Ausführung: Der elastische Polyurethanschlauch verfügt über eine hohe Rückholkraft, ist
Reduziernippel platzsparend durch die kleinen Windungen und leicht in der Handhabung. Der Schlauch
verfügt über eine gute Schwingungsaufnahme und einen ausgezeichneten Abriebwiderstand.
Ausführung: Aus Messing, kurze Ausführung. Beidseitig eingebunden mit Knickschutzfeder sowie Schnellverschlusskupplung und
Kupplungsstecker NW 7,2.
Anschluss SW 9416 Bestell- Anschluss SW 9416 Bestell- Anwendung: Betriebstemperatur von –20 °C bis +74 °C. Max. Betriebsdruck bei 23 °C beträgt
Zoll mm € Nr. Zoll mm € Nr. 10 bar bei Schlauch-∅ 6,3 x 9,5 mm und 9 bar bei Schlauch-∅ 8,0 x 12,0 mm. Zum sicheren
G 1/4 AG x G 1/8 IG 17 0,72 …0795 G 1/2 AG x G 3/8 IG 24 1,20 …0815 und effektiven Durchfluss von gasförmigen und flüssigen Medien wie z. B. Druckluft, Öle, Gase,
Fette, Kraftstoffe, organische und anorganische Stoffe.
G 3/8 AG x G 1/8 IG 19 1,20 …0800 G 3/4 AG x G 3/8 IG 32 2,91 …0820
G 3/8 AG x G 1/4 IG 19 0,84 …0805 G 3/4 AG x G 1/2 IG 32 2,52 …0825 Innen-∅ 9440
G 1/2 AG x G 1/4 IG 24 1,62 …0810 (W971) Außen-∅ Arbeitslänge Spiral-∅ Bestell-
(W971) mm mm m mm € Nr.
6,3 9,5 6,0 60 40,90 …0170
Spiralschlauch aus Nylon mit drehbarer Verschraubung 6,3 9,5 7,5 60 42,80 …0175
Ausführung: Beidseitig komplett eingebunden mit Knickschutzfeder. Durch Nylon 11 (PA) 6,3 9,5 10,0 60 66,00 …0180
besitzt dieser Spiralschlauch eine sehr hohe Rückholkraft, ist platzsparend durch die kleinen 8,0 12,0 6,0 80 62,40 …0185
Windungen und leicht in der Handhabung. Der Schlauch verfügt über eine gute Schwingungs- 8,0 12,0 7,5 80 66,50 …0190
aufnahme, einen ausgezeichneten Abriebwiderstand und ein gutes Kompressionsverhalten. 8,0 12,0 10,0 80 97,70 …0195
Anwendung: Betriebstemperatur von –40 °C bis +100 °C. Max. Betriebsdruck bei 23 °C (W961)
beträgt 13 bar bei Schlauch-∅ 6,3 x 7,9 mm und 11 bar bei Schlauch-∅ 9,5 x 11,8 mm. Zum PVC-Druckluftschlauch
sicheren und effektiven Durchfluss von gasförmigen und flüssigen Medien wie z. B. Druckluft,
Öle, Gase, Fette, Kraftstoffe, organische und anorganische Stoffe. Ausführung: 3-schichtiger Aufbau mit Seele aus Weich-PVC, Druckträger aus Polyester
und Decke aus Weich-PVC, hochflexibel und hohe Reißfestigkeit. Zur Verwendung mit
handelsüblichen Kupplungen und Steckern. Hohe Beständigkeit gegen Ozon,
Temperaturbereich von –20 °C bis +60 °C.
Innen-∅ Außen-∅ Arbeitslänge Anschluss Spiral-∅ 9440 Bestell- Anwendung: Geeignet zur Druckluftzufuhr für pneumatische Werkzeuge, Ausrüstung von
mm mm m Zoll mm € Nr. Montagestationen, sowie festen oder mobilen Aufrollvorrichtungen von Kompressoren.
6,3 7,9 5,0 R 1/4 75 23,20 …0100
6,3 7,9 7,5 R 1/4 75 30,30 …0105
9,5 11,8 5,0 R 3/8 140 49,80 …0110 Innen-∅ Wandstärke Außen-∅ Betriebsdruck Länge 9445 Bestell-
9,5 11,8 7,5 R 3/8 140 63,80 …0115 mm mm mm bar m € Nr.
(W961) 6,3 2,35 11,0 15 25 39,70 …0300
6,3 2,35 11,0 15 50 70,20 …0305
9,0 2,75 14,5 15 25 48,40 …0310
Spiralschlauch aus Nylon mit drehbarer Verschraubung, mit Verschlusskupplung und Stecker 9,0 2,75 14,5 15 50 85,70 …0315
Ausführung: Durch Nylon 11 (PA) besitzt dieser Spiralschlauch eine sehr hohe Rückholkraft, 12,7 3,15 19,0 15 25 77,40 …0320
ist platzsparend durch die kleinen Windungen und leicht in der Handhabung. Der Schlauch ver- 12,7 3,15 19,0 15 50 137,00 …0325
fügt über eine gute Schwingungsaufnahme, einen ausgezeichneten Abriebwiderstand und ein (W961)
gutes Kompressionsverhalten. Beidseitig eingebunden mit Knickschutzfeder sowie Schnell- PVC-Druckluftschlauch, mit Sicherheitskupplung und Stecker
verschlusskupplung und Kupplungsstecker NW 7,2.
Ausführung: 3-schichtiger Aufbau mit Seele aus Weich-PVC, Druckträger aus Polyester
Anwendung: Betriebstemperatur von –20 °C bis +100 °C. Max. Betriebsdruck bei 23 °C und Decke aus Weich-PVC, hochflexibel und hohe Reißfestigkeit. Eingebunden mit
beträgt 13 bar bei Schlauch-∅ 6,3 x 7,9 mm und 11 bar bei Schlauch-∅ 9,5 x 11,8 mm. Zum
sicheren und effektiven Durchfluss von gasförmigen und flüssigen Medien wie z. B. Druckluft, Sicherheitskupplung und Kupplungsstecker NW 7,4. Hohe Beständigkeit gegen Ozon,
Temperaturbereich von –20 °C bis +60 °C.
Öle, Gase, Fette, Kraftstoffe, organische und anorganische Stoffe.
Anwendung: Geeignet zur Druckluftzufuhr für pneumatische Werkzeuge.
9 Innen-∅ Außen-∅ Arbeitslänge Spiral-∅ 9440 Bestell- Innen-∅ Wandstärke Außen-∅ Betriebsdruck Länge 9445 Bestell-
mm mm m mm € Nr.
6,3 7,9 5,0 75 32,50 …0120 mm mm mm bar m € Nr.
6,3 7,9 7,5 75 39,30 …0125 6,3 2,35 11,0 12 10 44,50 …0400
9,5 11,8 5,0 140 54,30 …0130 6,3 2,35 11,0 12 20 59,00 …0405
14,5
2,75
9,0
45,50
10
12
9,5 11,8 7,5 140 68,40 …0135 …0410
(W961) 9,0 2,75 14,5 12 20 61,80 …0415
12,7 3,15 19,0 12 10 73,90 …0420
12,7 3,15 19,0 12 20 99,40 …0425
(W961)
9/74 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 9/75
