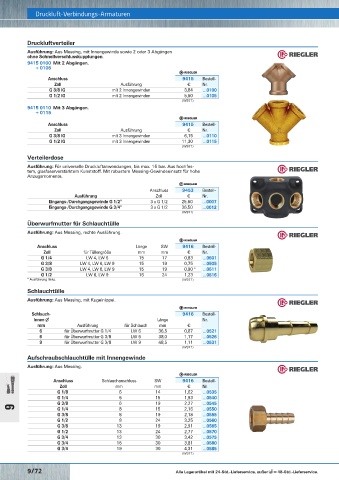

Page 1667 - Rubix Werkzeugkatalog 2019-21
P. 1667
Druckluft-Verbindungs-Armaturen
Druckluftverteiler Einschraubschlauchtülle mit Außengewinde Druckluft-Verbindungs-Armaturen
Ausführung: Aus Messing, mit Innengewinde sowie 2 oder 3 Abgängen Ausführung: Aus Messing.
ohne Schnellverschlusskupplungen.
9415 0100 Mit 2 Abgängen.
+ 0105 An- Schlauch- 9416 Bestell-
schluss anschluss SW Nr.
Anschluss 9415 Bestell- Zoll mm mm €
Zoll Ausführung € Nr. G 1/8 6 14 1,14 …0590
G 3/8 IG mit 2 Innengewinden 3,84 …0100 G 1/4 6 17 1,35 …0595
G 1/2 IG mit 2 Innengewinden 5,50 …0105 G 3/8 6 19 1,47 …0600
(W971) G 1/4 9 17 1,35 …0605
G 3/8 9 19 1,56 …0610
9415 0110 Mit 3 Abgängen.
+ 0115 G 1/2 9 24 2,37 …0615
(W971)
Anschluss 9415 Bestell- Doppelschlauchtülle
Zoll Ausführung € Nr.
G 3/8 IG mit 3 Innengewinden 6,15 …0110 Ausführung: Aus Messing.
G 1/2 IG mit 3 Innengewinden 11,30 …0115
(W971)
Schlauch-Innen-∅ Länge 9416 Bestell-
Verteilerdose mm mm € Nr.
6 55 1,27 …0646
Ausführung: Für universelle Druckluftanwendungen, bis max. 15 bar. Aus hochfes- 9 55 1,53 …0651
tem, glasfaserverstärktem Kunststoff. Mit robustem Messing-Gewindeeinsatz für hohe 13 55 2,13 …0656
Anzugsmomente. (W971)
Anschluss 9453 Bestell-
Ausführung Zoll € Nr. Doppelnippel mit Außengewinde
Eingangs-/Durchgangsgewinde G 1/2" 3 x G 1/2 25,60 …0007 Ausführung: Aus Messing.
Eingangs-/Durchgangsgewinde G 3/4" 3 x G 1/2 36,50 …0012
(W971)
Anschluss SW 9416 Bestell-
Überwurfmutter für Schlauchtülle Zoll mm € Nr.
G 1/8 x G 1/8 14 0,73 …0660
Ausführung: Aus Messing, rechte Ausführung.
G 1/4 x G 1/4 17 0,86 …0665
G 3/8 x G 3/8 19 0,99 …0670
Anschluss Länge SW 9416 Bestell- G 1/2 x G 1/2 24 1,85 …0675
Zoll für Tüllengröße mm mm € Nr. G 3/4 x G 3/4 32 4,13 …0680
G 1/4 LW 4, LW 6 15 17 0,83 …0501 (W971)
G 3/8 LW 4, LW 6, LW 9 15 19 0,75 …0505 Muffe mit Innengewinde
G 3/8 LW 4, LW 6, LW 9 15 19 0,90 * …0511
G 1/2 LW 6, LW 9 16 24 1,23 …0516 Ausführung: Aus Messing mit durchgängigem Gewinde.
* Ausführung links. (W971)
Schlauchtülle Anschluss SW Länge 9416 Bestell-
Zoll mm mm € Nr.
Ausführung: Aus Messing, mit Kugelnippel. G 1/8 14 22 0,96 …0711
G 1/4 17 26 1,23 …0716
Schlauch- 9416 Bestell- G 3/8 22 26 1,74 …0721
Innen-∅ Länge Nr. G 1/2 27 30 2,70 …0726
mm Ausführung für Schlauch mm € G 3/4 32 36 4,77 …0731
6 für Überwurfmutter G 1/4 LW 6 36,5 0,87 …0521 (W971)
6 für Überwurfmutter G 3/8 LW 6 38,0 1,17 …0526 T-Stück
9 für Überwurfmutter G 3/8 LW 9 48,5 1,11 …0531
(W971) Ausführung: Aus Messing, mit Außen- (AG) und Innengewinde (IG). Das Innengewinde ist
zylindrisch nach DIN EN ISO 228-1 und das Außengewinde konisch nach DIN 2999.
Aufschraubschlauchtülle mit Innengewinde 9416 0735
Ausführung: Aus Messing. – 0745
Anschluss SW max. Betriebsdruck 9416 Bestell-
Anschluss Schlauchanschluss SW 9416 Bestell- Zoll mm bar € Nr.
Zoll mm mm € Nr. R 1/4 AG 13 60 3,00 …0735
G 1/8 6 14 1,62 …0535 R 3/8 AG 17 60 4,45 …0740
G 1/4 6 15 1,93 …0540 R 1/2 AG 21 60 6,40 …0745
G 3/8 6 19 2,27 …0545 (W971)
9 G 1/4 8 15 2,16 …0550 9416 0750
G 3/8 8 19 2,18 …0555 – 0760
G 1/2 8 24 3,25 …0560
G 3/8 13 19 2,91 …0565 Anschluss SW max. Betriebsdruck 9416 Bestell-
G 1/2 13 24 2,77 …0570 Zoll mm bar € Nr.
G 3/4 13 30 3,42 …0575 G 1/4 IG 13 60 3,44 …0750
G 3/4 16 30 3,81 …0580 G 3/8 IG 17 60 4,82 …0755
G 3/4 19 30 4,31 …0585 G 1/2 IG 21 60 6,40 …0760
(W971) (W971)
9/72 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 9/73
