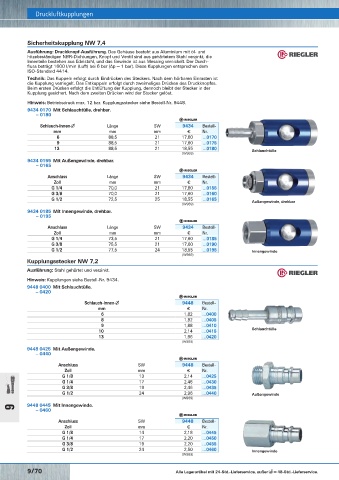

Page 1665 - Rubix Werkzeugkatalog 2019-21

Druckluftkupplungen
Sicherheitskupplung NW 7,4 Schwenk-Sicherheitskupplung NW 7,2 Druckluftkupplungen O
Ausführung: Druckknopf-Ausführung. Das Gehäuse besteht aus Aluminium mit öl- und Ausführung: Mit freiem Durchgang. Das Gehäuse besteht aus Stahl mit NBR-Dichtungen. Der
hitzebeständigen NBR-Dichtungen, Knopf und Ventil sind aus gehärtetem Stahl verzinkt, die Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Ver-
Innenteile bestehen aus Edelstahl, und das Gewinde ist aus Messing vernickelt. Der Durch- bindung hergestellt. Sobald der rote Ring in der vorgesehenen Nut einrastet, ist eine sichere
fluss beträgt 1600 l/min (Luft) bei 6 bar (∆p = 1 bar). Diese Kupplungen entsprechen dem Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der rote Ring zurückgezo-
ISO-Standard 4414. gen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch
eine Entlüftungsbohrung auf der Rückseite der Kupplung wird beim Entkuppeln entlüftet. Diese
Technik: Das Kuppeln erfolgt durch Eindrücken des Steckers. Nach dem hörbaren Einrasten ist
Kupplungen entsprechen dem ISO-Standard DIN EN ISO 4414, EN 983.
die Kupplung verriegelt. Das Entkuppeln erfolgt durch zweimaliges Drücken des Druckknopfes.
Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Anwendung: Für Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungs-
Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. technik, Fertigungsindustrie, Werkstätten, Automotive.
Hinweis: Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem
Hinweis: Betriebsdruck max. 12 bar. Kupplungsstecker siehe Bestell-Nr. 9448.
Werkzeug.
9434 0170 Mit Schlauchtülle, drehbar.
– 0180
Schlauch-Innen-∅ Länge SW 9435 Bestell-
Schlauch-Innen-∅ Länge SW 9434 Bestell- mm mm mm € Nr.
mm mm mm € Nr. 8 82 22 26,50 …0130
6 88,5 21 17,60 …0170 10 82 22 26,50 …0135
9 88,5 21 17,60 …0175 13 82 22 26,50 …0140
13 88,5 21 18,55 …0180 Schlauchtülle (W969)
(W969) 9435 0100
9434 0155 Mit Außengewinde, drehbar. – 0110
– 0165
Anschluss Länge SW 9435 Bestell-
Anschluss Länge SW 9434 Bestell- Zoll mm mm € Nr.
Zoll mm mm € Nr. G 1/4 69 20 26,50 …0100
G 1/4 70,0 21 17,60 …0155 G 3/8 69 20 26,50 …0105
G 3/8 70,0 21 17,60 …0160 G 1/2 71 22 26,50 …0110
G 1/2 72,5 25 18,55 …0165 Außengewinde, drehbar (W969)
(W969) 9435 0115
9434 0185 Mit Innengewinde, drehbar. – 0125
– 0195
Anschluss Länge SW 9435 Bestell-
Anschluss Länge SW 9434 Bestell- Zoll mm mm € Nr.
Zoll mm mm € Nr. G 1/4 69 20 26,50 …0115
G 1/4 73,5 21 17,60 …0185 G 3/8 69 20 26,50 …0120
G 3/8 75,5 21 17,60 …0190 G 1/2 70 24 26,50 …0125
G 1/2 77,5 24 18,55 …0195 Innengewinde (W969)
(W969) Endverteilerdose ohne Durchgangsgewinde O
Kupplungsstecker NW 7,2 Ausführung: Schwenk-Sicherheitskupplung NW 7,2 für Druckluftanwendungen bis
max. 12 bar. Aus hochfestem, glasfaserverstärktem Kunststoff. Alle Verteilerdosen haben
Ausführung: Stahl gehärtet und verzinkt. einen robusten Messing-Gewindeeinsatz für hohe Anzugsmomente und sind TÜV-zertifiziert.

Hinweis: Kupplungen siehe Bestell-Nr. 9434.
9448 0400 Mit Schlauchtülle. Anschluss 9435 Bestell-
– 0420 Zoll Ausführung € Nr.
G 1/2 IG mit 2 Schwenk-Sicherheitskupplungen 90,70 …0200
Schlauch-Innen-∅ 9448 Bestell- G 1/2 IG mit 3 Schwenk-Sicherheitskupplungen 122,50 …0205
mm € Nr. (W971)
6 1,82 …0400
8 1,82 …0405
9 1,88 …0410
10 2,14 …0415 Schlauchtülle Druckluftverteiler
13 1,96 …0420
(W969) Ausführung: Aus Messing, mit Außen- (AG) und Innengewinde (IG) sowie zwei Abgängen mit
Schnellverschlusskupplungen NW 7,2.
9448 0425 Mit Außengewinde.
– 0440 Hinweis: Kupplungsstecker siehe Bestell-Nr. 9433.
9414 0120
Anschluss SW 9448 Bestell- – 0130
Zoll mm € Nr.
G 1/8 13 2,14 …0425 Anschluss 9414 Bestell-
G 1/4 17 2,46 …0430 Zoll Ausführung € Nr.
G 3/8 19 2,46 …0435 G 1/4 AG mit 2 Abgängen 14,35 …0120
G 1/2 24 2,96 …0440 Außengewinde G 3/8 AG mit 2 Abgängen 14,35 …0125
(W969)
G 1/2 AG mit 2 Abgängen 16,80 …0130
9 9448 0445 Mit Innengewinde. 9414 0140 (W971)

– 0460
– 0150
Anschluss SW 9448 Bestell-
Zoll mm € Nr. Anschluss 9414 Bestell-
G 1/8 14 2,18 …0445 Zoll Ausführung € Nr.
G 1/4 17 2,20 …0450 G 1/4 IG mit 2 Abgängen 11,35 …0140
G 3/8 19 2,20 …0455 G 3/8 IG mit 2 Abgängen 10,20 …0145
G 1/2 24 2,50 …0460 Innengewinde G 1/2 IG mit 2 Abgängen 11,45 …0150
(W969) (W971)

9/70 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 9/71
