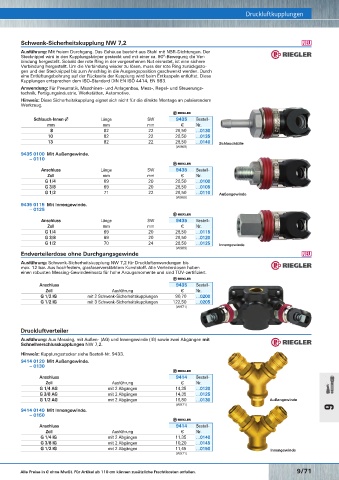

Page 1666 - Rubix Werkzeugkatalog 2019-21

Druckluftkupplungen
Sicherheitskupplung NW 7,4 Schwenk-Sicherheitskupplung NW 7,2 Druckluftkupplungen O
Ausführung: Mit freiem Durchgang. Das Gehäuse besteht aus Stahl mit NBR-Dichtungen. Der
Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Ver-
bindung hergestellt. Sobald der rote Ring in der vorgesehenen Nut einrastet, ist eine sichere
Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der rote Ring zurückgezo-
gen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch
eine Entlüftungsbohrung auf der Rückseite der Kupplung wird beim Entkuppeln entlüftet. Diese

Kupplungen entsprechen dem ISO-Standard DIN EN ISO 4414, EN 983.

Anwendung: Für Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungs-
technik, Fertigungsindustrie, Werkstätten, Automotive.
Hinweis: Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem
Werkzeug.
Schlauch-Innen-∅ Länge SW 9435 Bestell-
mm mm mm € Nr.
8 82 22 26,50 …0130
10 82 22 26,50 …0135
13 82 22 26,50 …0140 Schlauchtülle
(W969)
9435 0100 Mit Außengewinde.
– 0110

Anschluss Länge SW 9435 Bestell-
Zoll mm mm € Nr.
G 1/4 69 20 26,50 …0100
G 3/8 69 20 26,50 …0105
G 1/2 71 22 26,50 …0110 Außengewinde
(W969)
9435 0115 Mit Innengewinde.
– 0125

Anschluss Länge SW 9435 Bestell-
Zoll mm mm € Nr.
G 1/4 69 20 26,50 …0115
G 3/8 69 20 26,50 …0120
G 1/2 70 24 26,50 …0125 Innengewinde
(W969)
Endverteilerdose ohne Durchgangsgewinde O
Kupplungsstecker NW 7,2 Ausführung: Schwenk-Sicherheitskupplung NW 7,2 für Druckluftanwendungen bis
max. 12 bar. Aus hochfestem, glasfaserverstärktem Kunststoff. Alle Verteilerdosen haben
einen robusten Messing-Gewindeeinsatz für hohe Anzugsmomente und sind TÜV-zertifiziert.

Anschluss 9435 Bestell-
Zoll Ausführung € Nr.
G 1/2 IG mit 2 Schwenk-Sicherheitskupplungen 90,70 …0200
G 1/2 IG mit 3 Schwenk-Sicherheitskupplungen 122,50 …0205
(W971)

Schlauchtülle Druckluftverteiler
Ausführung: Aus Messing, mit Außen- (AG) und Innengewinde (IG) sowie zwei Abgängen mit
Schnellverschlusskupplungen NW 7,2.

Hinweis: Kupplungsstecker siehe Bestell-Nr. 9433.
9414 0120 Mit Außengewinde.
– 0130

Anschluss 9414 Bestell-
Zoll Ausführung € Nr.
G 1/4 AG mit 2 Abgängen 14,35 …0120
Außengewinde G 3/8 AG mit 2 Abgängen 14,35 …0125
G 1/2 AG mit 2 Abgängen 16,80 …0130 Außengewinde
(W971)
9414 0140 Mit Innengewinde. 9
– 0150

Anschluss 9414 Bestell-
Zoll Ausführung € Nr.
G 1/4 IG mit 2 Abgängen 11,35 …0140
G 3/8 IG mit 2 Abgängen 10,20 …0145
G 1/2 IG mit 2 Abgängen 11,45 …0150
Innengewinde Innengewinde
(W971)
