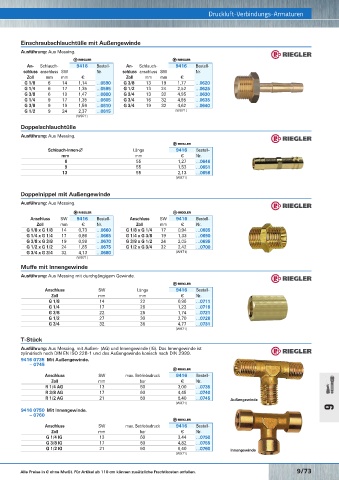

Page 1668 - Rubix Werkzeugkatalog 2019-21

Druckluft-Verbindungs-Armaturen
Druckluftverteiler Einschraubschlauchtülle mit Außengewinde Druckluft-Verbindungs-Armaturen
Ausführung: Aus Messing.

An- Schlauch- 9416 Bestell- An- Schlauch- 9416 Bestell-

schluss anschluss SW Nr. schluss anschluss SW Nr.

Zoll mm mm € Zoll mm mm €
G 1/8 6 14 1,14 …0590 G 3/8 13 19 1,77 …0620
G 1/4 6 17 1,35 …0595 G 1/2 13 24 2,52 …0625
G 3/8 6 19 1,47 …0600 G 3/4 13 32 4,95 …0630
G 1/4 9 17 1,35 …0605 G 3/4 16 32 4,95 …0635
G 3/8 9 19 1,56 …0610 G 3/4 19 32 4,62 …0640
G 1/2 9 24 2,37 …0615 (W971)
(W971)
Doppelschlauchtülle
Ausführung: Aus Messing.

Schlauch-Innen-∅ Länge 9416 Bestell-
Verteilerdose mm mm € Nr.
6 55 1,27 …0646
9 55 1,53 …0651
13 55 2,13 …0656
(W971)

Doppelnippel mit Außengewinde
Ausführung: Aus Messing.

Anschluss SW 9416 Bestell- Anschluss SW 9416 Bestell-
Überwurfmutter für Schlauchtülle Zoll mm € Nr. Zoll mm € Nr.
G 1/8 x G 1/8 14 0,73 …0660 G 1/8 x G 1/4 17 0,94 …0685

G 1/4 x G 1/4 17 0,86 …0665 G 1/4 x G 3/8 19 1,33 …0690
G 3/8 x G 3/8 19 0,99 …0670 G 3/8 x G 1/2 24 2,05 …0695
G 1/2 x G 1/2 24 1,85 …0675 G 1/2 x G 3/4 32 2,42 …0700

G 3/4 x G 3/4 32 4,13 …0680 (W971)
(W971)
Muffe mit Innengewinde
Ausführung: Aus Messing mit durchgängigem Gewinde.

Schlauchtülle Anschluss SW Länge 9416 Bestell-
Zoll mm mm € Nr.
G 1/8 14 22 0,96 …0711
G 1/4 17 26 1,23 …0716
G 3/8 22 26 1,74 …0721
G 1/2 27 30 2,70 …0726
G 3/4 32 36 4,77 …0731
(W971)

T-Stück
Ausführung: Aus Messing, mit Außen- (AG) und Innengewinde (IG). Das Innengewinde ist
zylindrisch nach DIN EN ISO 228-1 und das Außengewinde konisch nach DIN 2999.
Aufschraubschlauchtülle mit Innengewinde 9416 0735 Mit Außengewinde.
– 0745

Anschluss SW max. Betriebsdruck 9416 Bestell-
Zoll mm bar € Nr.
R 1/4 AG 13 60 3,00 …0735
R 3/8 AG 17 60 4,45 …0740
R 1/2 AG 21 60 6,40 …0745 Außengewinde
(W971)
9416 0750 Mit Innengewinde. 9
– 0760

Anschluss SW max. Betriebsdruck 9416 Bestell-
Zoll mm bar € Nr.
G 1/4 IG 13 60 3,44 …0750
G 3/8 IG 17 60 4,82 …0755
G 1/2 IG 21 60 6,40 …0760 Innengewinde
(W971)

9/72 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 9/73
