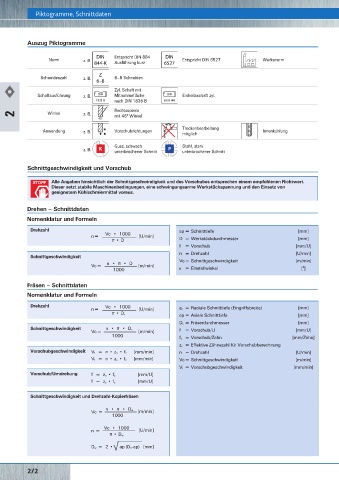

P. 401

Piktogramme, Schnittdaten
                                                                                                                                                  Trägersysteme für
                         Auszug Piktogramme
                                                 DIN   Entspricht DIN 884   DIN
                                Norm        z. B.                              Entspricht DIN 6527         Werksnorm
                                                844-K  Ausführung kurz   6527
                                                  Z
                             Schneidenzahl  z. B.   6–8  6–8 Schneiden                                                                            Wendeschneidplatten
                                                       Zyl. Schaft mit
                            Schaftausführung  z. B.   DIN  Mitnahmefläche  DIN  Einheitsschaft zyl.
                                                 1835-B  nach DIN 1835 B  6535-HA
                                                       Rechtsspirale
                    2           Winkel      z. B.      mit 45° Winkel
                                                  45°
                                                                               Trockenbearbeitung
                              Anwendung     z. B.      Vorschubrichtungen      möglich                     Innenkühlung                           zum Drehen, Fräsen, Stechen, Bohren und

                                                       Guss, schwach           Stahl, stark                                                       Gewindeschneiden
                                            z. B.        unterbrochener Schnitt  unterbrochener Schnitt


                         Schnittgeschwindigkeit und Vorschub                                                                                      Unser Sortiment wurde konsequent weiterentwickelt und durch neue Produkte ergänzt.

                                 Alle Angaben hinsichtlich der Schnittgeschwindigkeit und des Vorschubes entsprechen einem empfohlenen Richtwert.   Zahlreiche Fräser und ISO-Klemmhalter erhalten zur Verbesserung ihrer Eigenschaften
                                 Dieser setzt stabile Maschinenbedingungen, eine schwingungsarme Werkstückspannung und den Einsatz von
                                 geeignetem Kühlschmiermittel voraus.                                                                             und für eine größtmögliche Langlebigkeit eine HARTNICKELSCHICHT.

                                                                                                                                                  Alle Trägerwerkzeuge werden aus hochvergütetem und gehärtetem Stahl hergestellt.
                         Drehen – Schnittdaten
                                                                                                                                                  Die Plattensitze werden erst nach dem Härten gefertigt, um eine maximale Präzision für
   Sonderseite           Nomenklatur und Formeln
                                                                                                                                                  den professionellen Einsatz gewährleisten zu können.
                          Drehzahl                                            ap =  Schnitttiefe                        [mm]                      Somit bieten wir stabile Trägerwerkzeuge für höchste Produktivität.
                                               n =       Vc   •   1000        [U/min]
                                                                π  •  D       D  =  Werkstückdurchmesser                [mm]
                                                                              f  =  Vorschub                           [mm/U]
                                                                              n  =  Drehzahl                           [U/min]
                          Schnittgeschwindigkeit
                                                                              Vc =  Schnittgeschwindigkeit             [m/min]
                                                        n   •   π   •   D
                                               Vc =             [m/min]
                                                                 1000         κ  =  Einstellwinkel                       [°]
                         Fräsen – Schnittdaten
                         Nomenklatur und Formeln
                          Drehzahl                      Vc   •   1000         a e  =  Radiale Schnitttiefe (Eingriffsbreite)   [mm]
                                               n =              [U/min]
                                                                              ap =  Axiale Schnitttiefe                 [mm]
                                                                π  •  D c
                                                                              D c  =  Fräserdurchmesser                 [mm]
                          Schnittgeschwindigkeit        n   •   π   •   D c        f  =  Vorschub/U                    [mm/U]
                                               Vc =             [m/min]
                                                                1000          f z  =  Vorschub/Zahn                   [mm/Zahn]
                                                                              z c  =  Effektive Zähnezahl für Vorschubberechnung
                          Vorschubgeschwindigkeit  V f   =   n  •  z n  •  f z      [mm/min]  n  =  Drehzahl           [U/min]
                                               V f   =   n  •  z c  •  f z      [mm/min]  Vc =  Schnittgeschwindigkeit   [m/min]
                                                                              V f  =  Vorschubgeschwindigkeit         [mm/min]
                          Vorschub/Umdrehung   f   =   z n  •  f z             [mm/U]
                                               f   =   z c  •  f z             [mm/U]

                          Schnittgeschwindigkeit und Drehzahl-Kopierfräsen

                                                     n   •   π   •   D w
                                               Vc  =            [m/min]
                                                                1000
                                                      Vc   •   1000
                                               n  =             [U/min]
                                                              π  •  D w
                                               D w  =   2  • √ ap (D c-ap)   [mm]



                         2/2                                                                                                                 Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen.
