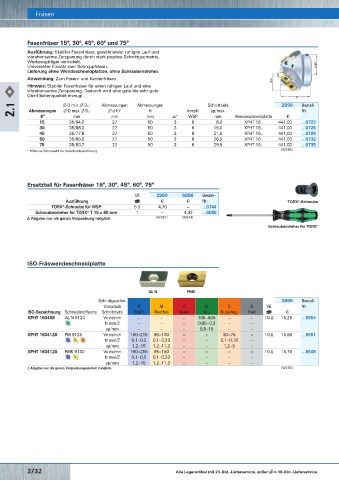

Page 431 - Rubix Werkzeugkatalog 2019-21
P. 431

Fräsen
                         Fasenfräser 15°, 30°, 45°, 60° und 75°                                                                               Senkfräser zylindrisch                                                                      Fräsen
                         Ausführung: Stabiler Fasenfräser, gewährleistet ruhigen Lauf und                                                     Ausführung: Senker für 90° Senkungen z.B. Senkkopfschrauben,
                         vibrationsarme Zerspanung durch stark positive Schnittgeometrie,                                                     Werkzeugträger vernickelt.
                         Werkzeugträger vernickelt.                                                                                           Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.
                         Universeller Einsatz zum Schruppfräsen.                                                              Ø dH7           Anwendung: Zum Aufbohren und Senken.
                         Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.
                                                                                                                 Ø D1
                         Anwendung: Zum Fasen- und Kantenfräsen.                                               Ø D2
                         Hinweis: Stabiler Fasenfräser für einen ruhigen Lauf und eine                             K°
                         vibrationsarme Zerspanung. Dadurch wird eine gute bis sehr gute                                                        ∅ D min. ∅ D 1/           Abmessungen    Abmessungen    Abmessungen    Abmessungen     2999   Bestell-
                         Oberflächenqualität erzeugt.                                                                  H                        ∅ D max. ∅ D 2      Anzahl   ∅ d h6    L          l 1       M                                 Nr.
                                                                                                                                                   mm      Schneiden       Kr     mm   mm        mm                  IK       Wendeschneidplatte     €
                    2.1  Abmessungen    ∅ D max. ∅ D 2  ∅ d h7     H               Anzahl   ap/max.                      Nr.                        7/21      1 2   45°     16        100        30        M10     nein TCGT/TCMT 1102...   204,00        …1800
                                                                                          Schnitttiefe
                                                                 Abmessungen
                                                     Abmessungen
                                                                                                                  2999
                                       ∅ D min. ∅ D 1/
                                                                                                                         Bestell-
                                                                                                                                                  11/25
                                                                                                                                                                            16
                                                                                                                                                                                      100
                                                                                                                                                                    45°
                                                                                                                                                                                                 30
                                                                                                                                                                                                           M12
                                                                                                                                                                                                                                              …1805
                                                                                                                                                                                                                   nein TCGT/TCMT 1102...   206,00
                             K°
                                         mm
                                                                                                                    €
                                                                                           mm
                                                                                                     XPHT 16..
                                                                                   6
                             15        35/94,0        mm           mm         zc*     WSP       8,0    Wendeschneidplatte       441,00      …0723  11/31,3    2 2   45°     16        100        30        M14     nein  TCGT/TCMT 16T3...   208,00        …1810
                                                       27
                                                                   50
                                                                            3
                                                                                                                                                                            20
                                                                                                                                                  12/32,3
                                                                                                                                                                    45°
                                                                                                                                                                                                                   nein
                                                                                                                                                                                                           M16
                                                                                                                                                                                                                                              …1815
                                                                                                                                                                                                                       TCGT/TCMT 16T3...   216,00
                                                                                                                                                                                                 30
                                                                                                                                                                                      100
                             30        35/88,0         27          50       3      6      15,0       XPHT 16..    441,00      …0726               16/36,3     2     45°     20        100        30        M18     nein  TCGT/TCMT 16T3...   221,50      …1820
                             45        35/77,8         27          50       3      6      21,5       XPHT 16..    441,00      …0729               19/39,3     2     45°     20        100        30        M20     nein  TCGT/TCMT 16T3...   221,50      …1825
                             60        35/65,0         27          50       3      6      26,5       XPHT 16..    441,00      …0732                                                                                                    (W280)
                             75        35/50,7         22          60       3      6      29,5       XPHT 16..    441,00      …0735
                           * Effektive Zähnezahl für Vorschubberechnung.                                          (W280)
                                                                                                                                              Senker für Zylinderkopfschrauben mit Innenkühlung
                                                                                                                                              Ausführung: Senker zylindrisch, für Zylinderkopfschrauben, Werk-
                                                                                                                                              zeugträger vernickelt.
                         Ersatzteil für Fasenfräser 15°, 30°, 45°, 60°, 75°                                                                   Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.




                                                                                                                                              Anwendung: Zum Aufbohren und Senken.
                                                                 VE   2999     5886   Bestell-
                                      Ausführung                        €        €    Nr.                           TORX ® -Schraube
                                 TORX -Schraube für WSP       5 ∆      4,70      –        …0744                                                                  Abmessungen      Abmessungen      Abmessungen                         2999   Bestell-
                                     ®
                            Schraubendreher für TORX  T 15 x 80 mm  1   –           4,92      …0050                                             ∅ D       Anzahl   ∅ d h6        L             l 1                                            Nr.
                                              ®
                         ∆ Abgabe nur als ganze Verpackung möglich.     (W281)  (W543)                                                          mm   Schneiden     mm           mm             mm            für       IK       Wendeschneidplatte     €
                                                                                                                                                10      1          12             85           15         M5      ja  CCGT/CCMT0602...    119,50      …1900
                                                                                                             Schraubendreher für TORX ®         11      1          12             85           15         M6      ja  CCGT/CCMT0602...    119,50      …1905

                                                                                                                                                15      1          12             85           19         M8      ja  CCGT/CCMT0602...    119,50      …1910
                                                                                                                                                18      1          16             95           30         M10     ja  CCGT/CCMT09T3...    125,00      …1915
                                                                                                                                                20      1          16             95           32         M12     ja  CCGT/CCMT09T3...    137,50      …1920
                                                                                                                                                24      1          16             95           32         M14     ja  CCGT/CCMT09T3...    192,50      …1925
                                                                                                                                                26      1          16             95           32         M16     ja  CCGT/CCMT09T3...    192,50      …1930
                         ISO-Fräswendeschneidplatte                                                                                             30      2          25           110            45         M18     ja  CCGT/CCMT09T3...    197,50      …1935
                                                                                                                                                33      2          25           110            45         M20     ja  CCGT/CCMT09T3...    198,50      …1940
                                                                                                                                                                                                                                       (W280)
                                                                   AL N          PMK
                                                                                                                                              Aufbohrfräser einstellbar
                                                    Schnittgeschw.                                                2999   Bestell-
                                                    Vorschub      P      M       K       N       S       H     VE        Nr.                  Ausführung: Fräser zum Aufbohren mit Zylinderschaft, verstellbar.



                         ISO-Bezeichnung   Schneidstoffsorte  Schnitttiefe     Stahl    Rostfrei    Guss    Alu    Superleg.    Hart          €   Schaft ISO 9766 (Weldon), Werkzeugträger vernickelt.
                                                                                                                                              Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.
                         XPHT 160408  AL N 9120     Vc m/min    –      –       –     105–505   –       –    10 ∆    15,25      …5554
                                                    fz mm/Z     –      –       –     0,05–0,3   –      –                                      Anwendung: Zum Aufbohren.
                                                    ap/mm       –      –       –     0,8–15    –       –
                         XPHT 160412S  PM 9125      Vc m/min   150–215   90–130   –    –      30–75    –    10 ∆    15,80      …5551
                                                    fz mm/Z   0,1–0,3   0,1–0,23   –   –     0,1–0,18   –
                                                    ap/mm     1,2–15   1,2–11,3   –    –      1,2–9    –
                         XPHT 160412S  PMK 9130     Vc m/min   160–255   95–150   –    –       –       –    10 ∆    15,70      …5548
                                                    fz mm/Z   0,1–0,3   0,1–0,23   –   –       –       –
                                                    ap/mm     1,2–15   1,2–11,3   –    –       –       –
                         ∆ Abgabe nur als ganze Verpackungseinheit möglich.                                       (W282)


                                                                                                                                                                        Abmessungen      Abmessungen      Abmessungen                  2999   Bestell-
                                                                                                                                               ∅ D min./max.       Anzahl   ∅ d h6     L           l 1                                        Nr.
                                                                                                                                                  mm       Schneiden     mm           mm          mm           IK       Wendeschneidplatte     €
                                                                                                                                                 12/15        1           12          105          30       nein    CCGT/CCMT 0602...    135,00      …2000
                                                                                                                                                 12/15        1           12          175          30       nein    CCGT/CCMT 0602...    165,50      …2025
                                                                                                                                                 15/20        1           16          110          50       nein    CCGT/CCMT 0602...    143,50      …2005
                                                                                                                                                 15/20        1           16          175          50       nein    CCGT/CCMT 0602...    176,50      …2030
                                                                                                                                                 20/25        1           20          120          60       nein    TCGT/TCMT 1102...    147,50      …2010
                                                                                                                                                 20/25        1           20          200          60       nein    TCGT/TCMT 1102...    181,50      …2035
                                                                                                                                                 25/30        1           25          140          70       nein    TCGT/TCMT 16T3...    152,00      …2015
                                                                                                                                                 25/30        1           25          200          70       nein    TCGT/TCMT 16T3...    187,50      …2040
                                                                                                                                                 30/35        1           25          160          90       nein    TCGT/TCMT 16T3...    160,50      …2020
                                                                                                                                                 30/35        1           25          200          90       nein    TCGT/TCMT 16T3...    198,50      …2045
                                                                                                                                                                                                                                       (W280)
