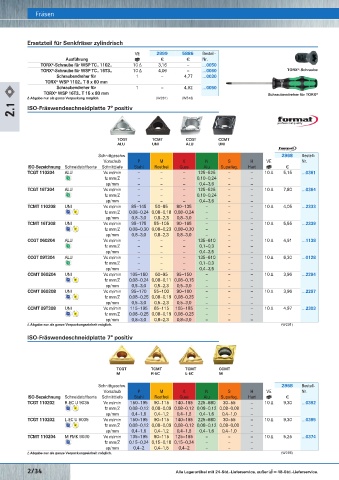

Page 433 - Rubix Werkzeugkatalog 2019-21

Fräsen
Ersatzteil für Senkfräser zylindrisch ISO-Fräswendeschneidplatte 7° positiv Fräsen

Fortsetzung
VE 2999 5886 Bestell-
Ausführung € € Nr. Schnittgeschw. 2968 Bestell-
®
TORX -Schraube für WSP TC.. 1102.. 10 ∆ 3,16 – …0050 Vorschub P M K N S H VE Nr.

TORX -Schraube für WSP TC.. 16T3.. 10 ∆ 4,06 – …0060 TORX ® -Schraube ISO-Bezeichnung Schneidstoffsorte Schnitttiefe Stahl Rostfrei Guss Alu Superleg. Hart €
®
Schraubendreher für 1 – 4,77 …0030 TCMT 16T308 M U 9035 Vc m/min 80–175 45–105 75–165 120–610 – – 10 ∆ 7,70 …0389
TORX WSP 1102.. T 8 x 60 mm fz mm/Z 0,08–0,48 0,08–0,36 0,08–0,48 0,08–0,48 – –
®
Schraubendreher für 1 – 4,92 …0050 ap/mm 0,8–3 0,8–2,3 0,8–3 0,8–3 – –
TORX WSP 16T3.. T 15 x 80 mm Schraubendreher für TORX ® CCMT 060204 M U 9035 Vc m/min 95–160 55–95 90–150 140–560 – – 10 ∆ 4,77 …1118
®
∆ Abgabe nur als ganze Verpackung möglich. (W281) (W543) fz mm/Z 0,1–0,3 0,1–0,23 0,1–0,3 0,1–0,3 – –
–
1–4
–
ap/mm
1–3
1–4
1–4
2.1 ISO-Fräswendeschneidplatte 7° positiv CCMT 060208 M U 9035 Vc m/min 100–190 60–110 95–180 150–665 – – 10 ∆ 4,77 …1124
0,1–0,3
–
–
0,1–0,4
0,1–0,4
fz mm/Z
0,1–0,4

ap/mm 1–4 1–3 1–4 1–4 – –
CCMT 09T304 M U 9035 Vc m/min 95–160 55–95 90–150 140–560 – – 10 ∆ 5,80 …0115
fz mm/Z 0,1–0,3 0,1–0,23 0,1–0,3 0,1–0,3 – –
TCGT TCMT CCGT CCMT ap/mm 1–4 1–3 1–4 1–4 – –
ALU UNI ALU UNI CCMT 09T308 M U 9035 Vc m/min 100–190 60–110 95–180 150–665 – – 10 ∆ 5,80 …0121
fz mm/Z 0,1–0,4 0,1–0,3 0,1–0,4 0,1–0,4 – –
Schnittgeschw. 2968 Bestell- ap/mm 1–4 1–3 1–4 1–4 – –

Vorschub P M K N S H VE Nr. ∆ Abgabe nur als ganze Verpackung möglich. (W286)

ISO-Bezeichnung Schneidstoffsorte Schnitttiefe Stahl Rostfrei Guss Alu Superleg. Hart €
TCGT 110204 ALU Vc m/min – – – 125–525 – – 10 ∆ 5,15 …0361
fz mm/Z – – – 0,10–0,24 – –
ap/mm – – – 0,4–3,6 – – Fasenfräser 10–80° verstellbar
TCGT 16T304 ALU Vc m/min – – – 125–525 – – 10 ∆ 7,80 …0364
fz mm/Z – – – 0,10–0,24 – – Ausführung: Verstellbarer Fasenfräser mit Zylinderschaft,
ap/mm – – – 0,4–3,6 – – Werkzeugträger vernickelt.
TCMT 110208 UNI Vc m/min 85–145 50–85 80–135 – – – 10 ∆ 4,05 …2333 Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.
fz mm/Z 0,08–0,24 0,08–0,18 0,08–0,24 – – – Anwendung: Zum Entgraten und Fasen.
ap/mm 0,8–3,0 0,8–2,3 0,8–3,0 – – –
TCMT 16T308 UNI Vc m/min 95–175 55–105 90–165 – – – 10 ∆ 5,55 …2339
fz mm/Z 0,08–0,30 0,08–0,23 0,08–0,30 – – –
ap/mm 0,8–3,0 0,8–2,3 0,8–3,0 – – –
CCGT 060204 ALU Vc m/min – – – 135–610 – – 10 ∆ 4,91 …1138
fz mm/Z – – – 0,1–0,3 – –
ap/mm – – – 0,4–3,5 – –
CCGT 09T304 ALU Vc m/min – – – 135–610 – – 10 ∆ 6,30 …0128
fz mm/Z – – – 0,1–0,3 – – ∅ D Anzahl Abmessungen Abmessungen Abmessungen Abmessungen L 2999 Bestell-
ap/mm – – – 0,4–3,5 – – mm Schneiden ∅ D min. mm ∅ D max. mm Y mm IK Wendeschneidplatte € Nr.
CCMT 060204 UNI Vc m/min 105–160 60–95 95–150 – – – 10 ∆ 3,96 …2294 25 1 5,0 32,0 10° 100 nein TCGT/TCMT16T3... 222,50 …1840
fz mm/Z 0,08–0,24 0,08–0,11 0,08–0,15 – – – 5,5 31,0 15°
ap/mm 0,5–3,0 0,5–2,3 0,5–3,0 – – – 7,0 34,0 30°
CCMT 060208 UNI Vc m/min 95–170 55–100 90–160 – – – 10 ∆ 3,96 …2297 11,0 33,0 45°
fz mm/Z 0,08–0,25 0,08–0,19 0,08–0,25 – – – 16,0 31,0 60°
ap/mm 0,5–3,0 0,5–2,3 0,5–3,0 – – – 21,0 26,5 75°
CCMT 09T308 UNI Vc m/min 115–195 65–115 105–185 – – – 10 ∆ 4,97 …2303 23,0 27,0 80°
fz mm/Z 0,08–0,25 0,08–0,19 0,08–0,25 – – – (W280)
ap/mm 0,8–3,0 0,8–2,3 0,8–3,0 – – –
∆ Abgabe nur als ganze Verpackungseinheit möglich. (W291)

ISO-Fräswendeschneidplatte 7° positiv
Ersatzteil für Fasenfräser 10–80° verstellbar

Ausführung VE 2999 5840 Bestell-
Nr.
€
€
TCGT TCMT TCMT CCMT TORX -Schraube für WSP TC.. 16T3 5 ∆ 4,38 – …0128

®
M R-EC L-EC M TORX -Schraube für WSP SC.. 1204.. 5 ∆ 4,38 – …0196

®

Spannschraube 6-kant 5 ∆ 4,42 – …0130
Schnittgeschw. 2968 Bestell- Kassette für WSP 16 TC 1 32,90 – …0135

Vorschub P M K N S H VE Nr. Winkelschraubendreher 6-kant 4 mm 1 – 0,29 …0040

ISO-Bezeichnung Schneidstoffsorte Schnitttiefe Stahl Rostfrei Guss Alu Superleg. Hart € ∆ Abgabe nur als ganze Verpackung möglich. (W281) (W528)

TCGT 110202 R-EC U 9035 Vc m/min 150–195 90–115 140–185 225–680 30–55 – 10 ∆ 9,30 …0392
fz mm/Z 0,08–0,12 0,08–0,09 0,08–0,12 0,08–0,12 0,08–0,09 –
ap/mm 0,4–1,6 0,4–1,2 0,4–1,6 0,4–1,6 0,4–1,0 –
TCGT 110202 L-EC U 9035 Vc m/min 150–195 90–115 140–185 225–680 30–55 – 10 ∆ 9,30 …0395
fz mm/Z 0,08–0,12 0,08–0,09 0,08–0,12 0,08–0,12 0,08–0,09 –
ap/mm 0,4–1,6 0,4–1,2 0,4–1,6 0,4–1,6 0,4–1,0 –
TCMT 110204 M PMK 9030 Vc m/min 135–195 80–115 125–185 – – – 10 ∆ 5,25 …0374
fz mm/Z 0,15–0,24 0,15–0,18 0,15–0,24 – – –
ap/mm 0,4–2 0,4–1,5 0,4–2 – – –
∆ Abgabe nur als ganze Verpackungseinheit möglich. (W286)

2/34 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 2/35
