Bohren

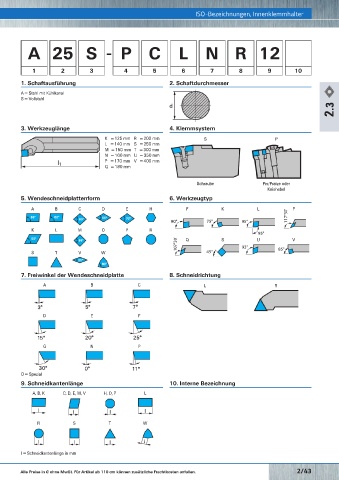

Ersatzteil für Wendeschneidplatten-Vollbohrer 3 x D mit Innenkühlung ISO-Bezeichnungen, Innenklemmhalter
A 25 S - P C L N R 12

1 2 3 4 5 6 7 8 9 10
1. Schaftausführung 2. Schaftdurchmesser

A = Stahl mit Kühlkanal
TORX ® -Schraube
S = Vollstahl
2.3

3. Werkzeuglänge 4. Klemmsystem
TORX ® -Schraubendreher
K = 125 mm R = 200 mm S P
L = 140 mm S = 250 mm
M = 150 mm T = 300 mm
N = 160 mm U = 350 mm
P = 170 mm V = 400 mm
Q = 180 mm

Schraube Pin/Pratze oder
Kniehebel
5. Wendeschneidplattenform 6. Werkzeugtyp
A B C D E H F K L P
Sonderseite

K L M O P R
Q S U V

S T V W

7. Freiwinkel der Wendeschneidplatte 8. Schneidrichtung

A B C L R

D E F

G N P

O = Spezial
9. Schneidkantenlänge 10. Interne Bezeichnung
A, B, K C, D, E, M, V H, O, P L

R S T W

I = Schneidkantenlänge in mm
