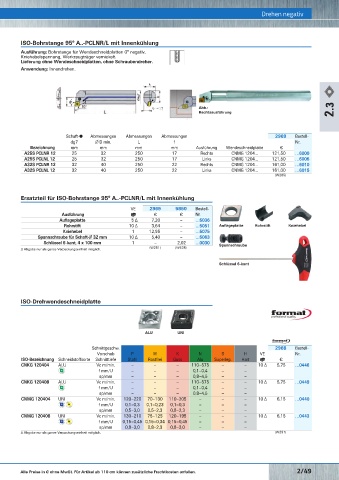

Drehen negativ
ISO-Klemmhalter 95° PCLNR/L ISO-Bohrstange 95° A..-PCLNR/L mit Innenkühlung Drehen negativ
Ausführung: Bohrstange für Wendeschneidplatten 0° negativ,
Kniehebelspannung, Werkzeugträger vernickelt.
Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.
Anwendung: Innendrehen.

Abb.: Rechtsausführung

Abb.:
Rechtsausführung 2.3

Abmessungen Abmessungen Abmessungen Abmessungen 2969 Bestell- Schaft-C Abmessungen Abmessungen Abmessungen 2969 Bestell-
Schaft-Y L L 1 f h 1 Nr. dg7 ∅ D min. L f Nr.

Bezeichnung mm mm mm mm mm Ausführung Wendeschneidplatte € Bezeichnung mm mm mm mm Ausführung Wendeschneidplatte €

PCLNR 2020 K12 20 x 20 125 32 25 20 Rechts CNMG/CNKG 1204... 59,00 …5200 A25S PCLNR 12 25 32 250 17 Rechts CNMG 1204... 121,50 …6000
PCLNL 2020 K12 20 x 20 125 32 25 20 Links CNMG/CNKG 1204... 59,00 …5205 A25S PCLNL 12 25 32 250 17 Links CNMG 1204... 121,50 …6005

PCLNR 2525 M12 25 x 25 150 32 32 25 Rechts CNMG/CNKG 1204... 70,00 …5210 A32S PCLNR 12 32 40 250 22 Rechts CNMG 1204... 161,00 …6010

PCLNL 2525 M12 25 x 25 150 32 32 25 Links CNMG/CNKG 1204... 70,00 …5215 A32S PCLNL 12 32 40 250 22 Links CNMG 1204... 161,00 …6015

(W285) (W285)
Ersatzteil für ISO-Klemmhalter 95° PCLNR/L Ersatzteil für ISO-Bohrstange 95° A..-PCLNR/L mit Innenkühlung
2969 5850 Bestell-
VE
Ausführung € € Nr.
Auflageplatte 5 ∆ 7,20 – …5036
Rohrstift 10 ∆ 3,64 – …5051 Auflageplatte Rohrstift Kniehebel
Kniehebel
Kniehebel 1 12,95 – …5075
Spannschraube für Schaft-∅ 32 mm 10 ∆ 5,40 – …5063

Schlüssel 6-kant, 4 x 100 mm 1 – 2,02 …0030 Spannschraube
∆ Abgabe nur als ganze Verpackungseinheit möglich. (W281) (W528)
Schlüssel 6-kant

ISO-Drehwendeschneidplatte

ALU UNI

Schnittgeschw. 2968 Bestell-
Vorschub P M K N S H VE Nr.

ISO-Bezeichnung Schneidstoffsorte Schnitttiefe Stahl Rostfrei Guss Alu Superleg. Hart €

CNKG 120404 ALU Vc m/min. – – – 110–575 – – 10 ∆ 5,75 …0446
f mm/U – – – 0,1–0,4 – –
ap/mm – – – 0,8–4,5 – –
CNKG 120408 ALU Vc m/min. – – – 110–575 – – 10 ∆ 5,75 …0449
f mm/U – – – 0,1–0,4 – –
ap/mm – – – 0,8–4,5 – –
CNMG 120404 UNI Vc m/min. 120–220 70–130 110–205 – – – 10 ∆ 6,15 …0440
f mm/U 0,1–0,3 0,1–0,23 0,1–0,3 – – –
ap/mm 0,5–3,0 0,5–2,3 0,8–2,3 – – –
CNMG 120408 UNI Vc m/min. 130–210 75–125 120–195 – – – 10 ∆ 6,15 …0443
f mm/U 0,15–0,45 0,15–0,34 0,15–0,45 – – –
ap/mm 0,8–3,0 0,8–2,3 0,8–3,0 – – –

∆ Abgabe nur als ganze Verpackungseinheit möglich. (W291)
