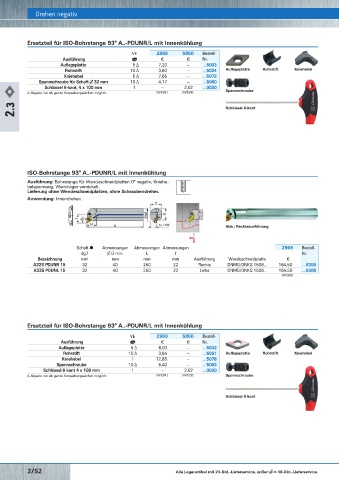

P. 451

Drehen negativ
                         Ersatzteil für ISO-Bohrstange 93° A..-PDUNR/L mit Innenkühlung                                                       ISO-Drehwendeschneidplatte                                                          Drehen negativ
                                                                VE    2969     5850   Bestell-
                                     Ausführung                         €        €    Nr.
                                    Auflageplatte              5 ∆     7,20      –        …5003
                                      Rohrstift              10 ∆      3,60      –        …5024  Auflageplatte   Rohrstift   Kniehebel


                                      Kniehebel                5 ∆     7,65      –        …5072                                                                          Schnittgeschw.                                                2968   Bestell-
                                 Spannschraube für Schaft-∅ 32 mm  10 ∆     4,77      –        …5060                                                                    Vorschub      P       M       K       N       S       H     VE        Nr.
                                 Schlüssel 6-kant, 4 x 100 mm  1        –       2,02      …0030






                                                                      (W281)   (W528)         Spannschraube                                   ISO-Bezeichnung   Schneidstoffsorte  Schnitttiefe    Stahl     Rostfrei     Guss     Alu     Superleg.     Hart           €

                         ∆ Abgabe nur als ganze Verpackungseinheit möglich.
                                                                                                                                              DNKG 150604  ALU          Vc m/min.   –       –       –    110–575    –       –    10 ∆    7,05      …0794
                                                                                                                                                                         f mm/U     –       –       –    0,10–0,40   –      –
                    2.3                                                                       Schlüssel 6-kant                                DNKG 150608  ALU          Vc m/min.   –       –       –    110–575    –       –    10 ∆    7,05      …0797
                                                                                                                                                                                                          0,8–5,0
                                                                                                                                                                                                                            –
                                                                                                                                                                                                                    –
                                                                                                                                                                         ap/mm
                                                                                                                                                                                            –
                                                                                                                                                                                                    –
                                                                                                                                                                                    –

                                                                                                                                                                         f mm/U     –       –       –    0,10–0,40   –      –
                                                                                                                                                                         ap/mm      –       –       –     0,8–5,0   –       –
                                                                                                                                              DNMG 110404  UNI          Vc m/min.   105–175   60–105   95–165   –   –       –    10 ∆    6,10      …0786
                                                                                                                                                                         f mm/U   0,10–0,24  0,10–0,18  0,10–0,24   –   –   –
                                                                                                                                                                         ap/mm    0,4–3,0   0,4–2,3   0,4–3,0   –   –       –
                                                                                                                                              DNMG 110408  UNI          Vc m/min.   110–200   65–120   100–190   –   –      –    10 ∆    6,10      …0787
                                                                                                                                                                         f mm/U   0,10–0,35  0,10–0,26  0,10–0,35   –   –   –
                                                                                                                                                                         ap/mm    0,8–3,0   0,8–2,3   0,8–3,0   –   –       –
                                                                                                                                              DNMG 150604  UNI          Vc m/min.   105–175   60–105   95–165   –   –       –    10 ∆    9,30      …0788
                                                                                                                                                                         f mm/U   0,10–0,24  0,10–0,18  0,10–0,24   –   –   –
                         ISO-Bohrstange 93° A..-PDUNR/L mit Innenkühlung                                                                                                 ap/mm    0,5–3,0   0,5–2,3   0,5–3,0   –   –       –
                                                                                                                                              DNMG 150608  UNI          Vc m/min.   100–170   60–100   95–160   –   –       –    10 ∆    9,30      …0791
                         Ausführung: Bohrstange für Wendeschneidplatten 0° negativ, Kniehe-
                         belspannung, Werkträger vernickelt.                                                                                                             f mm/U   0,15–0,45  0,15–0,34  0,15–0,45   –   –   –
                         Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.                                                                                       ap/mm    0,8–3,0   0,8–2,3   0,8–3,0   –   –       –


                                                                                                                                              ∆ Abgabe nur als ganze Verpackungseinheit möglich.                                       (W291)
                         Anwendung: Innendrehen.
                                                                                              Abb.: Rechtsausführung

                                            Schaft-C      Abmessungen     Abmessungen    Abmessungen              2969   Bestell-             ISO-Drehwendeschneidplatte
                                            dg7      ∅ D min.     L          f                                           Nr.
                            Bezeichnung       mm      mm          mm        mm       Ausführung       Wendeschneidplatte     €
                           A32S PDUNR 15    32         40        250        22       Rechts    DNMG/DNKG 1506...    164,50      …6300
                           A32S PDUNL 15    32         40        250        22       Links     DNMG/DNKG 1506...    164,50      …6305             F PK
                                                                                                                  (W285)
                                                                                                                                                                         Schnittgeschw.                                                2968   Bestell-
                                                                                                                                                                        Vorschub      P       M       K       N       S       H     VE        Nr.



                                                                                                                                              ISO-Bezeichnung   Schneidstoffsorte  Schnitttiefe    Stahl     Rostfrei     Guss     Alu     Superleg.     Hart           €
                                                                                                                                              DNMG 110404  F PK 9015    Vc m/min   180–240   –    170–225   –       –       –    10 ∆    8,65      …0670
                                                                                                                                                                         fz mm/Z   0,15–0,24   –   0,15–0,24   –    –       –
                                                                                                                                                                         ap/mm     0,5–3    –      0,5–3    –       –       –
                                                                                                                                              DNMG 110404  F PMK 9030   Vc m/min   140–210   80–125   130–195   –   25–60   –    10 ∆    7,60      …0673
                         Ersatzteil für ISO-Bohrstange 93° A..-PDUNR/L mit Innenkühlung                                                                                  fz mm/Z   0,15–0,24  0,15–0,18  0,15–0,24   –   0,15–0,18   –
                                                                                                                                                                         ap/mm     0,5–3   0,5–2,3   0,5–3   –    0,5–1,8   –
                                                              VE      2969     5850   Bestell-                                                DNMG 110404  VA 9040      Vc m/min   170–225  100–135  160–210   –   30–65    –    10 ∆    8,05      …0674
                                     Ausführung                         €        €    Nr.                                                                                fz mm/Z   0,15–0,24  0,15–0,18  0,15–0,24   –   0,15–0,18   –
                                    Auflageplatte             5 ∆      8,00      –        …5042                                                                          ap/mm     0,5–3   0,5–2,3   0,5–3   –    0,5–1,8   –
                                                                                                                                              DNMG 110408  M PK 9015    Vc m/min   185–270   –    175–255   –       –       –    10 ∆    8,05      …0676
                                     Rohrstift              10 ∆       3,64      –        …5051  Auflageplatte   Rohrstift   Kniehebel                                   fz mm/Z   0,15–0,48   –   0,15–0,48   –    –       –



                                     Kniehebel               1         12,85      –        …5078                                                                         ap/mm     0,8–3    –      0,8–3    –       –       –
                                   Spannschraube            10 ∆       5,40      –        …5063                                               DNMG 110408  M PMK 9030   Vc m/min   125–235   75–140   115–220   –   –       –    10 ∆    7,60      …0679

                               Schlüssel 6-kant 4 x 100 mm   1          –        2,02      …0030
                         ∆ Abgabe nur als ganze Verpackungseinheit möglich.     (W281)  (W528)  Spannschraube                                                            fz mm/Z   0,15–0,48  0,15–0,36  0,15–0,48   –   –   –
                                                                                                                                                                         ap/mm    0,8–0,3   0,8–2,3   0,8–3   –     –       –
                                                                                                                                              DNMG 110408  VA 9040      Vc m/min   185–245  110–145  175–230   –   35–70    –    10 ∆    8,05      …0681
                                                                                                                                                                         fz mm/Z   0,2–0,4   0,2–0,3   0,2–0,4   –   0,2–0,24   –
                                                                                              Schlüssel 6-kant                                                           ap/mm     0,8–3   0,8–2,3   0,8–3   –    0,8–1,8   –
                                                                                                                                              DNMG 150604  F PMK 9030   Vc m/min   140–210   80–125   130–195   –   25–60   –    10 ∆    10,15      …0700
                                                                                                                                                                         fz mm/Z   0,15–0,24  0,15–0,18  0,15–0,24   –   0,15–0,18   –
                                                                                                                                                                         ap/mm     0,5–3   0,5–2,3   0,5–3   –    0,5–1,8   –
                                                                                                                                              DNMG 150604  R-EC U 9035*   Vc m/min   120–145   70–85   110–135  180–505   20–40   –   10 ∆    10,15      …0736
                                                                                                                                                                         fz mm/Z   0,2–0,24  0,2–0,24  0,2–0,24  0,2–0,24  0,2–0,24   –
                                                                                                                                                                         ap/mm    0,8–4,5   0,8–3,4   0,8–4,5   0,8–4,5   0,8–2,7   –


                                                                                                                                              ∆ Abgabe nur als ganze Verpackungseinheit möglich.                                       (W286)
                                                                                                                                              * R-EC... für Klemmhalter = Rechtsausführung
                                                                                                                                              ** L-EC... für Klemmhalter = Linksausführung
                         2/52                                                Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ   = 48-Std.-Lieferservice.   Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen.  2/53
