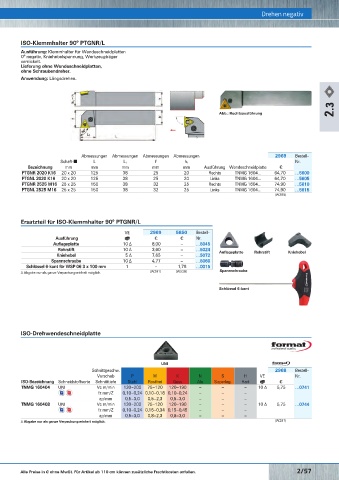

Page 456 - Rubix Werkzeugkatalog 2019-21
P. 456

Drehen negativ
 ISO-Drehwendeschneidplatte     ISO-Klemmhalter 90° PTGNR/L                                                Drehen negativ
                       Ausführung: Klemmhalter für Wendeschneidplatten
                       0° negativ, Kniehebelspannung, Werkzeugträger
                       vernickelt.
                       Lieferung ohne Wendeschneidplatten,
                       ohne Schraubendreher.
   Schnittgeschw.   2968  Bestell-  Anwendung: Längsdrehen.
 Vorschub     P     M     K     N     S     H     VE   Nr.


 ISO-Bezeichnung   Schneidstoffsorte  Schnitttiefe    Stahl     Rostfrei     Guss     Alu     Superleg.     Hart           €

 SNMG 120404  F PMK 9030   Vc m/min   160–275   95–165   150–260   –   30–80   –   10 ∆    7,30    …0553

       fz mm/Z   0,15–0,34  0,15–0,26  0,15–0,34   –   0,15–0,2   –
 ap/mm   0,5–3   0,5–2,3   0,5–3   –   0,5–1,8   –

 SNMG 120408  F PMK 9030   Vc m/min   185–310  110–185  175–290   –   35–90   –   10 ∆    7,30    …0559  Abb.: Rechtsausführung     2.3
       fz mm/Z   0,15–0,35  0,15–0,26  0,15–0,35   –   0,15–0,21   –
 ap/mm   0,8–3   0,8–2,3   0,8–3   –   0,8–1,8   –
 SNMG 120408  M PK 9015   Vc m/min   215–355   –   200–335   –   –   –   10 ∆    7,60    …0562

          fz mm/Z   0,15–0,6   –   0,15–0,6   –   –   –
 ap/mm   0,8–6   –   0,8–6   –   –   –
 SNMG 120408  M PMK 9030   Vc m/min   135–310   80–185   125–290   –   –   –   10 ∆    7,30    …0565

       fz mm/Z   0,15–0,6  0,15–0,45  0,15–0,6   –   –   –
 ap/mm   0,8–6   0,8–4,5   0,8–6   –   –   –     Abmessungen    Abmessungen    Abmessungen    Abmessungen       2969   Bestell-
 SNMG 120408  R PK 9015   Vc m/min   240–320   –   225–300   –   –   –   10 ∆    7,60    …0568    Schaft-Y   L   L 1   f   h 1   Nr.


          fz mm/Z   0,25–0,6   –   0,25–0,6   –   –   –   Bezeichnung       mm   mm   mm   mm   mm    Ausführung   Wendeschneidplatte     €
 ap/mm   2–6   –   2–6   –   –   –   PTGNR 2020 K16  20 x 20   125   38   25    20      Rechts    TNMG 1604...      64,70      …5600

 SNMG 120408  R PMK 9030   Vc m/min   150–250   90–150   140–235   –   –   –   10 ∆    7,30    …0571  PTGNL 2020 K16  20 x 20   125   38   25   20   Links   TNMG 1604...      64,70      …5605
       fz mm/Z   0,25–0,6  0,25–0,45  0,25–0,6   –   –   –   PTGNR 2525 M16 25 x 25   150   38   32   25   Rechts   TNMG 1604...        74,90        …5610
                                                                                25
                                                                     32
                                                                                         Links
                                                                                                                74,90
                                                                                                  TNMG 1604...
                                                          38
                                     25 x 25
                       PTGNL 2525 M16
                                               150
 ap/mm   2–6   2–4,5   2–6   –   –   –                                                                                 …5615

 SNMG 120408  VA 9040   Vc m/min   195–315  115–185   –   –   –   –   10 ∆    7,60    …0580                       (W285)
       fz mm/Z   0,2–0,5   0,2–0,38   –   –   –   –
 ap/mm   0,8–3   0,8–2,3   –   –   –   –

 SNMG 120412  R PK 9015   Vc m/min   240–340   –   225–320   –   –   –   10 ∆    7,60    …0574
          fz mm/Z   0,25–0,7   –   0,25–0,7   –   –   –   Ersatzteil für ISO-Klemmhalter 90° PTGNR/L
 ap/mm   2–6   –   2–6   –   –   –
 SNMG 120412  R PMK 9030   Vc m/min   150–265   90–155   140–250   –   –   –   10 ∆    7,30    …0577                             VE   2969  5850  Bestell-

       fz mm/Z   0,25–0,7  0,25–0,53  0,25–0,7   –   –   –           Ausführung             €   €   Nr.
 ap/mm   2–6   2–4,5   2–6   –   –   –         Auflageplatte  10 ∆     8,00      –    …5045


 SNMG 120412  VA 9040   Vc m/min   195–315  115–185   –   –   –   –   10 ∆    7,60    …0583          Rohrstift  10 ∆     3,60      –    …5024





       fz mm/Z   0,2–0,5   0,2–0,38   –   –   –   –         Kniehebel    5 ∆     7,65      –    …5072  Auflageplatte   Rohrstift   Kniehebel



 ap/mm   1,2–3,5   1,2–2,6   –   –   –   –           Spannschraube  10 ∆     4,77      –    …5060



 ∆ Abgabe nur als ganze Verpackungseinheit möglich.                       (W286)        Schlüssel 6-kant für WSP 06 3 x 100 mm  1  –          1,78      …0015

                       ∆ Abgabe nur als ganze Verpackungseinheit möglich.     (W281)  (W528)  Spannschraube

                                                                                            Schlüssel 6-kant

                       ISO-Drehwendeschneidplatte
                                                                        UNI
                                                 Schnittgeschw.                                                 2968   Bestell-
                                                 Vorschub      P      M        K       N       S       H     VE        Nr.



                       ISO-Bezeichnung   Schneidstoffsorte  Schnitttiefe     Stahl     Rostfrei     Guss     Alu     Superleg.     Hart           €
                       TNMG 160404  UNI          Vc m/min   130–200   75–120   120–190   –   –       –    10 ∆    5,75      …0741
                                                  fz mm/Z   0,10–0,24  0,10–0,18  0,10–0,24   –   –   –
                                                  ap/mm    0,5–3,0   0,5–2,3   0,5–3,0   –   –       –
                       TNMG 160408  UNI          Vc m/min   130–200   75–120   120–190   –   –       –    10 ∆    5,75      …0744
                                                  fz mm/Z   0,10–0,24  0,15–0,34  0,15–0,45   –   –   –
                                                  ap/mm    0,5–3,0   0,8–2,3   0,8–3,0   –   –       –


                       ∆ Abgabe nur als ganze Verpackungseinheit möglich.                                       (W291)
 2/56  Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ   = 48-Std.-Lieferservice.   Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen.  2/57
