Drehen negativ

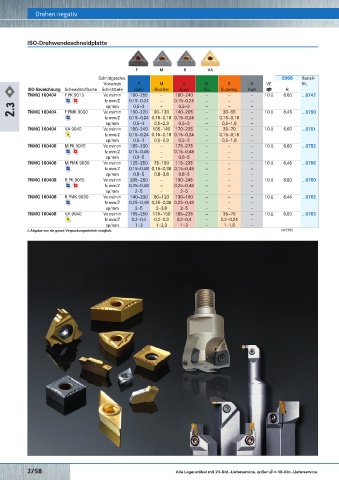

ISO-Drehwendeschneidplatte ISO-Klemmhalter 95° PWLNR/L Drehen negativ
Ausführung: Klemmhalter für Wendeschneidplatten 0° negativ,
Kniehebelspannung, Werkzeugträger vernickelt.
Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.
F M R VA Anwendung: Längs- und Plandrehen.

Schnittgeschw. 2968 Bestell-
Vorschub P M K N S H VE Nr.

ISO-Bezeichnung Schneidstoffsorte Schnitttiefe Stahl Rostfrei Guss Alu Superleg. Hart €

TNMG 160404 F PK 9015 Vc m/min 190–255 – 180–240 – – – 10 ∆ 6,60 …0747
fz mm/Z 0,15–0,24 – 0,15–0,24 – – –
2.3 TNMG 160404 F PMK 9030 Vc m/min 150–220 90–130 140–205 – 30–65 – 10 ∆ 6,45 …0750
ap/mm
–
0,5–3
0,5–3
–
–
–
fz mm/Z 0,15–0,24 0,15–0,18 0,15–0,24 – 0,15–0,18 –
ap/mm 0,5–3 0,5–2,3 0,5–3 – 0,5–1,8 –
TNMG 160404 VA 9040 Vc m/min 180–240 105–140 170–225 – 35–70 – 10 ∆ 6,60 …0751
fz mm/Z 0,15–0,24 0,15–0,18 0,15–0,24 – 0,15–0,18 –
ap/mm 0,5–3 0,5–2,3 0,5–3 – 0,5–1,8 –
TNMG 160408 M PK 9015 Vc m/min 185–290 – 175–275 – – – 10 ∆ 6,60 …0752
fz mm/Z 0,15–0,48 – 0,15–0,48 – – – Abmessungen Abmessungen Abmessungen Abmessungen 2969 Bestell-
ap/mm 0,8–5 – 0,8–5 – – – Schaft-Y L L 1 f h 1 Nr.
TNMG 160408 M PMK 9030 Vc m/min 125–250 75–150 115–235 – – – 10 ∆ 6,45 …0756 Bezeichnung mm mm mm mm mm Ausführung Wendeschneidplatte €

fz mm/Z 0,15–0,48 0,15–0,36 0,15–0,48 – – – PWLNR 1616 H06 16 x 16 100 19 20 16 Rechts WNMG 0604... 57,80 …5290
ap/mm 0,8–5 0,8–3,8 0,8–5 – – – PWLNR 1616 H06 16 x 16 100 19 20 16 Links WNMG 0604... 57,80 …5295
TNMG 160408 R PK 9015 Vc m/min 205–260 – 190–245 – – – 10 ∆ 6,60 …0760 PWLNR 2020 K06 20 x 20 125 19 25 20 Rechts WNMG 0604... 60,10 …5300
fz mm/Z 0,25–0,48 – 0,25–0,48 – – – PWLNL 2020 K06 20 x 20 125 19 25 20 Links WNMG 0604... 60,10 …5305
ap/mm 2–5 – 2–5 – – – PWLNR 2525 M06 25 x 25 150 19 32 25 Rechts WNMG 0604... 71,40 …5310
TNMG 160408 R PMK 9030 Vc m/min 140–200 80–120 130–190 – – – 10 ∆ 6,45 …0762 PWLNL 2525 M06 25 x 25 150 19 32 25 Links WNMG 0604... 71,40 …5315
fz mm/Z 0,25–0,48 0,25–0,36 0,25–0,48 – – – PWLNR 2020 K08 20 x 20 150 29 25 20 Rechts WNMG 0804... 60,10 …5320
ap/mm 2–5 2–3,8 2–5 – – – PWLNL 2020 K08 20 x 20 150 29 25 20 Links WNMG 0804.... 60,10 …5325
TNMG 160408 VA 9040 Vc m/min 195–250 115–150 185–235 – 35–75 – 10 ∆ 6,60 …0763 PWLNR 2525 M08 25 x 25 170 33 32 25 Rechts WNMG 0804... 71,40 …5330
fz mm/Z 0,2–0,4 0,2–0,3 0,2–0,4 – 0,2–0,24 – PWLNL 2525 M08 25 x 25 170 33 32 25 Links WNMG 0804... 71,40 …5335
ap/mm 1–3 1–2,3 1–3 – 1–1,8 – (W285)

∆ Abgabe nur als ganze Verpackungseinheit möglich. (W286)
Ersatzteil für ISO-Klemmhalter 95° PWLNR/L
VE 2969 5850 Bestell-
Ausführung € € Nr.
Auflageplatte für WSP 0604.. 10 ∆ 8,00 –
…5021
Auflageplatte für WSP 0804.. 10 ∆ 8,70 – …5048
Rohrstift für WSP 0604.. 10 ∆ 3,60 – …5024
Rohrstift für WSP 0804.. 10 ∆ 3,64 – …5051
Kniehebel für WSP 0604.. 5 ∆ 7,65 – …5072
Kniehebel für WSP 0804.. 1 12,95 – …5075

Spannschraube für WSP 0604.. 10 ∆ 4,77 – …5060
Spannschraube für WSP 0804.. 10 ∆ 5,40 – …5063

Schlüssel 6-kant 3 x 100 mm für WSP 06 1 – 1,78 …0015

Schlüssel 6-kant 4 x 100 mm für WSP 08 1 – 2,02 …0030
∆ Abgabe nur als ganze Verpackungseinheit möglich. (W281) (W528)

2/58 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 2/59
