Drehen negativ

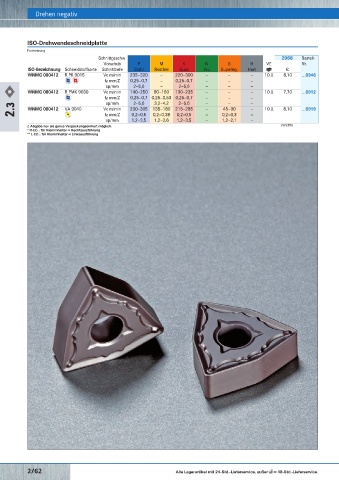

ISO-Drehwendeschneidplatte ISO-Klemmhalter 93° MVJNR/L Drehen negativ
Fortsetzung Ausführung: Klemmhalter für Wendeschneidplatten 0° negativ,
Schnittgeschw. 2968 Bestell- Pratzenspannung, Werkzeugträger vernickelt.
Vorschub P M K N S H VE Nr. Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.

ISO-Bezeichnung Schneidstoffsorte Schnitttiefe Stahl Rostfrei Guss Alu Superleg. Hart € Anwendung: Längs- und Plandrehen, Kopiendrehen.
WNMG 080412 R PK 9015 Vc m/min 235–320 – 220–300 – – – 10 ∆ 8,10 …0946
fz mm/Z 0,25–0,7 – 0,25–0,7 – – –
ap/mm 2–5,6 – 2–5,6 – – –
WNMG 080412 R PMK 9030 Vc m/min 140–250 80–150 130–235 – – – 10 ∆ 7,70 …0912
fz mm/Z 0,25–0,7 0,25–0,53 0,25–0,7 – – –
ap/mm
–
2–5,6
2–5,6
–
–
3,2–4,2
2.3 WNMG 080412 VA 9040 Vc m/min 230–305 135–180 215–285 – 0,2–0,3 – 10 ∆ 8,10 …0919
45–90
0,2–0,5
0,2–0,5
–
fz mm/Z
–
0,2–0,38

ap/mm 1,2–3,5 1,2–2,6 1,2–3,5 – 1,2–2,1 –

∆ Abgabe nur als ganze Verpackungseinheit möglich. (W286)
* R-EC... für Klemmhalter = Rechtsausführung
** L-EC... für Klemmhalter = Linksausführung
Abmessungen Abmessungen Abmessungen Abmessungen 2969 Bestell-
Schaft-Y L L 1 f h 1 Nr.
Bezeichnung mm mm mm mm mm Ausführung Wendeschneidplatte €

MVJNR 2020 K16 20 x 20 125 32 25 20 Rechts VNMG 1604... 78,20 …5340
MVJNL 2020 K16 20 x 20 125 32 25 20 Links VNMG 1604... 78,20 …5345
MVJNR 2525 M16 25 x 25 150 32 32 25 Rechts VNMG 1604... 88,20 …5350
MVJNL 2525 M16 25 x 25 150 32 32 25 Links VNMG 1604... 88,20 …5355
(W285)
Ersatzteil für ISO-Klemmhalter 93°
VE 2969 5886 Bestell-

Ausführung € € Nr.
Auflageplatte 5 ∆ 7,30 – …5360
Stift 5 ∆ 5,75 – …5365
Spannpratze inkl. Schraube 1 22,10 – …5370

®
Schraubendreher für TORX T 5 x 60 mm 1 – 4,79 …0005
∆ Abgabe nur als ganze Verpackungseinheit möglich. (W281) (W543)

ISO-Drehwendeschneidplatte

Schnittgeschw. 2968 Bestell-
Vorschub P M K N S H VE Nr.

ISO-Bezeichnung Schneidstoffsorte Schnitttiefe Stahl Rostfrei Guss Alu Superleg. Hart €

VNKG 160404 ALU Vc m/min – – – 110–575 – – 10 ∆ 6,70 …2190
fz mm/Z – – – 0,10–0,40 – –
ap/mm – – – 0,8–5,0 – –
VNKG 160408 ALU Vc m/min – – – 110–575 – – 10 ∆ 6,70 …2195
fz mm/Z – – – 0,10–0,40 – –
ap/mm – – – 0,8–5,0 – –
VNMG 160404 UNI Vc m/min 100–150 60–90 95–140 – – – 10 ∆ 10,00 …2180
fz mm/Z 0,10–0,20 0,10–0,15 0,10–0,20 – – –
ap/mm 0,5–3,0 0,5–2,3 0,5–3,0 – – –
VNMG 160408 UNI Vc m/min 95–145 55–85 90–135 – – – 10 ∆ 10,00 …2185
fz mm/Z 0,15–0,35 0,15–0,26 0,15–0,35 – – –
ap/mm 0,8–3,0 0,8–2,3 0,8–3,0 – – –

∆ Abgabe nur als ganze Verpackungseinheit möglich. (W291)
2/62 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 2/63
