Drehen negativ

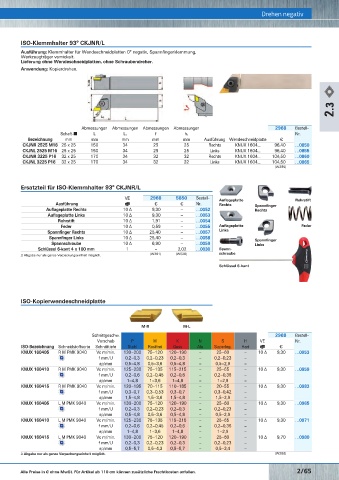

ISO-Drehwendeschneidplatte ISO-Klemmhalter 93° CKJNR/L Drehen negativ
Ausführung: Klemmhalter für Wendeschneidplatten 0° negativ, Spannfingerklemmung,
Werkzeugträger vernickelt.
Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.
Anwendung: Kopierdrehen.
Schnittgeschw. 2968 Bestell-
Vorschub P M K N S H VE Nr.
ISO-Bezeichnung Schneidstoffsorte Schnitttiefe Stahl Rostfrei Guss Alu Superleg. Hart €
VNMG 160404 F U 9015 Vc m/min 150–255 90–150 140–240 225–890 30–75 – 10 ∆ 15,20 …2200
fz mm/Z 0,06–0,2 0,06–0,15 0,06–0,2 0,06–0,2 0,06–0,12 – 2.3
ap/mm 0,4–1,5 0,4–1,1 0,4–1,5 0,4–1,5 0,4–0,9 –
VNMG 160404 M U 9035 Vc m/min 175–235 105–140 165–220 – – – 10 ∆ 15,20 …2205
fz mm/Z 0,15–0,2 0,15–0,2 0,15–0,2 – – – Abmessungen Abmessungen Abmessungen Abmessungen 2968 Bestell-
ap/mm 0,5–3 0,5–2,3 0,5–3 – – – Schaft-Y L L 1 f h 1 Nr.
VNMG 160404 M PK 9030 Vc m/min 100–150 60–90 95–140 – – – 10 ∆ 15,20 …2210 Bezeichnung mm mm mm mm mm Ausführung Wendeschneidplatte €
fz mm/Z 0,1–0,2 0,1–0,15 0,1–0,2 – – – CKJNR 2525 M16 25 x 25 150 34 25 25 Rechts KNUX 1604... 96,40 …0850
ap/mm 0,5–3 0,5–2,3 0,5–3 – – – CKJNL 2525 M16 25 x 25 150 34 25 25 Links KNUX 1604... 96,40 …0855
VNMG 160404 M U 9035 Vc m/min 175–265 105–155 165–250 – – – 10 ∆ 15,20 …2215 CKJNR 3225 P16 32 x 25 170 34 32 32 Rechts KNUX 1604... 104,50 …0860
fz mm/Z 0,15–0,35 0,15–0,26 0,15–0,35 – – – CKJNL 3225 P16 32 x 25 170 34 32 32 Links KNUX 1604... 104,50 …0865
ap/mm 0,8–3 0,8–2,3 0,8–3 – – – (W285)
VNMG 160408 M PMK 9030 Vc m/min 95–145 55–85 90–135 – – – 10 ∆ 15,20 …2220
fz mm/Z 0,15–0,35 0,15–0,26 0,15–0,35 – – –
ap/mm 0,8–3 0,8–2,3 0,8–3 – – –
∆ Abgabe nur als ganze Verpackungseinheit möglich. (W286) Ersatzteil für ISO-Klemmhalter 93° CKJNR/L
VE 2968 5850 Bestell- Auflageplatte Rohrstift
Ausführung € € Nr. Rechts Spannfinger
Auflageplatte Rechts 10 ∆ 9,30 – …0052 Rechts
Auflageplatte Links 10 ∆ 9,30 – …0053
Rohrstift 10 ∆ 1,91 – …0054
Feder 10 ∆ 0,59 – …0055 Auflageplatte Feder
Spannfinger Rechts 10 ∆ 25,40 – …0057 Links
Spannfinger Links 10 ∆ 25,40 – …0058
Spannschraube 10 ∆ 6,90 – …0059 Spannfinger
Links
Schlüssel 6-kant 4 x 100 mm 1 – 2,02 …0030 Spann-
∆ Abgabe nur als ganze Verpackungseinheit möglich. (W281) (W528) schraube
Schlüssel 6-kant
ISO-Kopierwendeschneidplatte
M-R M-L
Schnittgeschw. 2968 Bestell-
Vorschub P M K N S H VE Nr.
ISO-Bezeichnung Schneidstoffsorte Schnitttiefe Stahl Rostfrei Guss Alu Superleg. Hart €
KNUX 160405 R M PMK 9040 Vc m/min. 130–200 75–120 120–190 – 25–60 – 10 ∆ 9,30 …0953
f mm/U 0,2–0,3 0,2–0,23 0,2–0,3 – 0,2–0,23 –
ap/mm 0,5–4,8 0,5–3,6 0,5–4,8 – 0,5–2,9 –
KNUX 160410 R M PMK 9040 Vc m/min. 125–230 75–135 115–215 – 25–65 – 10 ∆ 9,30 …0959
f mm/U 0,2–0,6 0,2–0,45 0,2–0,6 – 0,2–0,36 –
ap/mm 1–4,8 1–3,6 1–4,8 – 1–2,9 –
KNUX 160415 R M PMK 9040 Vc m/min. 120–195 70–115 110–185 – 20–55 – 10 ∆ 9,30 …0983
f mm/U 0,3–0,7 0,3–0,53 0,3–0,7 – 0,3–0,42 –
ap/mm 1,5–4,8 1,5–3,6 1,5–4,8 – 1,5–2,9 –
KNUX 160405 L M PMK 9040 Vc m/min. 130–200 75–120 120–190 – 25–60 – 10 ∆ 9,30 …0965
f mm/U 0,2–0,3 0,2–0,23 0,2–0,3 – 0,2–0,23 –
ap/mm 0,5–4,8 0,5–3,6 0,5–4,8 – 0,5–2,9 –
KNUX 160410 L M PMK 9040 Vc m/min. 125–230 75–135 115–215 – 25–65 – 10 ∆ 9,30 …0971
f mm/U 0,2–0,6 0,2–0,45 0,2–0,6 – 0,2–0,36 –
ap/mm 1–4,8 1–3,6 1–4,8 – 1–2,9 –
KNUX 160415 L M PMK 9040 Vc m/min. 130–200 75–120 120–190 – 25–60 – 10 ∆ 9,70 …0980
f mm/U 0,2–0,3 0,2–0,23 0,2–0,3 – 0,2–0,23 –
ap/mm 0,5–5,7 0,5–4,3 0,5–5,7 – 0,5–3,4 –
∆ Abgabe nur als ganze Verpackungseinheit möglich. (W286)
2/64 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 2/65
