Drehen positiv

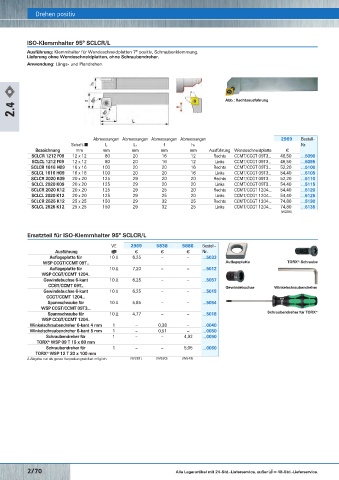

ISO-Klemmhalter 95° SCLCR/L ISO-Bohrstange 95° A..-SCLCR/L mit Innenkühlung Drehen positiv
Ausführung: Klemmhalter für Wendeschneidplatten 7° positiv, Schraubenklemmung. Ausführung: Bohrstange für Wendeschneidplatten 7° positiv,
Lieferung ohne Wendeschneidplatten, ohne Schraubendreher. Schraubenklemmung, Werkzeugträger vernickelt.
Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.
Anwendung: Längs- und Plandrehen.
Anwendung: Innendrehen.

Abb.: Rechtsausführung
2.4

Schaft-C Abmessungen Abmessungen Abmessungen 2969 Bestell-
dg7 ∅ D min. l 1 f Nr.
Abmessungen Abmessungen Abmessungen Abmessungen 2969 Bestell- Bezeichnung mm mm mm mm Ausführung Wendeschneidplatte €
Schaft-Y L L 1 f h 1 Nr. A08F SCLCR 06 8 12 80 6 Rechts CCMT/CCGT 0602... 66,10 …5850

Bezeichnung mm mm mm mm mm Ausführung Wendeschneidplatte € A08F SCLCL 06 8 12 80 6 Links CCMT/CCGT 0602... 66,10 …5855
SCLCR 1212 F09 12 x 12 80 20 16 12 Rechts CCMT/CCGT 09T3... 46,50 …5090 A10H SCLCR 06 10 14 100 7 Rechts CCMT/CCGT 0602... 66,70 …5860
SCLCL 1212 F09 12 x 12 80 20 16 12 Links CCMT/CCGT 09T3... 46,50 …5095 A10H SCLCL 06 10 14 100 7 Links CCMT/CCGT 0602... 66,70 …5865
SCLCR 1616 H09 16 x 16 100 20 20 16 Rechts CCMT/CCGT 09T3... 52,20 …5100 A12K SCLCR 06 12 18 125 9 Rechts CCMT/CCGT 0602... 67,70 …5870
SCLCL 1616 H09 16 x 16 100 20 20 16 Links CCMT/CCGT 09T3... 54,40 …5105 A12K SCLCL 06 12 18 125 9 Links CCMT/CCGT 0602... 67,70 …5875
SCLCR 2020 K09 20 x 20 125 29 20 20 Rechts CCMT/CCGT 09T3... 52,20 …5110 A16M SCLCR 09 16 22 150 11 Rechts CCMT/CCGT 09T3... 77,20 …5880
SCLCL 2020 K09 20 x 20 125 29 20 20 Links CCMT/CCGT 09T3... 54,40 …5115 A16M SCLCL 09 16 22 150 11 Links CCMT/CCGT 09T3... 77,20 …5885
SCLCR 2020 K12 20 x 20 125 29 25 20 Rechts CCMT/CCGT 1204... 54,40 …5120 A20Q SCLCR 09 20 26 180 13 Rechts CCMT/CCGT 09T3... 92,00 …5890
SCLCL 2020 K12 20 x 20 125 29 25 20 Links CCMT/CCGT 1204... 54,40 …5125 A20Q SCLCL 09 20 26 180 13 Links CCMT/CCGT 09T3... 92,00 …5895
SCLCR 2525 K12 25 x 25 150 29 32 25 Rechts CCMT/CCGT 1204... 74,80 …5130 A25Q SCLCR 09 25 34 180 17 Rechts CCMT/CCGT 09T3... 108,50 …5900
SCLCL 2525 K12 25 x 25 150 29 32 25 Links CCMT/CCGT 1204... 74,80 …5135 A25Q SCLCL 09 25 34 180 17 Links CCMT/CCGT 09T3... 108,50 …5905
(W285) (W285)

Ersatzteil für ISO-Klemmhalter 95° SCLCR/L Bohrstangen-Set 95° A..-SCLCR/L mit Innenkühlung
VE 2969 5838 5886 Bestell- Ausführung: Bohrstange für Wendeschneidplatte 7° positiv,
Ausführung € € € Nr. Schraubenklemmung, Werkzeugträger vernickelt.
Lieferung Satz à 4 Stück, ohne Wendeschneidplatten,
Auflageplatte für 10 ∆ 6,25 – – …5033 ohne Schraubendreher.
Auflageplatte TORX ® -Schraube
WSP CCGT/CCMT 09T.. Anwendung: Innendrehen.
Auflageplatte für 10 ∆ 7,20 – – …5012
WSP CCGT/CCMT 1204..
Gewindebuchse 6-kant 10 ∆ 6,25 – – …5057
CCGT/CCMT 09T.. Gewindebuchse Winkelschraubendreher
Gewindebuchse 6-kant 10 ∆ 6,25 – – …5015
CCGT/CCMT 1204...
Spannschraube für 10 ∆ 5,85 – – …5054
WSP CCGT/CCMT 09T3...
Spannschraube für 10 ∆ 4,77 – – …5018 Schraubendreher für TORX ®
WSP CCGT/CCMT 1204..
Winkelschraubendreher 6-kant 4 mm 1 – 0,38 – …0040
Winkelschraubendreher 6-kant 5 mm 1 – 0,51 – …0050
Schraubendreher für 1 – – 4,92 …0050
TORX WSP 09 T 15 x 80 mm
®
Schraubendreher für 1 – – 5,05 …0060
TORX WSP 12 T 20 x 100 mm
®

∆ Abgabe nur als ganze Verpackungseinheit möglich. (W281) (W530) (W543)
Schaft-C Abmessungen Abmessungen Abmessungen Abmessungen 2969 Bestell-
dg7 ∅ D min. l 1 l 2 f Nr.
Satzinhalt mm mm mm mm mm Ausführung Wendeschneidplatte €

A0608H SCLCR 06 8 8 100 25 4 Rechts CCMT/CCGT 0602... 179,00 …5950
A0810J SCLCR 06 10 12 110 32 6
A1012K SCLCR 06 12 14 125 38 7
A1216M SCLCR 06 16 18 150 50 9
A0608H SCLCL 06 8 8 100 25 4 Links CCMT/CCGT 0602... 179,00 …5960
A0810J SCLCL 06 10 12 110 32 6
A1012K SCLCL 06 12 14 125 38 7
A1216M SCLCL 06 16 18 150 50 9
(W292)

2/70 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 2/71
