Drehen positiv

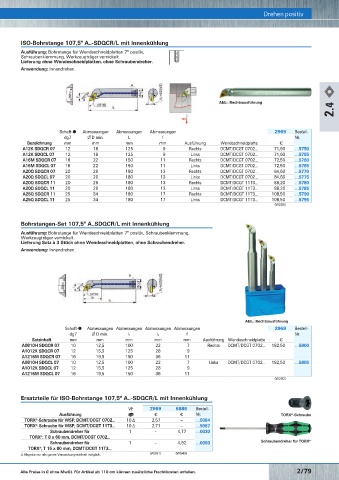

VHM-ISO-Bohrstange 93° E..-SDUCR/L mit Innenkühlung ISO-Bohrstange 107,5° A..-SDQCR/L mit Innenkühlung Drehen positiv
Ausführung: Bohrstange für Wendeschneidplatten 7° positiv,
Schraubenklemmung, Werkzeugträger vernickelt.
Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.
Anwendung: Innendrehen.

Abb.: Rechtsausführung
2.4

Schaft-C Abmessungen Abmessungen Abmessungen 2969 Bestell- Schaft-C Abmessungen Abmessungen Abmessungen 2969 Bestell-
dg7 ∅ D min. l 1 f Nr. dg7 ∅ D min. L f Nr.
Bezeichnung mm mm mm mm Ausführung Wendeschneidplatte € Bezeichnung mm mm mm mm Ausführung Wendeschneidplatte €
E10K SDUCR 07 10 13 110 7 Rechts DCMT/DCGT...0702... 210,00 …6235 A12K SDQCR 07 12 18 125 9 Rechts DCMT/DCGT 0702... 71,60 …5750
E10K SDUCL 07 10 13 110 7 Links DCMT/DCGT...0702... 210,00 …6240 A12K SDQCL 07 12 18 125 9 Links DCMT/DCGT 0702... 71,60 …5755
E12M SDUCR 07 12 16 125 9 Rechts DCMT/DCGT...0702... 221,00 …6245 A16M SDQCR 07 16 22 150 11 Rechts DCMT/DCGT 0702... 72,50 …5760
E12M SDUCL 07 12 16 125 9 Links DCMT/DCGT...0702... 221,00 …6250 A16M SDQCL 07 16 22 150 11 Links DCMT/DCGT 0702... 72,50 …5765
E16M SDUCR 07 16 20 150 11 Rechts DCMT/DCGT...0702... 419,50 …6265 A20Q SDQCR 07 20 26 180 13 Rechts DCMT/DCGT 0702... 84,60 …5770
E16M SDUCL 07 16 20 150 11 Links DCMT/DCGT...0702... 419,50 …6270 A20Q SDQCL 07 20 26 180 13 Links DCMT/DCGT 0702... 84,60 …5775
(W285) A20Q SDQCR 11 20 26 180 13 Rechts DCMT/DCGT 11T3... 86,20 …5780
A20Q SDQCL 11 20 26 180 13 Links DCMT/DCGT 11T3... 86,20 …5785
A25Q SDQCR 11 25 34 180 17 Rechts DCMT/DCGT 11T3... 108,50 …5790
A25Q SDQCL 11 25 34 180 17 Links DCMT/DCGT 11T3... 108,50 …5795
(W285)

Bohrstangen-Set 107,5° A..SDQCR/L mit Innenkühlung
Ausführung: Bohrstange für Wendeschneidplatten 7° positiv, Schraubenklemmung,
Werkzeugträger vernickelt.
Lieferung Satz à 3 Stück ohne Wendeschneidplatten, ohne Schraubendreher.
Anwendung: Innendrehen.

Abb.: Rechtsausführung Abb.: Rechtsausführung

Schaft-C Abmessungen Abmessungen Abmessungen 2969 Bestell- Schaft-C Abmessungen Abmessungen Abmessungen Abmessungen 2969 Bestell-
dg7 ∅ D min. l 1 f Nr. dg7 ∅ D min. l 1 l 2 f Nr.

Satzinhalt mm mm mm mm Ausführung Wendeschneidplatte € Satzinhalt mm mm mm mm mm Ausführung Wendeschneidplatte €
E10K SDUCR 07 10 13 110 7 Rechts DCMT/DCGT...0702... 363,50 …6255 A0810H SDQCR 07 10 12,5 100 22 7 Rechts DCMT/DCGT 0702... 182,50 …5800
E12M SDUCR 07 12 16 125 9 A1012K SDQCR 07 12 15,5 125 28 9
E10K SDUCL 07 10 13 110 7 Links DCMT/DCGT...0702... 363,50 …6260 A1216M SDQCR 07 16 19,5 150 36 11
E12M SDUCL 07 12 16 125 9 A0810H SDQCL 07 10 12,5 100 22 7 Links DCMT/DCGT 0702... 182,50 …5805
(W292) A1012K SDQCL 07 12 15,5 125 28 9
A1216M SDQCL 07 16 19,5 150 36 11
(W292)

Ersatzteile für ISO-Bohrstange 107,5° A..-SDQCR/L mit Innenkühlung
VE 2969 5886 Bestell-

TORX ® -Schraube Ausführung € € Nr. TORX ® -Schraube
TORX -Schraube für WSP, DCMT/DCGT 0702... 10 ∆ 2,57 – …5084
®
TORX -Schraube für WSP, DCMT/DCGT 11T3... 10 ∆ 2,71 – …5087
®

Schraubendreher für 1 – 4,77 …0030
TORX , T 8 x 60 mm, DCMT/DCGT 0702...
®
Schraubendreher für TORX ® Schraubendreher für 1 – 4,92 …0050 Schraubendreher für TORX ®

TORX , T 15 x 80 mm, DCMT/DCGT 11T3...
®
∆ Abgabe nur als ganze Verpackungseinheit möglich. (W281) (W543)
2/78 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 2/79
