P. 483

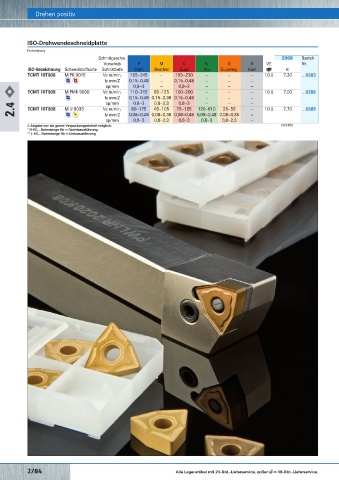

Drehen positiv
ISO-Drehwendeschneidplatte ISO-Klemmhalter 93° SVJCR/L, SVJBR/L Drehen positiv
Fortsetzung Ausführung: Klemmhalter für Wendeschneidplatten VC... 7°, VB... 5° positiv,
Schnittgeschw. 2968 Bestell- Schraubenklemmung, Werkzeugträger vernickelt.
Vorschub P M K N S H VE Nr. Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.
ISO-Bezeichnung Schneidstoffsorte Schnitttiefe Stahl Rostfrei Guss Alu Superleg. Hart € Anwendung: Außendrehen, Kopierdrehen.
TCMT 16T308 M PK 9015 Vc m/min. 165–245 – 155–230 – – – 10 ∆ 7,30 …0383
fz mm/Z 0,15–0,48 – 0,15–0,48 – – –
ap/mm 0,8–3 – 0,8–3 – – –
TCMT 16T308 M PMK 9030 Vc m/min. 110–215 65–125 100–200 – – – 10 ∆ 7,00 …0386
fz mm/Z 0,15–0,48 0,15–0,36 0,15–0,48 – – –
0,8–2,3
0,8–3
–
ap/mm
–
–
0,8–3
2.4 TCMT 16T308 M U 9035 Vc m/min. 0,08–0,48 0,08–0,36 0,08–0,48 0,08–0,48 0,08–0,35 – 10 ∆ 7,70 …0389
80–175
120–610
75–165
25–55
45–105
–
fz mm/Z
ap/mm 0,8–3 0,8–2,3 0,8–3 0,8–3 0,8–2,3 –
∆ Abgabe nur als ganze Verpackungseinheit möglich. (W286)
* R-EC... Bohrstange für = Rechtsausführung
** L-EC... Bohrstange für = Linksausführung
Abmessungen Abmessungen Abmessungen Abmessungen 2969 Bestell-
Schaft-Y L L 1 f h 1 Nr.
Bezeichnung mm mm mm mm mm Ausführung Wendeschneidplatte €
SVJCR 1212 F11 12 x 12 80 20 16 12 Rechts VCGT/VCMT 1103... 46,90 …5690
SVJCL 1212 F11 12 x 12 80 20 16 12 Links VCGT/VCMT 1103... 46,90 …5695
SVJCR 1616 H11 16 x 16 100 20 20 16 Rechts VCGT/VCMT 1103... 57,90 …5720
SVJCL 1616 H11 16 x 16 100 20 20 16 Links VCGT/VCMT 1103... 57,90 …5725
SVJCR 2020 K11 20 x 20 125 28 25 20 Rechts VCGT/VCMT 1103... 70,30 …5730
SVJCL 2020 K11 20 x 20 125 28 25 20 Links VCGT/VCMT 1103... 70,30 …5735
SVJCR 1616 H16 16 x 16 100 20 20 16 Rechts VCGT/VCMT 1604... 57,90 …5740
SVJCL 1616 H16 16 x 16 100 20 20 16 Links VCGT/VCMT 1604... 57,90 …5745
SVJCR 2020 K16 20 x 20 125 28 25 20 Rechts VCGT/VCMT 1604... 70,30 …5810
SVJCL 2020 K16 20 x 20 125 28 25 20 Links VCGT/VCMT 1604... 70,30 …5815
SVJCR 2525 M16 25 x 25 150 32 32 25 Rechts VCGT/VCMT 1604... 79,30 …5820
SVJCL 2525 M16 25 x 25 150 32 32 25 Links VCGT/VCMT 1604... 79,30 …5825
SVJBR 1616 H16 16 x 16 100 20 20 16 Rechts VBMT 1604... 56,80 …6700
SVJBL 1616 H16 16 x 16 100 20 20 16 Links VBMT 1604... 56,80 …6705
SVJBR 2020 K16 20 x 20 125 36 25 20 Rechts VBMT 1604... 66,90 …5830
SVJBL 2020 K16 20 x 20 125 36 25 20 Links VBMT 1604... 66,90 …5835
SVJBR 2525 M16 25 x 25 150 36 32 25 Rechts VBMT 1604... 73,70 …5840
SVJBL 2525 M16 25 x 25 150 36 32 25 Links VBMT 1604... 73,70 …5845
(W285)
Ersatzteil für ISO-Klemmhalter 93°
VE 2969 5838 5886 Bestell-
Ausführung € € € Nr.
Auflageplatte für WSP V... 1604... 5 ∆ 7,20 – – …5910
Gewindebuchse 6-kant 5 ∆ 6,30 – – …5915
Spannschraube für WSP V... 1103... 10 ∆ 2,57 – – …5027
Spannschraube für WSP V... 1604... 10 ∆ 5,85 – – …5054
Winkelschraubendreher 1 – 0,44 – …0035
6-kant für Buchse 3,5 mm
Schraubendreher für 1 – – 4,77 …0030
TORX WSP 11 T 8 x 60 mm
®
Schraubendreher für 1 – – 4,92 …0050
TORX WSP 16 T 15 x 80 mm
®
∆ Abgabe nur als ganze Verpackungseinheit möglich. (W281) (W530) (W543)
2/84 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 2/85
