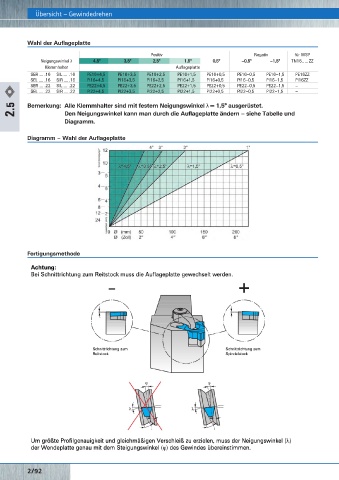

P. 491
Übersicht – Gewindedrehen
Wahl der Auflageplatte Bezeichnung ISO-Gewindewendeschneidplatten Übersicht – Gewindedrehen
Bestell-Nr.
60° metrisch Vollprofil, Außenbearbeitung Seite
Positiv Negativ für WSP TN16 EL 100 M U 9035 Ç 2/95 2969 0206
Neigungswinkel λ 4,5° 3,5° 2,5° 1,5° 0,5° –0,5° –1,5° TN16.. ... ZZ TN16 EL 125 M U 9035 Ç 2/95 2969 0209
Klemmhalter Auflageplatte TN16 EL 150 M U 9035 Ç 2/95 2969 0212
SER .... .16 SIL .... .16 PE16+4,5 PE16+3,5 PE16+2,5 PE16+1,5 PE16+0,5 PE16–0,5 PE16–1,5 PE16ZZ TN16 EL 175 M U 9035 Ç 2/95 2969 0215
TN16 EL 200 M U 9035
Ç 2/95
2969 0218
SEL .... .16 SIR .... .16 PI16+4,5 PI16+3,5 PI16+2,5 PI16+1,5 PI16+0,5 PI16–0,5 PI16–1,5 PI16ZZ TN16 EL 250 M U 9035 Ç 2/95 2969 0221
SER .... .22 SIL .... .22 PE22+4,5 PE22+3,5 PE22+2,5 PE22+1,5 PE22+0,5 PE22–0,5 PE22–1,5 – TN16 EL 300 M U 9035 Ç 2/95 2969 0224
SEL .... .22 SIR .... .22 PI22+4,5 PI22+3,5 PI22+2,5 PI22+1,5 PI22+0,5 PI22–0,5 PI22–1,5 –
TN16 ER 050 M U 9035 Ç 2/95 2969 0300
TN16 ER 075 M U 9035 Ç 2/95 2969 0303
2.5 Bemerkung: Alle Klemmhalter sind mit festem Neigungswinkel λ = 1,5° ausgerüstet. TN16 ER 100 M U 9035 Ç 2/95 2969 0306
TN16 ER 125 M U 9035
2969 0309
Ç 2/95
Den Neigungswinkel kann man durch die Auflageplatte ändern – siehe Tabelle und
Diagramm. TN16 ER 150 M U 9035 Ç 2/95 2969 0312
Ç 2/95
TN16 ER 175 M U 9035
2969 0315
TN16 ER 200 M U 9035 Ç 2/95 2969 0318
TN16 ER 250 M U 9035 Ç 2/95 2969 0321
Diagramm – Wahl der Auflageplatte TN16 ER 300 M U 9035 Ç 2/95 2969 0324
Bezeichnung 55° WW Vollprofil, Außenbearbeitung Seite Bestell-Nr.
TN16 ER 080 W U 9035 Ç 2/95 2969 0500
TN16 ER 090 W U 9035 Ç 2/95 2969 0503
TN16 ER 100 W U 9035 Ç 2/95 2969 0506
TN16 ER 110 W U 9035 Ç 2/95 2969 0509
TN16 ER 120 W U 9035 Ç 2/95 2969 0512
TN16 ER 140 W U 9035 Ç 2/95 2969 0515
TN16 ER 160 W U 9035 Ç 2/95 2969 0518
TN16 ER 180 W U 9035 Ç 2/95 2969 0521
Sonderseite TN16 ER 190 W U 9035 Ç 2/95 2969 0524
TN16 ER 200 W U 9035 Ç 2/95 2969 0527
TN16 ER 280 W U 9035 Ç 2/95 2969 0530
Fertigungsmethode Bezeichnung 60° metrisch Vollprofil,Innenbearbeitung Seite Bestell-Nr.
TN11 NR 050 M U 9035 Ç 2/97 2969 0900
TN11 NR 075 M U 9035 Ç 2/97 2969 0903
TN11 NR 100 M U 9035 Ç 2/97 2969 0906
TN11 NL 100 M U 9035 Ç 2/97 2969 0908
TN11 NR 125 M U 9035 Ç 2/97 2969 0909
TN11 NL 125 M U 9035 Ç 2/97 2969 0910
TN11 NR 150 M U 9035 Ç 2/97 2969 0912
TN11 NL 150 M U 9035 Ç 2/97 2969 0913
TN16 NR 050 M U 9035 Ç 2/97 2969 0915
TN16 NR 075 M U 9035 Ç 2/97 2969 0918
TN16 NR 100 M U 9035 Ç 2/97 2969 0921
TN16 NL 100 M U 9035 Ç 2/97 2969 0922
TN16 NR 125 M U 9035 Ç 2/97 2969 0924
TN16 NL 125 M U 9035 Ç 2/97 2969 0925
TN16 NR 150 M U 9035 Ç 2/97 2969 0927
TN16 NL 150 M U 9035 Ç 2/97 2969 0928
TN16 NR 175 M U 9035 Ç 2/97 2969 0930
TN16 NL 175 M U 9035 Ç 2/97 2969 0931
TN16 NR 200 M U 9035 Ç 2/97 2969 0933
TN16 NL 200 M U 9035 Ç 2/97 2969 0934
TN16 NR 250 M U 9035 Ç 2/97 2969 0936
TN16 NR 300 M U 9035 Ç 2/97 2969 0939
Bezeichnung 55° WW Vollprofil, Innenbearbeitung Seite Bestell-Nr.
TN11 NR 140 W U 9035 Ç 2/98 2969 2000
TN11 NR 190 W U 9035 Ç 2/98 2969 2003
TN16 NR 080 W U 9035 Ç 2/98 2969 2006
TN16 NR 100 W U 9035 Ç 2/98 2969 2012
TN16 NR 110 W U 9035 Ç 2/98 2969 2015
TN16 NR 140 W U 9035 Ç 2/98 2969 2021
TN16 NR 160 W U 9035 Ç 2/98 2969 2024
TN16 NR 190 W U 9035 Ç 2/98 2969 2027
2/92
