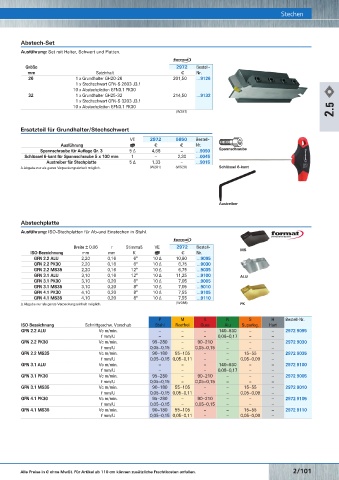

P. 500
Stechen
Spanstufen-Geometrie Bezeichnung Bestell-Nr. Abstech-Set Stechen
Einstech- und Abstechwende- Ausführung: Set mit Halter, Schwert und Platten.
schneidplatten AL F M R VA R/L-EC WF WM Seite
LFMX 2.00–0.16N F U 9035 – C – – – – – – Ç 2/102 2969 3197
LFMX 2.00–0.16N M U 9035 – – C – – – – – Ç 2/102 2969 3200 Größe 2972 Bestell-
LFMX 3.10–0.20N F U 9035 – C – – – – – – Ç 2/102 2969 3203 mm Satzinhalt € Nr.
LFMX 3.10–0.20N M U 9035 – – C – – – – – Ç 2/102 2969 3206 26 1 x Grundhalter GH20-26 201,50 …9126
LFMX 4.10–0.20N F U 9035 – C – – – – – – Ç 2/102 2969 3209 1 x Stechschwert GFN-S 2603 J3.1
LFMX 4.10–0.20N M U 9035 – – C – – – – – Ç 2/102 2969 3212 10 x Abstechplatten GFN3.1 PK30
LFMX 5.10–0.20N F U 9035 – C – – – – – – Ç 2/102 2969 3215 32 1 x Grundhalter GH25-32 214,50 …9132
LFMX 5.10–0.20N M U 9035 – – C – – – – – Ç 2/102 2969 3218 1 x Stechschwert GFN-S 3203 J3.1
LFMX 3.10–0.20S R M U 9035 – – C – – – – – Ç 2/102 2969 3221 10 x Abstechplatten GFN3.1 PK30
LFMX 3.10–0.20S L M U 9035 – – C – – – – – Ç 2/102 2969 3224 (W287) 2.5
LFMX 4.10–0.20S R M U 9035 – – C – – – – – Ç 2/102 2969 3227
LFMX 4.10–0.20S L M U 9035 – – C – – – – – Ç 2/102 2969 3230
LFMX 2.00–0.16S R6 M U 9035 – – C – – – – – Ç 2/102 2969 3233 Ersatzteil für Grundhalter/Stechschwert
LFMX 2.00–0.16S L6 M U 9035 – – C – – – – – Ç 2/102 2969 3236
LFMX 2.00–0.16S R12 M U 9035 – – C – – – – – Ç 2/102 2969 3239 VE 2972 5850 Bestell-
LFMX 2.00–0.16S L12 M U 9035 – – C – – – – – Ç 2/102 2969 3242 Ausführung € € Nr.
LCMF 130304-F U 9035 – C – – – – – – Ç 2/104 2969 4300 Spannschraube für Auflage Gr. 3 5 ∆ 4,68 – …9090 Spannschraube
LCMF 130404-F U 9035 – C – – – – – – Ç 2/104 2969 4305 Schlüssel 6-kant für Spannschraube 5 x 100 mm 1 – 2,30 …0045
LCMF 1303MO-MP U 9035 – – C – – – – – Ç 2/104 2969 4310 Austreiber für Stechplatte 5 ∆ 1,33 – …9015
LCMF 1304MO-MP U 9035 – – C – – – – – Ç 2/104 2969 4315 (W281) (W528) Schlüssel 6-kant
∆ Abgabe nur als ganze Verpackungseinheit möglich.
LCMF 160304-F U 9035 – C – – – – – – Ç 2/104 2969 4320
LCMF 160404-F U 9035 – C – – – – – – Ç 2/104 2969 4325
LCMF 160408-F U 9035 – C – – – – – – Ç 2/104 2969 4330
Austreiber
Grundhalter für Stechschwert Abstechplatte
Ausführung: ISO-Stechplatten für Ab-und Einstechen in Stahl.
Breite ± 0,06 r Stirnmaß VE 2972 Bestell-
ISO-Bezeichnung mm mm K € Nr. MS
GFN 2.2 ALU 2,20 0,16 6° 10 ∆ 10,80 …9095
GFN 2.2 PK30 2,20 0,16 6° 10 ∆ 6,75 …9030
GFN 2.2 MS35 2,20 0,16 12° 10 ∆ 6,75 …9035
GFN 3.1 ALU 3,10 0,16 12° 10 ∆ 11,25 …9100 ALU
GFN 3.1 PK30 3,10 0,20 8° 10 ∆ 7,05 …9005
GFN 3.1 MS35 3,10 0,20 8° 10 ∆ 7,05 …9010
GFN 4.1 PK30 4,10 0,20 8° 10 ∆ 7,55 …9105
GFN 4.1 MS35 4,10 0,20 8° 10 ∆ 7,55 …9110
Abmessungen h Abmessungen b Abmessungen L 2972 Bestell- ∆ Abgabe nur als ganze Verpackungseinheit möglich. (W288) PK
Bezeichnung mm mm mm für Stechschwert € Nr.
GH20-26 20 20 86 GFN-S 26.. 131,50 …9050 Maueller Eingriff
GH25-26 25 25 100 GFN-S 26.. 132,00 …9055 P M K N S H Bestell-Nr.
GH20-32 20 20 110 GFN-S 32.. 145,00 …9060 ISO-Bezeichnung Schnittgeschw. Vorschub Stahl Rostfrei Guss Alu Superleg. Hart Preisspalte und
GH25-32 25 25 110 GFN-S 32.. 145,50 …9065 GFN 2.2 ALU Vc m/min. – – – 140–630 – – 2972 9095 VE-Spalte
(W287) f mm/U – – – 0,08–0,17 – – wurden entfernt
GFN 2.2 PK30 Vc m/min. 95–280 – 90–210 – – – 2972 9030 und die
f mm/U 0,05–0,15 – 0,05–0,15 – – – Bestellnummer
GFN 2.2 MS35 Vc m/min. 90–180 55–105 – – 15–55 – 2972 9035 zusammen-
f mm/U 0,05–0,15 0,05–0,11 – – 0,05–0,09 – gefasst (vgl.
Stechschwert GFN 3.1 ALU Vc m/min. – – – 140–630 – – 2972 9100 Vorausgabe)
f mm/U – – – 0,08–0,17 – –
GFN 3.1 PK30 Vc m/min. 95–280 – 90–210 – – – 2972 9005
f mm/U 0,05–0,15 – 0,05–0,15 – – –
GFN 3.1 MS35 Vc m/min. 90–180 55–105 – – 15–55 – 2972 9010
f mm/U 0,05–0,15 0,05–0,11 – – 0,05–0,09 –
GFN 4.1 PK30 Vc m/min. 95–280 – 90–210 – – – 2972 9105
f mm/U 0,05–0,15 – 0,05–0,15 – – –
GFN 4.1 MS35 Vc m/min. 90–180 55–105 – – 15–55 – 2972 9110
f mm/U 0,05–0,15 0,05–0,11 – – 0,05–0,09 –
2/100 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 2/101
