Stechen

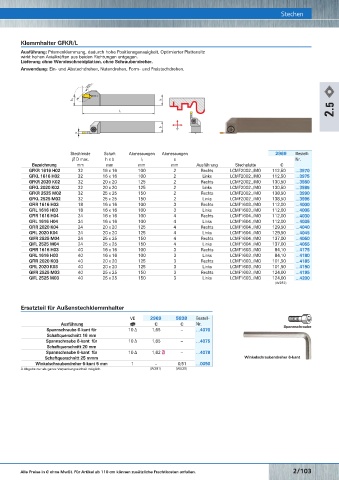

Abstechplatte Klemmhalter GFKR/L Stechen
Ausführung: Prismenklemmung, dadurch hohe Positionsgenauigkeit. Optimierter Plattensitz
wirkt hohen Axialkräften aus beiden Richtungen entgegen.
Lieferung ohne Wendeschneidplatten, ohne Schraubendreher.
Anwendung: Ein- und Abstechdrehen, Nutendrehen, Form- und Freistechdrehen.

2.5

Stechleiste Schaft Abmessungen Abmessungen 2969 Bestell-
∅ D max. h x b l 1 s Nr.
Bezeichnung mm mm mm mm Ausführung Stechplatte €
GFKR 1616 H02 32 16 x 16 100 2 Rechts LCMF2002../MO 112,50 …3970
GFKL 1616 H02 32 16 x 16 100 2 Links LCMF2002../MO 112,50 …3975
GFKR 2020 K02 32 20 x 20 125 2 Rechts LCMF2002../MO 130,50 …3980
GFKL 2020 K02 32 20 x 20 125 2 Links LCMF2002../MO 130,50 …3985
GFKR 2525 M02 32 25 x 25 150 2 Rechts LCMF2002../MO 138,50 …3990
GFKL 2525 M02 32 25 x 25 150 2 Links LCMF2002../MO 138,50 …3995
GFIR 1616 H03 18 16 x 16 100 3 Rechts LCMF1603../MO 112,00 …4000
GFIL 1616 H03 18 16 x 16 100 3 Links LCMF1603../MO 112,00 …4005
GFIR 1616 H04 24 16 x 16 100 4 Rechts LCMF1604../MO 112,00 …4030
GFIL 1616 H04 24 16 x 16 100 4 Links LCMF1604../MO 112,00 …4035
GFIR 2020 K04 24 20 x 20 125 4 Rechts LCMF1604../MO 129,50 …4040
GFIL 2020 K04 24 20 x 20 125 4 Links LCMF1604../MO 129,50 …4045
GIFR 2525 M04 24 25 x 25 150 4 Rechts LCMF1604../MO 137,00 …4050
Schnittgeschw. P M K N S H Bestell-Nr. GIFL 2525 M04 24 25 x 25 150 4 Links LCMF1604../MO 137,00 …4055
ISO-Bezeichnung Schneidstoffsorte Vorschub Stahl Rostfrei Guss Alu Superleg. Hart GFIR 1616 H03 40 16 x 16 100 3 Rechts LCMF1603../MO 84,10 …4175
LFMX 2.00-0.16N F U 9035 Vc m/min. 95–180 55–105 90–170 – 15–50 15–35 2969 3197 GFIL 1616 H03 40 16 x 16 100 3 Links LCMF1603../MO 84,10 …4180
f mm/U 0,05–0,15 0,05–0,11 0,05–0,15 – 0,05–0,09 0,1–0,2 GFIR 2020 K03 40 20 x 20 125 3 Rechts LCMF1603../MO 101,50 …4185
LFMX 2.00-0.16N M U 9035 Vc m/min. 95–180 55–105 90–170 140–630 15–50 15–35 2969 3200 GFIL 2020 K03 40 20 x 20 125 3 Links LCMF1603../MO 101,50 …4190
f mm/U 0,05–0,17 0,05–0,13 0,05–0,17 0,05–0,17 0,05–0,1 0,1–0,2 GIFR 2525 M03 40 25 x 25 150 3 Rechts LCMF1603../MO 124,00 …4195
LFMX 3.10-0.20N F U 9035 Vc m/min. 95–180 55–105 90–170 – 15–50 15–35 2969 3203 GIFL 2525 M03 40 25 x 25 150 3 Links LCMF1603../MO 124,00 …4200
f mm/U 0,07–0,17 0,07–0,13 0,07–0,17 – 0,07–0,1 0,1–0,2 (W287)
LFMX 3.10-0.20N M U 9035 Vc m/min. 95–180 55–105 90–170 140–630 15–50 15–35 2969 3206
f mm/U 0,07–0,2 0,07–0,15 0,07–0,2 0,07–0,2 0,07–0,12 0,1–0,2
LFMX 4.10-0.20N F U 9035 Vc m/min. 95–180 55–105 90–170 – 15–50 15–35 2969 3209
f mm/U 0,07–0,22 0,07–0,17 0,07–0,22 – 0,07–0,13 0,1–0,2 Ersatzteil für Außenstechklemmhalter
LFMX 4.10-0.20N M U 9035 Vc m/min. 95–180 55–105 90–170 140–630 15–50 15–35 2969 3212
f mm/U 0,07–0,25 0,07–0,19 0,07–0,25 0,07–0,25 0,07–0,15 0,1–0,2 VE 2969 5838 Bestell-
LFMX 5.10-0.20N F U 9035 Vc m/min. 95–180 55–105 90–170 – 15–50 15–35 2969 3215 Ausführung € € Nr.
f mm/U 0,07–0,25 0,07–0,19 0,07–0,25 – 0,07–0,15 0,1–0,2 Spannschraube 6-kant für 10 ∆ 1,65 – …4070 Spannschraube

LFMX 5.10-0.20N M U 9035 Vc m/min. 95–180 55–105 90–170 140–630 15–50 15–35 2969 3218 Schaftquerschnitt 16 mm
f mm/U 0,07–0,3 0,07–0,23 0,07–0,3 0,07–0,3 0,07–0,18 0,1–0,2 Spannschraube 6-kant für 10 ∆ 1,65 – …4075

LFMX 2.00-0.16SR6 M U 9035 Vc m/min. – – – – – – 2969 3233 Schaftquerschnitt 20 mm
f mm/U 0,05–0,14 0,05–0,14 0,05–0,14 – – – Spannschraube 6-kant für 10 ∆ 1,62 – …4078

LFMX 2.00-0.16SL6 M U 9035 Vc m/min. – – – – – – 2969 3236 Schaftquerschnitt 25 mmm Winkelschraubendreher 6-kant
f mm/U 0,05–0,14 0,05–0,14 0,05–0,14 – – – Winkelschraubendreher 6-kant 5 mm 1 – 0,51 …0050
LFMX 2.00-0.16SR12 M U 9035 Vc m/min. – – – – – – 2969 3239 ∆ Abgabe nur als ganze Verpackungseinheit möglich. (W281) (W530)
f mm/U 0,05–0,12 0,05–0,12 0,05–0,12 – – –
LFMX 2.00-0.16SL12 M U 9035 Vc m/min. – – – – – – 2969 3242
f mm/U 0,05–0,12 0,05–0,12 0,05–0,12 – – –
LFMX 3.10-0.20SR8 M U 9035 Vc m/min. 95–180 55–105 90–170 140–630 15–50 15–35 2969 3221
f mm/U 0,07–0,2 0,07–0,15 0,07–0,2 0,07–0,2 0,07–0,12 0,1–0,2
LFMX 3.10-0.20SL8 M U 9035 Vc m/min. 95–180 55–105 90–170 140–630 15–50 15–35 2969 3224
f mm/U 0,07–0,2 0,07–0,15 0,07–0,2 0,07–0,2 0,07–0,12 0,1–0,2
LFMX 4.10-0.20SR8 M U 9035 Vc m/min. 95–180 55–105 90–170 140–630 15–50 15–35 2969 3227
f mm/U 0,07–0,25 0,07–0,19 0,07–0,25 0,07–0,25 0,07–0,15 0,1–0,2
LFMX 4.10-0.20SL8 M U 9035 Vc m/min. 95–180 55–105 90–170 140–630 15–50 15–35 2969 3230
f mm/U 0,07–0,25 0,07–0,19 0,07–0,25 0,07–0,25 0,07–0,15 0,1–0,2

2/102 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 2/103
