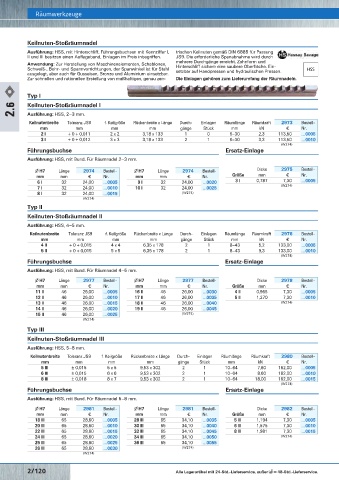

Page 519 - Rubix Werkzeugkatalog 2019-21

Räumwerkzeuge
Keilnuten-Stoßräumnadel Typ IV Räumwerkzeuge
Ausführung: HSS, mit Hinterschliff. Führungsbuchsen mit Kennziffer I, trischen Keilnuten gemäß DIN 6885 für Passung Keilnuten-Stoßräumnadel IV
II und III besitzen einen Auflagebund, Einlagen im Preis inbegriffen. JS9. Die erforderliche Spanabnahme wird durch
mehrere Durchgänge erreicht. Zahnform und Ausführung: HSS, 10–14 mm.
Anwendung: Zur Herstellung von Maschinenelementen, Schablonen, Hinterschliff sichern eine saubere Oberfläche. Ein-
Schweiß-, Bohr- und Spannvorrichtungen, der Spanwinkel ist für Stahl HSS Keilnutenbreite Toleranz JS9 f. Keilgröße Rückenbreite x Länge Durch- Einlagen Räumlänge Räumkraft 2983 Bestell-
ausgelegt, aber auch für Gusseisen, Bronze und Aluminium einsetzbar. setzbar auf Handpressen und hydraulischen Pressen. mm mm mm mm gänge Stück mm kN € Nr.
Zur schnellen und rationellen Erstellung von maßhaltigen, genau zen- Die Einlagen gehören zum Lieferumfang der Räumnadeln. 10 lV ± 0,018 10 x 8 14,29 x 352 3 2 20– 150 36,0 230,00 …0005
12 lV ± 0,021 12 x 8 14,29 x 352 3 2 20– 150 48,0 230,00 …0010
14 lV ± 0,021 14 x 9 14,29 x 352 3 2 20– 150 50,0 230,00 …0015
Typ I (W274)
2.6 Keilnuten-Stoßräumnadel I Führungsbuchse
Ausführung: HSS. Für Räumnadel 10–14 mm.
Ausführung: HSS, 2–3 mm.
Keilnutenbreite Toleranz JS9 f. Keilgröße Rückenbreite x Länge Durch- Einlagen Räumlänge Räumkraft 2973 Bestell- ∅ H7 Länge 2984 Bestell-
mm mm mm mm gänge Stück mm kN € Nr. mm mm € Nr.
2 l + 0 + 0,011 2 x 2 3,18 x 133 1 0 6– 30 2,3 113,50 …0005 32 lV 102 44,70 …0005
3 l + 0 + 0,012 3 x 3 3,18 x 133 2 1 6– 30 3,3 113,50 …0010 34 lV 102 44,70 …0010
(W274) 35 lV 102 44,70 …0015
Führungsbuchse Ersatz-Einlage 36 lV 102 44,70 …0020
Ausführung: HSS, mit Bund. Für Räumnadel 2–3 mm. 38 lV 102 44,70 …0025
40 lV 102 52,80 …0030
∅ H7 Länge 2974 Bestell- ∅ H7 Länge 2974 Bestell- Dicke 2975 Bestell- 42 lV 102 52,80 …0035
mm mm € Nr. mm mm € Nr. Größe mm € Nr. 44 lV 102 52,80 …0040
(W274)
6 l 32 24,00 …0005 9 l 32 24,00 …0020 3 l 0,787 7,30 …0005
7 l 32 24,00 …0010 10 l 32 24,00 …0025 (W274)
8 l 32 24,00 …0015 (W274) Typ V
(W274)
Keilnuten-Stoßräumnadel V
Typ II
Ausführung: HSS, 16–18 mm.
Keilnuten-Stoßräumnadel II Keilnutenbreite Toleranz JS9 f. Keilgröße Rückenbreite x Länge Durch- Einlagen Räumlänge Räumkraft 2986 Bestell-
Ausführung: HSS, 4–5 mm. mm mm mm mm gänge Stück mm kN € Nr.
16 V ± 0,021 16 x 10 19,05 x 387 4 3 20– 150 52,0 404,00 …0005
Keilnutenbreite Toleranz JS9 f. Keilgröße Rückenbreite x Länge Durch- Einlagen Räumlänge Räumkraft 2976 Bestell- 18 V ± 0,021 18 x 11 19,05 x 387 4 3 20– 150 55,0 404,00 …0010
mm mm mm mm gänge Stück mm kN € Nr. (W274)
4 ll + 0 + 0,015 4 x 4 6,35 x 178 2 1 8– 43 5,2 133,00 …0005 Führungsbuchse
5 ll + 0 + 0,015 5 x 5 6,35 x 178 2 1 8– 43 9,3 133,00 …0010
(W274) Ausführung: HSS. Für Räumnadel 16–18 mm.
Führungsbuchse Ersatz-Einlage
∅ H7 Länge 2987 Bestell-
Ausführung: HSS, mit Bund. Für Räumnadel 4–5 mm. mm mm € Nr.
52 V 127 121,00 …0005
∅ H7 Länge 2977 Bestell- ∅ H7 Länge 2977 Bestell- Dicke 2978 Bestell-
mm mm € Nr. mm mm € Nr. Größe mm € Nr. 54 V 127 121,00 …0010
11 ll 46 26,00 …0005 16 ll 46 26,00 …0030 4 ll 0,965 7,30 …0005 55 V 127 121,00 …0015
12 ll 46 26,00 …0010 17 ll 46 26,00 …0035 5 ll 1,270 7,30 …0010 56 V 127 121,00 …0020
13 ll 46 26,00 …0015 18 ll 46 26,00 …0040 (W274) 58 V 127 123,50 …0025
14 ll 46 26,00 …0020 19 ll 46 26,00 …0045 60 V 154 123,50 …0030
15 ll 46 26,00 …0025 (W274) 62 V 154 123,50 …0035
(W274) (W274)
Typ III Typ VI
Keilnuten-Stoßräumnadel III Keilnuten-Stoßräumnadel VI

Ausführung: HSS, 5–8 mm. Ausführung: HSS, 20–25 mm.
Keilnutenbreite Toleranz JS9 f. Keilgröße Rückenbreite x Länge Durch- Einlagen Räumlänge Räumkraft 2980 Bestell- Keilnutenbreite Toleranz JS9 f. Keilgröße Rückenbreite x Länge Durch- Einlagen Räumlänge Räumkraft 2989 Bestell-
mm mm mm mm gänge Stück mm kN € Nr. mm mm mm mm gänge Stück mm kN € Nr.
5 lll ± 0,015 5 x 5 9,53 x 302 2 1 10– 64 7,60 162,00 …0005 20 VI ± 0,026 20 x 12 25,4 x 489 5 4 20– 150 50,0 702,00 …0005
6 lll ± 0,015 6 x 6 9,53 x 302 2 1 10– 64 8,60 162,00 …0010 22 VI ± 0,026 22 x 14 25,4 x 489 5 4 20– 150 51,0 702,00 …0010
8 lll ± 0,018 8 x 7 9,53 x 302 2 1 10– 64 18,00 162,00 …0015 24 VI ± 0,026 24 x 14 25,4 x 489 5 4 20– 150 60,0 702,00 …0015
(W274) 25 VI ± 0,026 25 x 14 25,4 x 489 5 4 20– 150 61,0 702,00 …0020
Führungsbuchse Ersatz-Einlage (W274)
Ausführung: HSS, mit Bund. Für Räumnadel 5–8 mm. Führungsbuchse
∅ H7 Länge 2981 Bestell- ∅ H7 Länge 2981 Bestell- Dicke 2982 Bestell- Ausführung: HSS. Für Räumnadel 20–25 mm.
mm mm € Nr. mm mm € Nr. Größe mm € Nr.
18 lll 65 28,60 …0005 28 lll 65 34,10 …0035 5 lll 1,194 7,30 …0005 ∅ H7 Länge 2990 Bestell-
20 lll 65 28,60 …0010 30 lll 65 34,10 …0040 6 lll 1,575 7,30 …0010 mm mm € Nr.
22 lll 65 28,60 …0015 32 lll 65 34,10 …0045 8 lll 1,981 7,30 …0015 70 VI 154 447,50 …0005
24 lll 65 28,60 …0020 34 lll 65 34,10 …0050 (W274) 75 VI 154 455,50 …0010
25 lll 65 28,60 …0025 36 lll 65 34,10 …0055 80 VI 154 463,50 …0015
26 lll 65 28,60 …0030 (W274) 85 VI 154 471,50 …0020
(W274) (W274)

2/120 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 2/121
