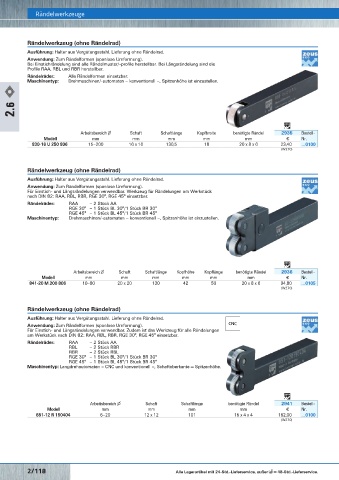

Page 517 - Rubix Werkzeugkatalog 2019-21

Rändelwerkzeuge
Rändelwerkzeug (ohne Rändelrad) Rändelwerkzeuge
Ausführung: Halter aus Vergütungsstahl. Lieferung ohne Rändelrad.
Anwendung: Zum Rändelformen (spanlose Umformung).
Bei Einstichrändelung sind alle Rändelmuster/-profile herstellbar. Bei Längsrändelung sind die
Profile RAA, RBL und RBR herstellbar.
Rändelräder: Alle Rändelformen einsetzbar.
Maschinentyp: Drehmaschinen/-automaten – konventionell –, Spitzenhöhe ist einzustellen.

2.6

Arbeitsbereich ∅ Schaft Schaftlänge Kopfbreite benötigte Rändel 2935 Bestell-
Modell mm mm mm mm mm € Nr.
830-16 U 250 806 15– 200 16 x 16 130,5 18 20 x 8 x 6 23,40 …0100
(W270)

Rändelwerkzeug (ohne Rändelrad)
Ausführung: Halter aus Vergütungsstahl. Lieferung ohne Rändelrad.
Anwendung: Zum Rändelformen (spanlose Umformung).
Für Einstich- und Längsrändelungen verwendbar. Werkzeug für Rändelungen am Werkstück
nach DIN 82: RAA, RBL, RBR, RGE 30°, RGE 45° einsetzbar.
Rändelräder: RAA – 2 Stück AA
RGE 30° – 1 Stück BL 30°/1 Stück BR 30°
RGE 45° – 1 Stück BL 45°/1 Stück BR 45°
Maschinentyp: Drehmaschinen/-automaten – konventionell –, Spitzenhöhe ist einzustellen.

Arbeitsbereich ∅ Schaft Schaftlänge Kopfhöhe Kopflänge benötigte Rändel 2936 Bestell-
Modell mm mm mm mm mm mm € Nr.
841-20 M 200 806 10– 80 20 x 20 130 42 50 20 x 8 x 6 94,80 …0105
(W270)

Rändelwerkzeug (ohne Rändelrad)
Ausführung: Halter aus Vergütungsstahl. Lieferung ohne Rändelrad.
Anwendung: Zum Rändelformen (spanlose Umformung). CNC
Für Einstich- und Längsrändelungen verwendbar. Zudem ist das Werkzeug für alle Rändelungen
am Werkstück nach DIN 82: RAA, RBL, RBR, RGE 30°, RGE 45° einsetzbar.
Rändelräder: RAA – 2 Stück AA
RBL – 2 Stück RBR
RBR – 2 Stück RBL
RGE 30° – 1 Stück BL 30°/1 Stück BR 30°
RGE 45° – 1 Stück BL 45°/1 Stück BR 45°
Maschinentyp: Langdrehautomaten – CNC und konventionell –, Schaftoberkante = Spitzenhöhe.

Arbeitsbereich ∅ Schaft Schaftlänge benötigte Rändel 2941 Bestell-
Modell mm mm mm mm € Nr.
851-12 R 150404 6– 20 12 x 12 101 15 x 4 x 4 162,00 …0100
(W270)
