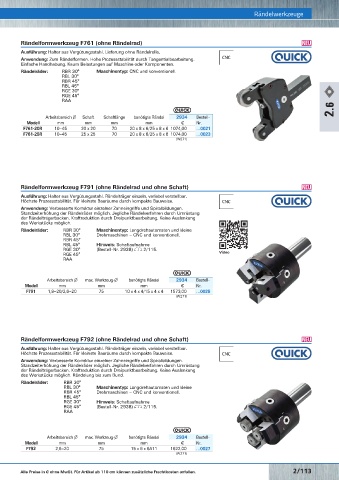

Rändelwerkzeuge
Rändelformwerkzeug F761 (ohne Rändelrad) Rändelwerkzeuge O
Rändelformen
Ausführung: Halter aus Vergütungsstahl. Lieferung ohne Rändelrolle.
• Alle Rändelprofile nach DIN 82 herstellbar Anwendung: Zum Rändelformen. Hohe Prozessstabilität durch Tangentialbearbeitung. CNC
• Rändeln an jeder Stelle des Werkstücks möglich
Einfache Handhabung. Kaum Belastungen auf Maschine oder Komponenten.
Rändelräder: RBR 30° Maschinentyp: CNC und konventionell.
Rändelformwerkzeug F711 (ohne Rändelrad) O RBL 30°

RBR 45°
RBL 45°
RGE 30°
RGE 45°
RAA
2.6
Arbeitsbereich ∅ Schaft Schaftlänge benötigte Rändel 2934 Bestell-
Modell mm mm mm mm € Nr.
F761-20R 10– 45 20 x 20 70 20 x 8 x 6/25 x 8 x 6 1074,00 …0021
F761-25R 10– 45 25 x 25 70 20 x 8 x 6/25 x 8 x 6 1074,00 …0023
(W271)

Rändelformwerkzeug F791 (ohne Rändelrad und ohne Schaft) O
Ausführung: Halter aus Vergütungsstahl. Rändelträger einzeln, variabel verstellbar.
Höchste Prozessstabilität. Für kleinste Bauräume durch kompakte Bauweise. CNC

Rändelformwerkzeug F712 (ohne Rändelrad) O Anwendung: Verbesserte Korrektur einzelner Zahneingriffe und Spiralbildungen.
Standzeiterhöhung der Rändelräder möglich. Jegliche Rändelverfahren durch Umrüstung
der Rändelträgerbacken. Kraftreduktion durch Dreipunktbearbeitung. Keine Auslenkung
des Werkstücks möglich.
Rändelräder: RBR 30° Maschinentyp: Langdrehautomaten und kleine
RBL 30° Drehmaschinen – CNC und konventionell.
RBR 45°
RBL 45° Hinweis: Schaftaufnahme
RGE 30° (Bestell-Nr. 2938) Ç 2/115.
RGE 45° Video

RAA

Arbeitsbereich ∅ max. Werkzeug-∅ benötigte Rändel 2934 Bestell-
Modell mm mm mm € Nr.
F791 1,8– 20/2,6– 20 75 10 x 4 x 4/15 x 4 x 4 1573,00 …0025
(W271)

Rändelformwerkzeug F751 (ohne Rändelrad) O Rändelformwerkzeug F792 (ohne Rändelrad und ohne Schaft) O
Ausführung: Halter aus Vergütungsstahl. Rändelträger einzeln, variabel verstellbar.
Höchste Prozessstabilität. Für kleinste Bauräume durch kompakte Bauweise. CNC

Anwendung: Verbesserte Korrektur einzelner Zahneingriffe und Spiralbildungen.
Standzeiterhöhung der Rändelräder möglich. Jegliche Rändelverfahren durch Umrüstung
der Rändelträgerbacken. Kraftreduktion durch Dreipunktbearbeitung. Keine Auslenkung
des Werkstücks möglich. Rändelung bis zum Bund.
Rändelräder: RBR 30°
RBL 30° Maschinentyp: Langdrehautomaten und kleine
RBR 45° Drehmaschinen – CNC und konventionell.
RBL 45°
RGE 30° Hinweis: Schaftaufnahme
RGE 45° (Bestell-Nr. 2938) Ç 2/115.
RAA

Arbeitsbereich ∅ max. Werkzeug-∅ benötigte Rändel 2934 Bestell-
Modell mm mm mm € Nr.
F792 2,6– 20 75 15 x 6 x 6A11 1622,00 …0027
(W271)
