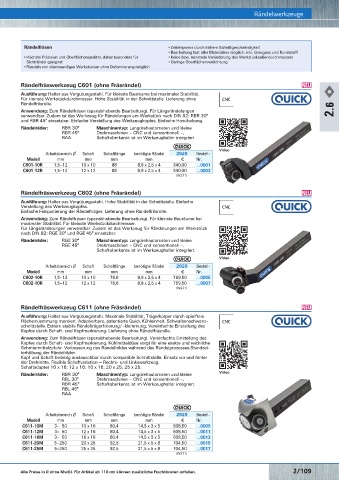

Page 508 - Rubix Werkzeugkatalog 2019-21

Rändelwerkzeuge
Eigenschaften der Rändelverfahren Rändelwerkzeuge
Rändelfräsen • Zeitersparnis durch höhere Schnittgeschwindigkeit
• Bearbeitung fast aller Materialien möglich, inkl. Grauguss und Kunststoff
• Höchste Präzision und Oberflächenqualität, daher besonders für • Keine bzw. minimale Veränderung des Werkstückaußendurchmessers
Rändelformen Rändelfräsen Sichträndel geeignet • Geringe Oberflächenverdichtung
• Rändeln von dünnwandigen Werkstücken ohne Deformierung möglich
Anwendung • Bearbeitung von kaltumformbaren Werkstoffen • Bearbeitung von fast allen Werkstoffen möglich
• Rändelformen an dünnwandigen Werkstücken • Dünnwandige Werkstücke lassen sich bearbeiten Rändelfräswerkzeug C601 (ohne Fräsrändel) O
ist problematisch • Für Sichträndel geeignet – höchste Rändelqualität
• Breiter Anwendungsbereich Ausführung: Halter aus Vergütungsstahl. Für kleinste Bauräume bei maximaler Stabilität.
• Begrenzter Anwendungsbereich Für kleinste Werkstückdurchmesser. Hohe Stabilität in der Schnittstelle. Lieferung ohne CNC
• Alle Rändelformen und Rändelprofile können • Nur die Rändelprofile RAA und RGE sind Rändelfräsrolle.
hergestellt werden herstellbar 2.6
• Für Stirn- und Innenrändelung geeignet Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung). Für Längsrändelungen
• Bearbeitet werden können ausschließlich verwendbar. Zudem ist das Werkzeug für Rändelungen am Werkstück nach DIN 82: RBR 30°
• Rändelung bis zum Bund möglich zylindrische Werkstücke in axialer Bearbeitungs- und RBR 45° einsetzbar. Einfache Verstellung des Werkzeugkopfes. Einfache Handhabung.
• Werkzeug kann an jeder Stelle des Werkstückes richtung Rändelräder: RBR 30° Maschinentyp: Langdrehautomaten und kleine
angesetzt werden • Zum Ansetzen des Werkzeuges im mittleren Be - RBR 45° Drehmaschinen – CNC und konventionell –,
reich des Werkstückes ist ein Einstich erforderlich RAA Schaftoberkante ist im Werkzeughalter integriert.

Eigenschaften • Durch Werkstoffverdrängung wird der • Keine erhebliche Veränderung des Außendurch- Arbeitsbereich ∅ Schaft Schaftlänge benötigte Rändel 2929 Bestell- Video

Außendurchmesser des Werkstückes vergrößert messers vom Werkstück Modell mm mm mm mm € Nr.
• Die Oberfläche wird verdichtet • Geringe Oberflächenverdichtung C601-10R 1,5– 12 10 x 10 88 8,9 x 2,5 x 4 340,00 …0001
• Höhere Maschinenbelastung als beim Rändel- • Hohe Präzision und Oberflächengüte des Rändels C601-12R 1,5– 12 12 x 12 88 8,9 x 2,5 x 4 340,00 …0003
fräsen (W271)
• Geringere Maschinenbelastung

Handhabung • Vorbereitung des Werkstückes generell • Präzise Werkzeugeinstellung und Feinjustierung Rändelfräswerkzeug C602 (ohne Fräsrändel) O
nicht erforderlich erforderlich Ausführung: Halter aus Vergütungsstahl. Hohe Stabilität in der Schnittstelle. Einfache
• Sehr einfache Handhabung des Werkzeuges • Präzise Vorbereitung des Werkstückes erforderlich Verstellung des Werkzeugkopfes. CNC
Einfache Feinjustierung der Rändelträger. Lieferung ohne Rändelfräsrolle.
Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung). Für kleinste Bauräume bei
maximaler Stabilität. Für kleinste Werkstückdurchmesser.
Für Längsrändelungen verwendbar. Zudem ist das Werkzeug für Rändelungen am Werkstück
nach DIN 82: RGE 30° und RGE 45° einsetzbar.
Rändelräder: RGE 30° Maschinentyp: Langdrehautomaten und kleine
RGE 45° Drehmaschinen – CNC und konventionell –,
Schaftoberkante ist im Werkzeughalter integriert.
Video

Arbeitsbereich ∅ Schaft Schaftlänge benötigte Rändel 2929 Bestell-
Modell mm mm mm mm € Nr.
C602-10R 1,5– 12 10 x 10 76,6 8,9 x 2,5 x 4 769,50 …0005
C602-10R 1,5– 12 12 x 12 76,6 8,9 x 2,5 x 4 769,50 …0007
(W271)

Rändelfräswerkzeug C611 (ohne Fräsrändel) O
Ausführung: Halter aus Vergütungsstahl. Maximale Stabilität, Trägerkörper durch spielfreie
Flächenklemmung montiert. Adaptierbare, patentierte Quick Kühleinheit. Schwalbenschwanz- CNC
schnittstelle. Extrem stabile Rändelträgerfixierung/ -klemmung. Vereinfachte Einstellung des
Kopfes durch Schaft- und Kopfmarkierung. Lieferung ohne Rändelfräsrolle.
Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung). Vereinfachte Einstellung des
Kopfes durch Schaft- und Kopfmarkierung. Kühlmitteldüse sorgt für eine exakte und reichliche
Schmiermittelzufuhr. Verbesserung des Rändelbildes während des Rändelprozesses.Standzei-
terhöhung der Rändelräder.
Kopf und Schaft beliebig austauschbar durch kompatible Schnittstelle. Einsatz vor und hinter
der Drehmitte. Flexible Schaftvariation = Rechts- und Linkswerkzeug.
Schaftadapter 10 x 16; 12 x 16; 16 x 16; 20 x 25; 25 x 25.
Rändelräder: RBR 30° Maschinentyp: Langdrehautomaten und kleine Video
RBL 30° Drehmaschinen – CNC und konventionell –,
RBR 45° Schaftoberkante ist im Werkzeughalter integriert.
RBL 45°
RAA

Arbeitsbereich ∅ Schaft Schaftlänge benötigte Rändel 2929 Bestell-
Modell mm mm mm mm € Nr.
C611-10M 3– 50 10 x 16 80,4 14,5 x 3 x 5 608,50 …0009
C611-12M 3– 50 12 x 16 80,4 14,5 x 3 x 5 608,50 …0011
C611-16M 3– 50 16 x 16 80,4 14,5 x 3 x 5 608,50 …0013
C611-20M 5– 250 20 x 25 92,5 21,5 x 5 x 8 704,50 …0015
C611-25M 5– 250 25 x 25 92,5 21,5 x 5 x 8 704,50 …0017
(W271)
