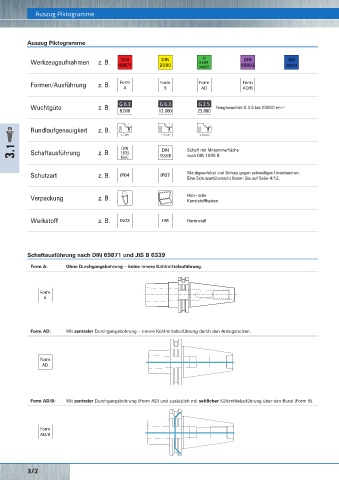

Auszug Piktogramme
Auszug Piktogramme

JIS
DIN
DIN
ISO
DIN
Werkzeugaufnahmen z. B. 69871 2080 B 6339 69893 26623
MAS/BT
Formen/Ausführung z. B. Form Form Form Form
A
AD/B
B
AD
Wuchtgüte z. B. fein gewuchtet G 2.5 bei 25000 min -1 QUALITÄT GEWINNT.

100% MADE BY HAIMER – 100% MADE IN GERMANY
Rundlaufgenauigkeit z. B.
≤ 3 µm ≤ 5 µm ≤ 30 µm HAIMER ist ein mittelständisches, international aktives Familien-
unternehmen, das im bayerischen Igenhausen innovative, hoch-
3.1 Schaftausführung z. B. 1835 1835 B Schaft mit Mitnehmer fläche präzise Produkte rund um die Werkzeugmaschine herstellt.
DIN
DIN
HAIMER Qualitätsprodukte, 100% made in Germany, finden
nach DIN 1835 B
B+E
weltweit Anwendung in der Zerspanung, vor allem in den Bran-
chen Automobil, Luft- und Raumfahrt, Energie, Schienenverkehr
Schutzart z. B. IP64 IP67 Staubgeschützt und Schutz gegen zeitweiliges Untertauchen. sowie im allgemeinen Maschinenbau.
Eine Schutzartübersicht finden Sie auf Seite 4/12.
Als Weltmarktführer im Bereich Schrumpf- und Auswuchttechnik
und europäischer Marktführer im Bereich Werkzeugspanntechnik
Verpackung z. B. Holz- oder ist HAIMER der technologische Vorsprung seiner Produkte sehr
Kunststoffkasten
wichtig, weshalb jährlich zwischen 8 und 10% des Umsatzes in
Forschung und Entwicklung investiert werden.
Sonderseite
Werkstoff z. B. INOX HM Hartmetall

Schaftausführung nach DIN 69871 und JIS B 6339

Form A: Ohne Durchgangsbohrung – keine innere Kühlmittelzuführung.

Form
A HAIMER –
Ihr Systemanbieter

rund um die
Form AD: Mit zentraler Durchgangsbohrung – innere Kühlmittelzuführung durch den Anzugsbolzen.
Werkzeugmaschine

Form
AD

Form AD/B: Mit zentraler Durchgangsbohrung (Form AD) und zusätzlich mit seitlicher Kühlmittelzuführung über den Bund (Form B).

Form
AD/B

Werkzeugtechnik

3/2 Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen.
