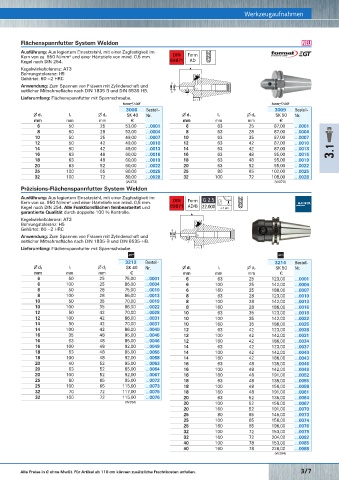

Page 538 - Rubix Werkzeugkatalog 2019-21

Werkzeugaufnahmen und Zubehör
DIN 69871 Teil 1 Flächenspannfutter System Weldon Werkzeugaufnahmen O
Form B Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im DIN Form
2
Mit seitlichen Kühlmittelbohrungen, Anzugbolzen nach DIN 69872, Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm. 69871 AD
ISO 7388/II-B oder mit Ringnut. Kegel nach DIN 254.
Kegelwinkeltoleranz: AT3
Bohrungstoleranz: H5
Gehärtet: 60 –2 HRC
Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und
seitlicher Mitnahmefläche nach DIN 1835 B und DIN 6535 HB.

Lieferumfang: Flächenspannfutter mit Spannschraube.

3006 Bestell- 3009 Bestell-
∅ d 1 l 1 ∅ d 2 SK 40 Nr. ∅ d 1 l 1 ∅ d 2 SK 50 Nr.
mm mm mm € mm mm mm €
6 50 25 53,00 …0001 6 63 25 87,00 …0001
Größe SK 40 SK 50 8 50 28 53,00 …0004 8 63 28 87,00 …0004
L3 15,9 15,9 10 50 35 49,00 …0007 10 63 35 87,00 …0007
L4 min. 35 35,1 12 50 42 49,00 …0010 12 63 42 87,00 …0010
T M16 M24 14 50 42 49,00 …0013 14 63 42 87,00 …0013
B1 16,1 25,7 16 63 48 60,00 …0016 16 63 48 95,00 …0016 3.1
B2 22,8 35,5 18 63 48 60,00 …0019 18 63 48 95,00 …0019
B3 25 37,7
20 63 52 60,00 …0022 20 63 52 95,00 …0022
25 100 65 80,00 …0025 25 80 65 102,00 …0025
32 100 72 80,00 …0028 32 100 72 108,00 …0028
(W373) (W373)
JIS B 6339 Präzisions-Flächenspannfutter System Weldon

Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im
Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm. DIN Form
2
Kegel nach DIN 254. Alle Funktionsflächen feinbearbeitet und 69871 AD/B ≤ 3 µm
garantierte Qualität durch doppelte 100 % Kontrolle.
Kegelwinkeltoleranz: AT3
Bohrungstoleranz: H5
Gehärtet: 60 –2 HRC
Anwendung: Zum Spannen von Fräsern mit Zylinderschaft und
seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB.
Lieferumfang: Flächenspannfutter mit Spannschraube.

Größe BT 40 BT 50 3212 Bestell- 3214 Bestell-
D1 44,45 69,85 ∅ d 1 l 1 ∅ d 2 SK 40 Nr. ∅ d 1 l 1 ∅ d 2 SK 50 Nr.
D2 17 25 mm mm mm € mm mm mm €
D3 63 100 6 50 25 75,00 …0001 6 63 25 123,00 …0001
D4 59 42 6 100 25 86,00 …0004 6 100 25 142,00 …0004
L1 65,40 101,80 8 50 28 75,00 …0010 6 160 25 188,00 …0007
L2 27 38 8 100 28 86,00 …0013 8 63 28 123,00 …0010
L3 25 35 10 50 35 70,00 …0019 8 100 28 142,00 …0013

L4 45 51 10 100 35 86,00 …0022 8 160 28 186,00 …0016

T M16 M24 12 50 42 70,00 …0028 10 63 35 123,00 …0019

B1 16,1 25,7 12 100 42 86,00 …0031 10 100 35 142,00 …0022

B2 22,6 35,4 14 50 42 70,00 …0037 10 160 35 186,00 …0025

14 100 42 86,00 …0040 12 63 42 123,00 …0028

16 35 48 95,00 …0045 12 100 42 142,00 …0031

DIN 69893 16 63 48 85,00 …0046 12 160 42 186,00 …0034

16 100 48 92,00 …0049 14 63 42 123,00 …0037

18 63 48 85,00 …0055 14 100 42 142,00 …0040
18 100 48 92,00 …0058 14 160 42 186,00 …0043
20 40 52 95,00 …0063 16 63 48 135,00 …0046
20 63 52 85,00 …0064 16 100 48 142,00 …0049
20 100 52 92,00 …0067 16 160 48 191,00 …0052
25 60 65 95,00 …0072 18 63 48 135,00 …0055
25 100 65 115,00 …0073 18 100 48 156,00 …0058
32 70 72 117,00 …0075 18 160 48 191,00 …0061
32 100 72 115,00 …0076 20 63 52 135,00 …0064
(W394) 20 100 52 156,00 …0067
20 160 52 191,00 …0070
25 80 65 145,00 …0073
25 100 65 156,00 …0074
25 160 65 196,00 …0076
32 100 72 153,00 …0079
D1 D2 max. D3 L1 L2 min. L3 L4 L5 G 32 160 72 204,00 …0082
HSK 63 63 53 48,010 32 16 26 6,3 12,54 M18 x 1,0 40 100 78 153,00 …0085
HSK 100 100 88 75,013 50 16 29 10,0 20,02 M24 x 1,5 40 160 78 226,00 …0088
(W394)
