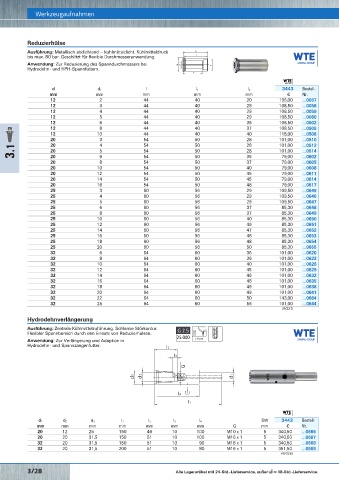

Page 559 - Rubix Werkzeugkatalog 2019-21

Werkzeugaufnahmen
Reduzierhülse Konstruktive Vorteile
Ausführung: Metallisch abdichtend – kühlmitteldicht. Kühlmitteldruck O
bis max. 80 bar. Geschlitzt für flexible Durchmesseranwendung. O HAIMER Schrumpffutter
Anwendung: Zur Reduzierung des Spanndurchmessers bei G G G
Hydrodehn- und HPH-Spannfuttern.
O

d d 1 l l 1 l 2 3443 Bestell-
mm mm mm mm mm € Nr.
12 2 44 40 20 196,00 …0057
12 3 44 40 29 108,50 …0058
12 4 44 40 29 108,50 …0059
12 5 44 40 29 108,50 …0060
12 6 44 40 36 108,50 …0502
12 8 44 40 37 108,50 …0505
12 10 44 40 40 118,00 …0508
20 3 54 50 28 101,00 …0510
101,00
28
50
4
20
…0512
54
3.1 20 5 54 50 28 101,00 …0514
54
…0602
20
6
50

79,00
36
20 8 54 50 37 79,00 …0605
20 10 54 50 40 79,00 …0608
20 12 54 50 45 79,00 …0611
20 14 54 50 45 79,00 …0614
20 16 54 50 48 79,00 …0617
25 3 60 56 29 109,50 …0645 Kurze Einführfase
25 4 60 56 29 109,50 …0646
25 5 60 56 29 109,50 …0647
25 6 60 56 37 85,30 …0648 Enge Bohrung, hohe Pressung
25 8 60 56 37 85,30 …0649
25 10 60 56 40 85,30 …0650
25 12 60 56 46 85,30 …0651
25 14 60 56 47 85,30 …0652 Safe-Lock Auszugsicherung
25 16 60 56 48 85,30 …0653 optional für Werkzeug und Aufnahme
25 18 60 56 48 85,30 …0654
25 20 60 56 50 85,30 …0655
32 6 64 60 36 101,00 …0620 Standardmäßig Gewinde für
32 8 64 60 36 101,00 …0623 Wuchtschrauben
32 10 64 60 40 101,00 …0626
32 12 64 60 45 101,00 …0629
32 14 64 60 46 101,00 …0632
32 16 64 60 48 101,00 …0635
32 18 64 60 49 101,00 …0638
32 20 64 60 49 101,00 …0641
32 22 64 60 50 143,00 …0664 Feingewuchtet auf G2,5 bei
32 25 64 60 56 101,00 …0644 25.000 1/min
(W327)
Hydrodehnverlängerung
Ausführung: Zentrale Kühlmittelzuführung. Schlanke Störkontur.
Flexibler Spannbereich durch den Einsatz von Reduzierhülsen.
Anwendung: Zur Verlängerung und Adaption in ≤ 6 µm
Hydrodehn- und Spannzangenfutter.
l2
l3
Alle Funktionsflächen
G
feinbearbeitet
d3 d2 d1
l4
l1

d 1 d 2 d 3 l 1 l 2 l 3 l 4 SW 3443 Bestell-
mm mm mm mm mm mm mm G mm € Nr.
20 12 25 150 46 10 100 M10 x 1 5 340,50 …0666 Werkzeugtechnik
20 20 31,5 150 51 10 100 M16 x 1 5 340,50 …0667
32 20 31,5 150 51 10 90 M16 x 1 5 340,50 …0668
32 20 31,5 200 51 10 90 M16 x 1 5 351,50 …0669
(W326)
