Page 560 - Rubix Werkzeugkatalog 2019-21

Werkzeugaufnahmen

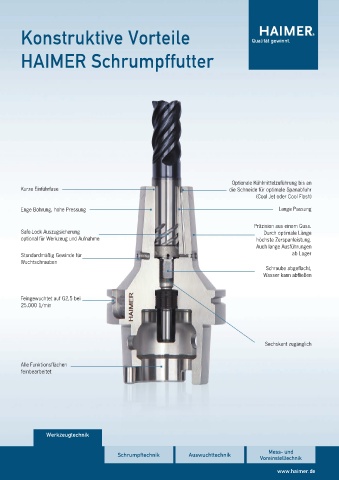

Reduzierhülse Konstruktive Vorteile
HAIMER Schrumpffutter

d d 1 l l 1 l 2 3443 Bestell-
mm mm mm mm mm € Nr.
12 2 44 40 20 196,00 …0057
12 3 44 40 29 108,50 …0058
12 4 44 40 29 108,50 …0059
12 5 44 40 29 108,50 …0060
12 6 44 40 36 108,50 …0502
12 8 44 40 37 108,50 …0505
12 10 44 40 40 118,00 …0508
20 3 54 50 28 101,00 …0510 Sonderseite
20 4 54 50 28 101,00 …0512
20 5 54 50 28 101,00 …0514
20 6 54 50 36 79,00 …0602
20 8 54 50 37 79,00 …0605
20 10 54 50 40 79,00 …0608
20 12 54 50 45 79,00 …0611
20 14 54 50 45 79,00 …0614 Optionale Kühlmittelzuführung bis an
20 16 54 50 48 79,00 …0617
25 3 60 56 29 109,50 …0645 Kurze Einführfase die Schneide für optimale Spanabfuhr
25 4 60 56 29 109,50 …0646 (Cool Jet oder Cool Flash)
25 5 60 56 29 109,50 …0647
25 6 60 56 37 85,30 …0648 Enge Bohrung, hohe Pressung Lange Passung
25 8 60 56 37 85,30 …0649
25 10 60 56 40 85,30 …0650
25 12 60 56 46 85,30 …0651 Präzision aus einem Guss.
25 14 60 56 47 85,30 …0652 Safe-Lock Auszugsicherung Durch optimale Länge
25 16 60 56 48 85,30 …0653 optional für Werkzeug und Aufnahme
25 18 60 56 48 85,30 …0654 höchste Zerspanleistung.
25 20 60 56 50 85,30 …0655 Auch lange Ausführungen
32 6 64 60 36 101,00 …0620 Standardmäßig Gewinde für ab Lager
32 8 64 60 36 101,00 …0623 Wuchtschrauben
32 10 64 60 40 101,00 …0626
32 12 64 60 45 101,00 …0629 Schraube abgeflacht,
32 14 64 60 46 101,00 …0632 Wasser kann abfließen
32 16 64 60 48 101,00 …0635
32 18 64 60 49 101,00 …0638
32 20 64 60 49 101,00 …0641
32 22 64 60 50 143,00 …0664 Feingewuchtet auf G2,5 bei
32 25 64 60 56 101,00 …0644 25.000 1/min
(W327)
Hydrodehnverlängerung

Sechskant zugänglich

Alle Funktionsflächen
feinbearbeitet

d 1 d 2 d 3 l 1 l 2 l 3 l 4 SW 3443 Bestell-
mm mm mm mm mm mm mm G mm € Nr.

20 12 25 150 46 10 100 M10 x 1 5 340,50 …0666 Werkzeugtechnik

20 20 31,5 150 51 10 100 M16 x 1 5 340,50 …0667
32 20 31,5 150 51 10 90 M16 x 1 5 340,50 …0668

32 20 31,5 200 51 10 90 M16 x 1 5 351,50 …0669

(W326) Schrumpftechnik Auswuchttechnik Mess- und
Voreinstelltechnik
3/29
3/28 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. www.haimer.de
