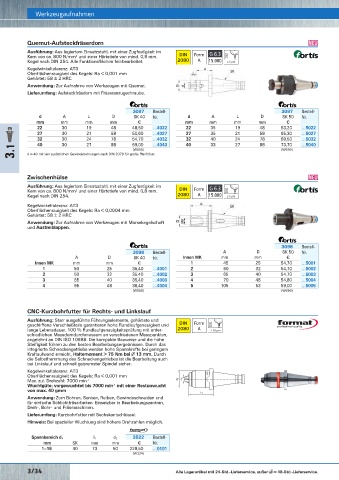

Page 565 - Rubix Werkzeugkatalog 2019-21

Werkzeugaufnahmen
Quernut-Aufsteckfräserdorn O CNC-Präzisions-Kurzbohrfutter für Rechts- und Linkslauf Werkzeugaufnahmen
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Ausführung: Starr ausgeführte Führungselemente, gehärtete und
Kern von ca. 800 N/mm und einer Härtetiefe von mind. 0,8 mm. DIN Form geschliffene Verschleißteile garantieren hohe Rundlaufgenauigkeit
2
Kegel nach DIN 254. Alle Funktionsflächen feinbearbeitet. 2080 A ≤ 5 µm und lange Lebensdauer. Durch die Selbsthemmung des Schneckenge-
triebes ist die Bearbeitung auch bei Linkslauf und schnell gebremster
Kegelwinkeltoleranz: AT3 Spindel sicher.
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Gehärtet: 58 ± 2 HRC Kegelwinkeltoleranz: AT3
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Anwendung: Zur Aufnahme von Werkzeugen mit Quernut.
Anwendung: Zum Bohren, Senken, Reiben, Gewindeschneiden und
Lieferumfang: Aufsteckfräsdorn mit Fräseranzugschraube.
für einfache Schlichtfräsarbeiten. Einsetzbar in Bearbeitungszentren,
Dreh-, Bohr- und Fräsmaschinen.
Lieferumfang: Kurzbohrfutter mit Sechskantschlüssel.
3097 Bestell- 3097 Bestell-
d A L D SK 40 Nr. d A L D SK 50 Nr. Hinweis: Bei spezieller Wuchtung sind höhere Drehzahlen möglich.
mm mm mm mm € mm mm mm mm €

22 30 19 48 48,50 …4022 22 35 19 48 63,20 …5022 Spannbereich d 1 3480 Bestell-
27 30 21 58 50,60 …4027 27 35 21 58 65,30 …5027 mm SK mm mm € Nr.
d 2
l 1
32 30 24 78 54,70 …4032 32 40 24 78 69,50 …5032 1– 16 40* 73 50 268,50 …0007
40
73,70
…5040
88
33
27
30
88
27
…4040
40
59,00
3.1 d = 40 mit vier zusätzlichen Gewindebohrungen nach DIN 2079 für große Planfräser. (W050) * Mit Ringnut für automatische Werkzeugspannung. 50 334,00 …0009
50
77
1– 16

(W050)

(W318)

Zwischenhülse O CNC-Präzisions-Bohrfutter für Rechts- und Linkslauf
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im
Kern von ca. 800 N/mm und einer Härtetiefe von mind. 0,8 mm. DIN Form Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm.
2
2
Kegel nach DIN 254. 2080 A ≤ 5 µm Kegel nach DIN 254.
Kegelwinkeltoleranz: AT3
Kegelwinkeltoleranz: AT3 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Oberflächenrauigkeit des Kegels: Ra < 0,0004 mm Bohrungstoleranz: H5
Gehärtet: 58 ± 2 HRC
Gehärtet: 58 ±2 HRC
Anwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft Anwendung: Einsatz auf CNC-Maschinen und Bearbeitungszentren.
und Austreiblappen.
Zur Aufnahme von Werkzeugen mit Zylinderschaft und seitlicher
Mitnahmefläche.

Lieferumfang: CNC-Präzisions-Bohrfutter mit eingebauter
3098 Bestell- Spannschraube.
3098 Bestell- A D SK 50 Nr.
A D SK 40 Nr. Innen MK mm mm €
Innen MK mm mm € 1 45 25 54,70 …5001 Spannbereich d 1 d 2 l 1 3531 Bestell-
1 50 25 35,40 …4001 2 60 32 54,70 …5002 mm SK mm mm € Nr.
2 50 32 35,40 …4002 3 65 40 54,70 …5003 0,3– 8 40 36 62 294,00 …0002
3 65 40 35,40 …4003 4 70 48 54,80 …5004 0,5– 13 40 50 83 246,00 …0005
4 95 48 36,40 …4004 5 105 53 59,00 …5005 2,5– 16 40 57 83 258,50 …0010
(W050) (W050) 0,5– 13 50 50 100 306,50 …0015
2,5– 16 50 57 100 317,00 …0020
(W325)
CNC-Kurzbohrfutter für Rechts- und Linkslauf
Ausführung: Starr ausgeführte Führungselemente, gehärtete und
geschliffene Verschleißteile garantieren hohe Rundlaufgenauigkeit und DIN Form CNC-Bohrfutter für Rechts- und Linkslauf O
lange Lebensdauer. 100 % Rundlaufgenauigkeitsprüfung mit unter- 2080 A ≤ 30 µm
schiedlichen Messdorndurchmessern an verschiedenen Messpunkten, Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im
angelehnt an DIN ISO 10888. Die kompakte Bauweise und die hohe Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm.
2
Steifigkeit führen zu den besten Bearbeitungsergebnissen. Durch das Kegel nach DIN 254.
integrierte Schneckengetriebe werden hohe Spannkräfte bei geringem
Kraftaufwand erreicht, Haltemoment > 75 Nm bei ∅ 13 mm. Durch Kegelwinkel: AT3
die Selbsthemmung des Schneckengetriebes ist die Bearbeitung auch Gehärtet: 58 ± 2 HRC
bei Linkslauf und schnell gebremster Spindel sicher. Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Kegelwinkeltoleranz: AT3 Lieferumfang: Kurzbohrfutter mit Sechskantschlüssel.
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Max. zul. Drehzahl: 7000 min
-1
Wuchtgüte: vorgewuchtet bis 7000 min mit einer Restunwucht Spannbereich d 1 3098 Bestell-
-1
d 2
l 1
von max. 40 gmm mm SK mm mm € Nr.
Anwendung: Zum Bohren, Senken, Reiben, Gewindeschneiden und 1,5– 16 40 50 95 202,00 …6969
für einfache Schlichtfräsarbeiten. Einsetzbar in Bearbeitungszentren, (W052)
Dreh-, Bohr- und Fräsmaschinen.
Lieferumfang: Kurzbohrfutter mit Sechskantschlüssel.
Hinweis: Bei spezieller Wuchtung sind höhere Drehzahlen möglich.
Spannbereich d 1 l 1 d 2 3522 Bestell-
mm SK mm mm € Nr.
1– 16 40 73 50 229,50 …0101
(W324)
3/34 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/35
