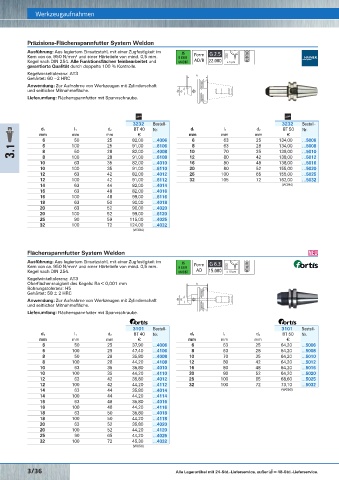

Page 567 - Rubix Werkzeugkatalog 2019-21

Werkzeugaufnahmen
Präzisions-Flächenspannfutter System Weldon Präzisions-Spannzangenfutter Typ ER Werkzeugaufnahmen
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im JIS Ausführung: Feingewuchtet. Aus legiertem Einsatzstahl, mit einer
Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm. B 6339 Form Zugfestigkeit im Kern von ca. 950 N/mm und einer Härtetiefe von
2
2
Kegel nach DIN 254. Alle Funktionsflächen feinbearbeitet und MAS/BT AD/B ≤ 3 µm mind. 0,5 mm. Alle Funktionsflächen feinbearbeitet und garantierte
garantierte Qualität durch doppelte 100 % Kontrolle. Qualität durch doppelte 100 % Kontrolle.
Kegelwinkeltoleranz: AT3 l1 Kegeltoleranz: AT3
Gehärtet: 60 –2 HRC Gehärtet: 60 –2 HRC
Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft in

und seitlicher Mitnahmefläche. d2 d1 Spannzangen nach ISO (früher DIN 6499).
Lieferumfang: Flächenspannfutter mit Spannschraube. Lieferumfang: Spannzangenfutter komplett mit Spannmutter
(gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).

Hinweis: Das Maß l 2 gibt die maximale Einstecktiefe für Werkzeuge

an.
3232 Bestell- 3232 Bestell-
d 1 l 1 d 2 BT 40 Nr. d 1 l 1 d 2 BT 50 Nr. Spann- 3234 Bestell-
mm mm mm € mm mm mm € bereich Spann- BT 40 Nr.
l 2
d 1
l 1

6 50 25 82,00 …4006 6 63 25 134,00 …5006 mm zange mm mm mm €

3.1 6 100 25 91,00 …6106 8 63 28 134,00 …5008 0,5– 10 ER16 28 70 * * 83,00 …4160
8
70
28
82,00

…4008
50
35
10
138,00
…5010
ER16
100
0,5– 10
…4161
28
89,00
28
100

…5012
80
42
8
12
…6108
91,00
138,00
*

10 63 35 82,00 …4010 16 80 48 138,00 …5016 0,5– 10 ER16 28 160 57 115,00 …4162

…4250
70
42
1 – 16
ER25
83,00
10 100 35 91,00 …6110 20 80 52 155,00 …5020 1 – 16 ER25 42 100 57 98,00 …4251
12 63 42 82,00 …4012 25 100 65 155,00 …5025 1 – 16 ER25 42 160 57 147,00 …4252
12 100 42 91,00 …6112 32 105 72 162,00 …5032 1,5– 20 ER32 50 70 64 86,00 …4320
14 63 44 82,00 …4014 (W394) 1,5– 20 ER32 50 100 64 101,00 …4321
16 63 48 82,00 …4016 1,5– 20 ER32 50 160 64 149,00 …4323
16 100 48 99,00 …6116 2,5– 26 ER40 63 70 73 98,00 …4400
18 63 50 90,00 …4018 2,5– 26 ER40 63 100 73 115,00 …4401
20 63 52 90,00 …4020 2,5– 26 ER40 63 160 73 162,00 …4402
20 100 52 99,00 …6120 (W394)
25 90 59 115,00 …4025 * Durchbohrt.
32 100 72 124,00 …4032
(W394)
Flächenspannfutter System Weldon O Spannzangenfutter Typ ER O
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im JIS Form Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im
Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm. B 6339 Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm.
2
2
Kegel nach DIN 254. MAS/BT AD ≤ 10 µm Kegel nach DIN 254.
Kegelwinkeltoleranz: AT3 Kegelwinkeltoleranz: AT3
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm l1 Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Bohrungstoleranz: H5 Gehärtet: 58 ± 2 HRC
Gehärtet: 58 ± 2 HRC
Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft
Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft d2 d1 in Spannzangen nach DIN 6499 (ER).
und seitlicher Mitnahmefläche.
Lieferumfang: Spannzangenfutter komplett mit Spannfutter.
Lieferumfang: Flächenspannfutter mit Spannschraube.

3103 Bestell-
3101 Bestell- 3101 Bestell- Spannbereich d 1 l 1 BT 40 Nr.
d 1 l 1 d 2 BT 40 Nr. d 1 l 1 d 2 BT 50 Nr. mm Spannzange mm mm €

mm mm mm € mm mm mm € 1– 10 ER16 32 63 47,20 …0001
6 50 25 37,90 …4006 6 63 25 64,20 …5006 1– 10 ER16 32 100 55,40 …0004
6 100 25 47,40 …4106 8 63 28 64,20 …5008 1– 10 ER16 32 160 94,40 …0007
8 50 28 35,80 …4008 10 70 35 64,20 …5010 1– 16 ER25 42 60 47,20 …0010
8 100 28 44,20 …4108 12 80 42 64,20 …5012 1– 16 ER25 42 100 55,40 …0013
10 63 35 35,80 …4010 16 80 48 64,20 …5016 1– 16 ER25 42 160 94,40 …0016
10 100 35 44,20 …4110 20 80 52 64,20 …5020 2– 20 ER32 50 70 49,20 …0019
12 63 42 35,80 …4012 25 100 65 68,60 …5025 2– 20 ER32 50 100 59,50 …0022
12 100 42 44,20 …4112 32 100 72 73,10 …5032 2– 20 ER32 50 160 96,40 …0025
14 63 44 35,80 …4014 (W050) 3– 26 ER40 63 80 53,40 …0028
14 100 44 44,20 …4114 3– 26 ER40 63 100 67,70 …0031
16 63 48 35,80 …4016 3– 26 ER40 63 160 100,50 …0034
16 100 48 44,20 …4116 (W050)
18 63 50 35,80 …4018
18 100 50 44,20 …4118
20 63 52 35,80 …4020
20 100 52 44,20 …4120
25 90 65 44,20 …4025
32 100 72 45,30 …4032
(W050)
3/36 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/37
