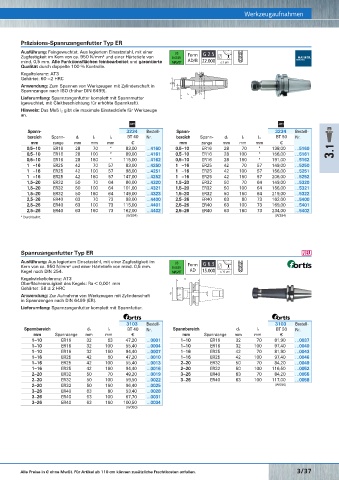

Page 568 - Rubix Werkzeugkatalog 2019-21

Werkzeugaufnahmen
Präzisions-Flächenspannfutter System Weldon Präzisions-Spannzangenfutter Typ ER Werkzeugaufnahmen
Ausführung: Feingewuchtet. Aus legiertem Einsatzstahl, mit einer JIS
Zugfestigkeit im Kern von ca. 950 N/mm und einer Härtetiefe von B 6339 Form
2
mind. 0,5 mm. Alle Funktionsflächen feinbearbeitet und garantierte MAS/BT AD/B ≤ 3 µm
Qualität durch doppelte 100 % Kontrolle.
Kegeltoleranz: AT3
Gehärtet: 60 –2 HRC
Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft in d 1

Spannzangen nach ISO (früher DIN 6499). 8°
l 2
Lieferumfang: Spannzangenfutter komplett mit Spannmutter l 1
(gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).

Hinweis: Das Maß l 2 gibt die maximale Einstecktiefe für Werkzeuge

an.
3232 Bestell-
d 1 l 1 d 2 BT 50 Nr. Spann- 3234 Bestell- Spann- 3234 Bestell-
mm mm mm € bereich Spann- BT 40 Nr. bereich Spann- BT 50 Nr.
l 1
l 2
d 1
d 1
l 1
l 2
6 63 25 134,00 …5006 mm zange mm mm mm € mm zange mm mm mm €
8 63 28 134,00 …5008 0,5– 10 ER16 28 70 * 83,00 …4160 0,5– 10 ER16 28 70 * 138,00 …5160
10 70 35 138,00 …5010 0,5– 10 ER16 28 100 * 89,00 …4161 0,5– 10 ER16 28 100 * 156,00 …5161 3.1
12 80 42 138,00 …5012 0,5– 10 ER16 28 160 * 115,00 …4162 0,5– 10 ER16 28 160 * 191,00 …5162
16 80 48 138,00 …5016 1 – 16 ER25 42 70 57 83,00 …4250 1 – 16 ER25 42 70 57 149,00 …5250

20 80 52 155,00 …5020 1 – 16 ER25 42 100 57 98,00 …4251 1 – 16 ER25 42 100 57 156,00 …5251

25 100 65 155,00 …5025 1 – 16 ER25 42 160 57 147,00 …4252 1 – 16 ER25 42 160 57 206,00 …5252

32 105 72 162,00 …5032 1,5– 20 ER32 50 70 64 86,00 …4320 1,5– 20 ER32 50 70 64 149,00 …5320

(W394)

1,5– 20 ER32 50 100 64 101,00 …4321 1,5– 20 ER32 50 100 64 156,00 …5321
1,5– 20 ER32 50 160 64 149,00 …4323 1,5– 20 ER32 50 160 64 219,00 …5322

2,5– 26 ER40 63 70 73 98,00 …4400 2,5– 26 ER40 63 80 73 162,00 …5400
2,5– 26 ER40 63 100 73 115,00 …4401 2,5– 26 ER40 63 100 73 169,00 …5401

2,5– 26 ER40 63 160 73 162,00 …4402 2,5– 26 ER40 63 160 73 234,00 …5402

(W394) (W394)
* Durchbohrt.
Flächenspannfutter System Weldon O Spannzangenfutter Typ ER O
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im JIS Form
Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm. B 6339
2
Kegel nach DIN 254. MAS/BT AD ≤ 10 µm
Kegelwinkeltoleranz: AT3 l1
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Gehärtet: 58 ± 2 HRC
Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft
in Spannzangen nach DIN 6499 (ER).
Lieferumfang: Spannzangenfutter komplett mit Spannfutter.

3103 Bestell- 3103 Bestell-
3101 Bestell- Spannbereich d 1 l 1 BT 40 Nr. Spannbereich d 1 l 1 BT 50 Nr.
d 1 l 1 d 2 BT 50 Nr. mm Spannzange mm mm € mm Spannzange mm mm €
mm mm mm € 1– 10 ER16 32 63 47,20 …0001 1– 10 ER16 32 70 81,90 …0037
6 63 25 64,20 …5006 1– 10 ER16 32 100 55,40 …0004 1– 10 ER16 32 100 97,40 …0040

8 63 28 64,20 …5008 1– 10 ER16 32 160 94,40 …0007 1– 16 ER25 42 70 81,90 …0043

10 70 35 64,20 …5010 1– 16 ER25 42 60 47,20 …0010 1– 16 ER25 42 100 97,40 …0046

12 80 42 64,20 …5012 1– 16 ER25 42 100 55,40 …0013 2– 20 ER32 50 70 84,20 …0049

16 80 48 64,20 …5016 1– 16 ER25 42 160 94,40 …0016 2– 20 ER32 50 100 116,50 …0052

20 80 52 64,20 …5020 2– 20 ER32 50 70 49,20 …0019 3– 26 ER40 63 70 84,20 …0055
25 100 65 68,60 …5025 2– 20 ER32 50 100 59,50 …0022 3– 26 ER40 63 100 117,00 …0058

32 100 72 73,10 …5032 2– 20 ER32 50 160 96,40 …0025 (W050)

(W050) 3– 26 ER40 63 80 53,40 …0028
3– 26 ER40 63 100 67,70 …0031
3– 26 ER40 63 160 100,50 …0034
(W050)

3/36 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/37
