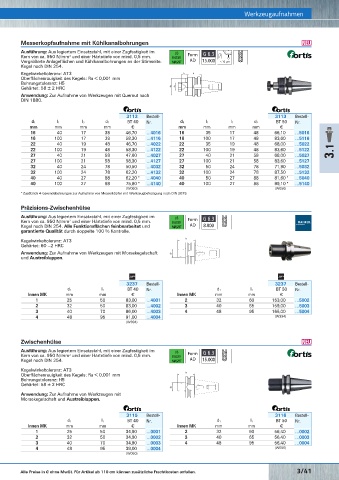

Page 572 - Rubix Werkzeugkatalog 2019-21

Messerkopfaufnahme mit Kühlkanalbohrungen Werkzeugaufnahmen O
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im JIS
Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm. B 6339 Form
2
Vergrößerte Anlageflächen und Kühlkanalbohrungen an der Stirnseite. MAS/BT AD ≤ 10 µm
Kegel nach DIN 254.
Kegelwinkeltoleranz: AT3
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Bohrungstoleranz: H5
Gehärtet: 58 ± 2 HRC
Anwendung: Zur Aufnahme von Werkzeugen mit Quernut nach
DIN 1880.

d 1 l 3113 Bestell- d 1 3113 Bestell-
BT 50
BT 40
d 2
l 2
l 1
2
l 1
d 2
mm mm mm mm € Nr. mm mm mm mm € Nr.
16 40 17 38 46,70 …4016 16 35 17 48 66,10 …5016
16 100 17 38 58,30 …4116 16 100 17 48 83,60 …5116
22 40 19 48 46,70 …4022 22 35 19 48 68,00 …5022
22 100 19 48 58,30 …4122 22 100 19 48 83,60 …5122 3.1

27 40 21 58 47,60 …4027 27 40 21 58 68,00 …5027

27 100 21 58 58,30 …4127 27 100 21 58 83,60 …5127

32 40 24 78 50,50 …4032 32 50 24 78 71,90 …5032

32 100 24 78 62,20 …4132 32 100 24 78 87,50 …5132
40 40 27 88 62,20 * …4040 40 50 27 88 81,60 * …5040
40 100 27 88 75,80 * …4140 40 100 27 88 99,10 * …5140
(W050) (W050)
* Zusätzlich 4 Gewindebohrungen zur Aufnahme von Messerköpfen mit Werkzeugbefestigung nach DIN 2079.
Präzisions-Zwischenhülse
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im JIS
Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm. B 6339 Form
2
Kegel nach DIN 254. Alle Funktionsflächen feinbearbeitet und MAS/BT AD
garantierte Qualität durch doppelte 100 % Kontrolle.

Kegelwinkeltoleranz: AT3 l1
Gehärtet: 60 –2 HRC
Anwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft d1
und Austreiblappen.

3237 Bestell- 3237 Bestell-
d 1 l 1 BT 40 Nr. d 1 l 1 BT 50 Nr.
Innen MK mm mm € Innen MK mm mm €
1 25 50 83,00 …4001 2 32 60 153,00 …5002
2 32 50 83,00 …4002 3 40 65 159,00 …5003
3 40 70 86,00 …4003 4 48 95 165,00 …5004
4 48 95 91,00 …4004 (W394)
(W394)
Zwischenhülse O
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im JIS Form
Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm. B 6339
2
Kegel nach DIN 254. MAS/BT AD

Kegelwinkeltoleranz: AT3
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm l1
Bohrungstoleranz: H5
Gehärtet: 58 ± 2 HRC
d1
Anwendung: Zur Aufnahme von Werkzeugen mit
Morsekegelschaft und Austreiblappen.

3115 Bestell- 3116 Bestell-

d 1 l 1 BT 40 Nr. d 1 l 1 BT 50 Nr.
Innen MK mm mm € Innen MK mm mm €
1 25 50 34,90 …0001 2 32 60 56,40 …0002
2 32 50 34,90 …0002 3 40 65 56,40 …0003
3 40 70 34,90 …0003 4 48 95 56,40 …0004
4 48 95 39,00 …0004 (W050)
(W050)

MF Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/41
