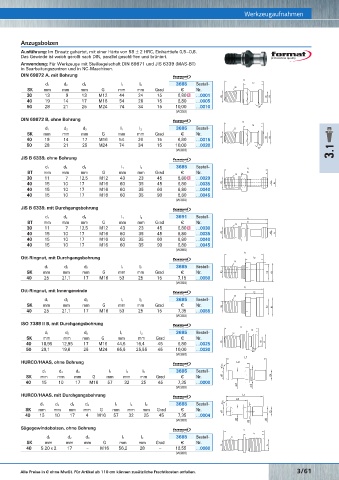

Page 592 - Rubix Werkzeugkatalog 2019-21

Werkzeugaufnahmen
Bitte doppelte
Strich­
Anzugsbolzen zeichnungen
löschen
Ausführung: Im Einsatz gehärtet, mit einer Härte von 58 ± 2 HRC, Einhärttiefe 0,5–0,8. (HN9203935
Das Gewinde ist weich gerollt nach DIN, parallel geschliffen und brüniert. Oberknoten)
Anwendung: Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS 6339 (MAS-BT) O
in Bearbeitungszentren und in NC-Maschinen. * O

DIN 69872 A, mit Bohrung G G G
O O ƒ
3685 Bestell- O O
d 1 d 2 d 3 l 1 l 2 * *
SK mm mm mm G mm mm Grad € Nr. G G G
30 13 9 13 M12 44 24 15 6,80 …0001 G G G O O ƒ
40 19 14 17 M16 54 26 15 6,80 …0005 G * G G
50 28 21 25 M24 74 34 15 10,00 …0010 ƒ O
(W380) * O
G G G
DIN 69872 B, ohne Bohrung O
O O
O *
3685 Bestell- * G G
d 1 d 2 d 3 l 1 l 2 G
SK mm mm mm G mm mm Grad € Nr. O
40 19 14 17 M16 54 26 15 6,80 …0015 G G G * O
50 28 21 25 M24 74 34 15 10,00 …0020 G G G
(W380) ƒ 3.1 * O O
JIS B 6339, ohne Bohrung G G G
ƒ
d 1 d 2 d 3 l 1 l 2 3685 Bestell- O L2 L1
BT mm mm mm G mm mm Grad € Nr. * O d1 G
30 11 7 12,5 M12 43 23 45 6,80 …0029 d2 d3
40 15 10 17 M16 60 35 45 6,80 …0035 G G G L2 L1
40 15 10 17 M16 60 35 60 6,80 …0040 d1 G
40 15 10 17 M16 60 35 90 6,80 …0045 d2 d3 d4
O
(W380) * O
G G
JIS B 6339, mit Durchgangsbohrung
3691 Bestell-
d 1 d 2 d 3 l 1 l 2 O
BT mm mm mm G mm mm Grad € Nr. * O
30 11 7 12,5 M12 43 23 45 6,80 …0030
40 15 10 17 M16 60 35 45 6,80 …0035 G G G
40 15 10 17 M16 60 35 60 6,80 …0040
40 15 10 17 M16 60 35 90 6,80 …0045
(W380)
O
Ott-Ringnut, mit Durchgangsbohrung O
*
d 1 d 2 d 3 l 1 l 2 3685 Bestell-
SK mm mm mm G mm mm Grad € Nr. G G G
40 25 21,1 17 M16 53 25 15 7,15 …0050
(W380)
O
Ott-Ringnut, mit Innengewinde O
*
3685 Bestell-
d 1 d 2 d 3 l 1 l 2
SK mm mm mm G mm mm Grad € Nr. G G G
40 25 21,1 17 M16 53 25 15 7,35 …0055
(W380)
ISO 7388 II B, mit Durchgangsbohrung
O
O
3685 Bestell-
d 1 d 2 d 3 l 1 l 2 *
SK mm mm mm G mm mm Grad € Nr.
40 18,95 12,95 17 M16 44,5 16,4 45 6,80 …0025 G G G
50 29,1 19,6 25 M24 65,5 25,55 45 10,00 …0030 ƒ
(W380)
L1
HURCO/HAAS, ohne Bohrung L2
d 1 d 2 d 3 l 1 l 2 l 3 3685 Bestell-
SK mm mm mm G mm mm mm Grad € Nr. d1 G
40 15 10 17 M16 57 32 25 45 7,35 …0000
(W380) d2 d3
HURCO/HAAS, mit Durchgangsbohrung L1
L2
3685 Bestell-
d 1 d 2 d 3 d 4 l 1 l 2 l 3
SK mm mm mm mm G mm mm mm Grad € Nr. d1 G
40 15 10 17 4 M16 57 32 25 45 7,35 …0004
(W380) d2 d4
d3
Sägegewindebolzen, ohne Bohrung O
O
3685 Bestell-
d 1 d 2 d 3 l 1 l 2 *
SK mm mm mm G mm mm Grad € Nr.
40 S 20 x 2 17 – M16 56,2 28 – 16,55 …0060 G G
(W380)
MF Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/61
