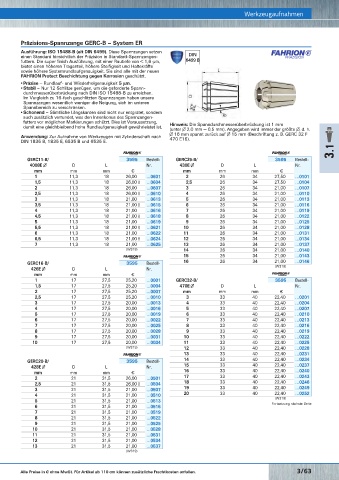

Werkzeugaufnahmen
Präzisions-Anzugsbolzen Präzisions-Spannzange GERC-B – System ER Werkzeugaufnahmen
Ausführung: ISO 15488-B (alt DIN 6499). Diese Spannzangen setzen R
einen Standard hinsichtlich der Präzision in Standard-Spannzangen- DIN
futtern. Die super finish Ausführung, mit einer Rautiefe von < 1,6 µm, 6499 B
bietet einen höheren Traganteil, höhere Steifigkeit und Haltekräfte
sowie höhere Systemrundlaufgenauigkeit. Sie sind alle mit der neuen
FAHRION Protect Beschichtung gegen Korrosion geschützt.
• Präzise – Rundlauf- und Wiederholgenauigkeit 5 µm.
• Stabil – Nur 12 Schlitze genügen, um die geforderte Spann-
durchmesserüberbrückung nach DIN ISO 15488-B zu erreichen.
Im Vergleich zu 16-fach geschlitzten Spannzangen haben unsere
Spannzangen wesentlich weniger die Neigung, sich im unteren
Spannbereich zu verschränken.

• Schonend – Sämtliche Längskanten sind nicht nur entgratet, sondern
auch zusätzlich verrundet, was den Innenkonus des Spannzangen-
futters vor möglichen Markierungen schützt. Dies ist Voraussetzung, Hinweis: Die Spanndurchmesserüberbrückung ist 1 mm
damit eine gleichbleibend hohe Rundlaufgenauigkeit gewährleistet ist.
(unter ∅ 2,0 mm = 0,5 mm). Angegeben wird immer der größte ∅, d. h.
Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach ∅ 16 mm spannt zurück auf ∅ 15 mm (Beschriftung z. B. GERC 32 F
DIN 1835 B, 1835 E, 6535 B und 6535 E. 470 E16).

3.1

GERC11-B/ 3595 Bestell- GERC25-B/ 3595 Bestell-
4008E ∅ D L Nr. 430E ∅ D L Nr.
mm mm mm € mm mm mm €
1 11,3 18 26,00 …0601 2 26 34 27,50 …0101
1,5 11,3 18 26,00 ◊ …0604 2,5 26 34 27,50 …0104

2 11,3 18 26,00 …0607 3 26 34 21,00 …0107
2,5 11,3 18 26,00 ◊ …0610 4 26 34 21,00 …0110

3 11,3 18 21,00 …0613 5 26 34 21,00 …0113
3,5 11,3 18 21,00 ◊ …0615 6 26 34 21,00 …0116

4 11,3 18 21,00 …0616 7 26 34 21,00 …0119

4,5 11,3 18 21,00 ◊ …0618 8 26 34 21,00 …0122

5 11,3 18 21,00 …0619 9 26 34 21,00 …0125

5,5 11,3 18 21,00 ◊ …0621 10 26 34 21,00 …0128

6 11,3 18 21,00 …0622 11 26 34 21,00 …0131
6,5 11,3 18 21,00 ◊ …0624 12 26 34 21,00 …0134

7 11,3 18 21,00 …0625 13 26 34 21,00 …0137

(W319) 14 26 34 21,00 …0140

15 26 34 21,00 …0143

GERC16-B/ 3595 Bestell- 16 26 34 21,00 …0146
(W319)
426E ∅ D L Nr.
mm mm mm €
1 17 27,5 25,20 …0001 GERC32-B/ 3595 Bestell-
1,5 17 27,5 25,20 …0004 470E ∅ D L Nr.
2 17 27,5 25,20 …0007 mm mm mm €
2,5 17 27,5 25,20 …0010 3 33 40 22,40 …0201
3 17 27,5 20,00 …0013 4 33 40 22,40 …0204
4 17 27,5 20,00 …0016 5 33 40 22,40 …0207

5 17 27,5 20,00 …0019 6 33 40 22,40 …0210
6 17 27,5 20,00 …0022 7 33 40 22,40 …0213

7 17 27,5 20,00 …0025 8 33 40 22,40 …0216

8 17 27,5 20,00 …0028 9 33 40 22,40 …0219

9 17 27,5 20,00 …0031 10 33 40 22,40 …0222

10 17 27,5 20,00 …0034 11 33 40 22,40 …0225

(W319) 12 33 40 22,40 …0228

13 33 40 22,40 …0231

GERC20-B/ 3595 Bestell- 14 33 40 22,40 …0234

428E ∅ D L Nr. 15 33 40 22,40 …0237

mm mm mm € 16 33 40 22,40 …0240

2 21 31,5 26,00 …0501 17 33 40 22,40 …0243

2,5 21 31,5 26,00 ◊ …0504 18 33 40 22,40 …0246

3 21 31,5 21,00 …0507 19 33 40 22,40 …0249

4 21 31,5 21,00 …0510 20 33 40 22,40 …0252
5 21 31,5 21,00 …0513 (W319)
6 21 31,5 21,00 …0516 Fortsetzung nächste Seite
7 21 31,5 21,00 …0519
8 21 31,5 21,00 …0522
9 21 31,5 21,00 …0525
10 21 31,5 21,00 …0528
11 21 31,5 21,00 …0531
12 21 31,5 21,00 …0534
13 21 31,5 21,00 …0537
(W319)
