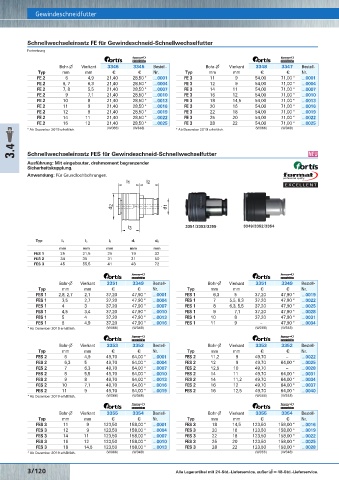

Page 651 - Rubix Werkzeugkatalog 2019-21

Gewindeschneidfutter
Schnellwechseleinsatz FE für Gewindeschneid-Schnellwechselfutter Gewindeschneidfutter
Synchro-Gewindeschneidfutter mit Minimallängenausgleich
Fortsetzung
Bei CNC-Bearbeitungszentren wird die Vorschubachse mit der Drehbewegung
der Spindel synchronisiert. Dadurch können mit diesen synchronisierten Spindeln
Bohr-∅ Vierkant 3346 3345 Bestell- Bohr-∅ Vierkant 3348 3347 Bestell- Gewinde mit Werkzeugaufnahmen ohne Längenausgleich („rigid”-tapping)
Typ mm mm € € Nr. Typ mm mm € € Nr. geschnitten werden. In der Praxis zeigen sich jedoch Synchronisationsfehler.
FE 2 6 4,9 21,40 28,50 * …0001 FE 3 11 9 54,00 71,00 * …0001 Bei Verwendung von starren Gewindeschneidfuttern entstehen als Folge hohe

FE 2 8, 7 6,3 21,40 28,50 * …0004 FE 3 12 9 54,00 71,00 * …0004 Axialkräfte, die die Standzeit durch hohe Flankenreibung verringern und zu
nicht lehrenhaltigen oder unsauberen Gewinden führen. Durch den Einsatz
FE 2 7, 8 5,5 21,40 28,50 * …0007 FE 3 14 11 54,00 71,00 * …0007 von Gewindeschneidfuttern mit Minimallängenausgleich wird dieses Problem

FE 2 9 7,1 21,40 28,50 * …0010 FE 3 16 12 54,00 71,00 * …0010 beseitigt.
FE 2 10 8 21,40 28,50 * …0013 FE 3 18 14,5 54,00 71,00 * …0013
FE 2 11 9 21,40 28,50 * …0016 FE 3 20 16 54,00 71,00 * …0016
FE 2 12 9 21,40 28,50 * …0019 FE 3 22 18 54,00 71,00 * …0019 Synchro-Gewindeschneidfutter mit Minimallängenausgleich O
FE 2 14 11 21,40 28,50 * …0022 FE 3 25 20 54,00 71,00 * …0022 Ausführung: Mit Zylinderschaft
FE 2 16 12 21,40 28,50 * …0025 FE 3 28 22 54,00 71,00 * …0025
* Ab Dezember 2019 erhältlich. (W066) (W348) * Ab Dezember 2019 erhältlich. (W066) (W348) Anwendung: Zur Aufnahme von Spannzangen.

Schaft-∅ D Spannzange mm mm 3356 Bestell-
D 1
L 1
für Gewindebohrer
€

mm
Nr.
3.4 Schnellwechseleinsatz FES für Gewindeschneid-Schnellwechselfutter O M3– M8 20 ER16 28 58 254,00 …0001

58
34
20
ER20
M3– M12
…0004
268,50

Ausführung: Mit eingebauter, drehmoment begrenzender M3– M8 25 ER16 28 60 271,00 …0007

Sicherheitskupplung. M4– M20 25 ER25 34 61 303,50 …0010

M4– M27 25 ER32 55 64 327,00 …0013
Anwendung: Für Grundlochbohrungen.
(W349)
l1 l2
Synchro-Gewindeschneidfutter mit Minimallängenausgleich O
Ausführung: Mit Steilkegelaufnahme.
Anwendung: Zur Aufnahme von Spannzangen.
d2 d1
3499 Bestell-
L 1
D 1
O SK für Gewindebohrer Spannzange mm mm € Nr.

l3 3351/3353/3355 3349/3352/3354 40 M3– M8 ER16 28 79 387,00 …0001

40 M3– M12 ER20 34 85 393,50 …0004

40 M4– M20 ER25 42 90 398,50 …0007
Typ l 1 l 2 l 3 d 1 d 2 40 M4– M27 ER32 50 100 445,50 …0010

mm mm mm mm mm 50 M3– M8 ER16 28 79 427,00 …0013

FES 1 25 21,5 25 19 32 50 M3– M12 ER20 34 85 434,50 …0016

FES 2 34 35 31 31 50 50 M4– M20 ER25 42 90 439,50 …0019

FES 3 45 55,5 41 48 72 50 M4– M27 ER32 50 100 510,50 …0022
(W349)
Synchro-Gewindeschneidfutter mit Minimallängenausgleich O
Bohr-∅ Vierkant 3351 3349 Bestell- Bohr-∅ Vierkant 3351 3349 Bestell-
Typ mm mm € € Nr. Typ mm mm € € Nr. Ausführung: Mit Steilkegelaufnahme.
FES 1 2,8, 2,7 2,1 37,20 47,90 * …0001 FES 1 6,3 5 37,20 47,90 * …0019 Anwendung: Zur Aufnahme von Spannzangen.
FES 1 3,5 2,7 37,20 47,90 * …0004 FES 1 7 5,5, 6,3 37,20 47,90 * …0022 3502 Bestell-
FES 1 4 3 37,20 47,90 * …0007 FES 1 8 6,3, 5,5 37,20 47,90 * …0025 D 1 L 1
FES 1 4,5 3,4 37,20 47,90 * …0010 FES 1 9 7,1 37,20 47,90 * …0028 BT für Gewindebohrer Spannzange mm mm € Nr.

FES 1 5 4 37,20 47,90 * …0013 FES 1 10 8 37,20 47,90 * …0031 40 M3– M8 ER16 28 79 394,50 …0001

FES 1 6 4,9 37,20 47,90 * …0016 FES 1 11 9 – 47,90 * …0034 40 M4– M20 ER25 42 90 406,50 …0004

* Ab Dezember 2019 erhältlich. (W066) (W348) (W066) (W348) 50 M3– M12 ER16 28 100 435,50 …0007
50 M4– M20 ER25 42 100 448,00 …0010

(W349)

Bohr-∅ Vierkant 3353 3352 Bestell- Bohr-∅ Vierkant 3353 3352 Bestell-
Typ mm mm € € Nr. Typ mm mm € € Nr.
FES 2 6 4,9 49,70 64,00 * …0001 FES 2 11,2 9 49,70 – …0022 Synchro-Gewindeschneidfutter mit Minimallängenausgleich O
FES 2 6,3 5 49,70 64,00 * …0004 FES 2 12 9 49,70 64,00 * …0025
FES 2 7 6,3 49,70 64,00 * …0007 FES 2 12,5 10 49,70 – …0028 Ausführung: Mit Steilkegelaufnahme.
FES 2 8 5,5 49,70 64,00 * …0010 FES 2 14 11 49,70 64,00 * …0031 Anwendung: Zur Aufnahme von Spannzangen.
FES 2 9 8 49,70 64,00 * …0013 FES 2 14 11,2 49,70 64,00 * …0034
FES 2 10 7,1 49,70 64,00 * …0016 FES 2 16 12 49,70 64,00 * …0037
FES 2 11 9 49,70 64,00 * …0019 FES 2 16 12,5 49,70 64,00 * …0040
* Ab Dezember 2019 erhältlich. (W066) (W348) (W066) (W348)
D 1 L 1 3503 3505 Bestell-
HSK für Gewindebohrer Spannzange mm mm € € Nr.
63 M3 – M8 ER16 28 89 422,50 – …0001
Bohr-∅ Vierkant 3355 3354 Bestell- Bohr-∅ Vierkant 3355 3354 Bestell- 63 M3 – M12 ER20 34 90 437,00 – …0004
Typ mm mm € € Nr. Typ mm mm € € Nr. 63 M4 – M20 ER25 42 94 445,00 – …0007
FES 3 11 9 123,50 158,00 * …0001 FES 3 18 14,5 123,50 158,00 * …0016 63 M4 – M27 ER32 50 105 453,00 – …0010
FES 3 12 9 123,50 158,00 * …0004 FES 3 20 16 123,50 158,00 * …0019 100 M3 – M8 ER16 28 96 – 610,00 …0001
FES 3 14 11 123,50 158,00 * …0007 FES 3 22 18 123,50 158,00 * …0022 100 M3 – M12 ER20 34 97 – 628,00 …0004
FES 3 16 12 123,50 158,00 * …0010 FES 3 25 20 123,50 158,00 * …0025 100 M4 – M20 ER25 42 101 – 639,50 …0007
FES 3 18 14,5 123,50 158,00 * …0013 FES 3 28 22 123,50 158,00 * …0028 100 M4 – M27 ER32 50 110 – 691,00 …0010
* Ab Dezember 2019 erhältlich. (W066) (W348) (W066) (W348) (W349) (W349)
3/120 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/121
