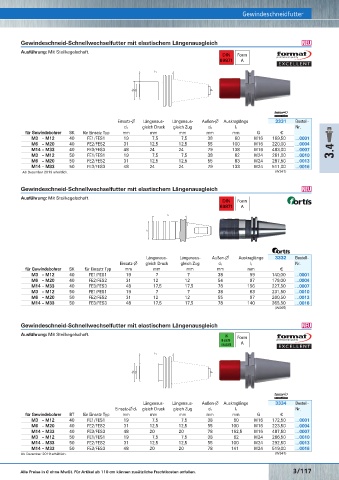

Page 648 - Rubix Werkzeugkatalog 2019-21

Gewindeschneidfutter
Gewindeschneid-Schnellwechselfutter mit elastischem Längenausgleich O Gewindeschneid-Schnellwechselfutter mit elastischem Längenausgleich Gewindeschneidfutter O
Ausführung: Mit Steilkegelschaft.
DIN Form
69871 A
l 1

d 2 d1 G

Schaft-∅ Einsatz-∅ Längenaus- Längenaus- Außen-∅ Auskraglänge 3327 Bestell-
D d 1 gleich Druck gleich Zug d 2 l 1 Nr.
für Gewindebohrer mm für Einsatz Typ mm mm mm mm mm € Einsatz-∅ Längenaus- Längenaus- Außen-∅ Auskraglänge 3331 Bestell-
M3 – M12 20 FE1/FES1 19 7,5 7,5 38 39 163,50 …0001 gleich Druck gleich Zug Nr.

d 2
d 1
l 1
M3 – M12 25 FE1/FES1 19 7,5 7,5 38 39 163,50 …0004 für Gewindebohrer SK für Einsatz Typ mm mm mm mm mm G €

M6 – M20 25 FE1/FES1 31 12,5 12,5 55 64 194,00 …0007 M3 – M12 40 FE1/FES1 19 7,5 7,5 38 60 M16 169,50 …0001

M3 – M12 32 FE2/FES2 19 7,5 7,5 38 39 168,00 …0010 M6 – M20 40 FE2/FES2 31 12,5 12,5 55 100 M16 220,00 …0004
M6 – M20 32 FE2/FES2 31 12,5 12,5 55 64 190,50 …0013 M14 – M33 40 FE3/FES3 48 24 24 79 138 M16 483,00 …0007

M14 – M33 32 FE3/FES3 48 20 20 78 132,5 265,50 …0016 M3 – M12 50 FE1/FES1 19 7,5 7,5 38 62 M24 261,00 …0010 3.4

Ab Dezember 2019 erhältlich. (W347)
M6 – M20 50 FE2/FES2 31 12,5 12,5 55 83 M24 287,50 …0013
M14 – M33 50 FE3/FES3 48 24 24 79 133 M24 511,00 …0016

Ab Dezember 2019 erhältlich. (W347)
Gewindeschneid-Schnellwechselfutter mit elastischem Längenausgleich O Gewindeschneid-Schnellwechselfutter mit elastischem Längenausgleich O
Ausführung: Mit Steilkegelschaft.
DIN Form
69871 A
l 1
d 1

Längenaus- Längenaus- Außen-∅ Auskraglänge 3328 Bestell- Längenaus- Längenaus- Außen-∅ Auskraglänge 3332 Bestell-
Schaft-∅ Einsatz-∅ gleich Druck gleich Zug d 1 l 1 Nr. Einsatz-∅ gleich Druck gleich Zug d 1 l 1 Nr.
für Gewindebohrer mm für Einsatz Typ mm mm mm mm mm € für Gewindebohrer SK für Einsatz Typ mm mm mm mm mm €

M3 – M12 20 FE1/FES1 19 7 7 38 41 121,00 …0001 M3 – M12 40 FE1/FES1 19 7 7 38 59 140,00 …0001

M3 – M12 25 FE1/FES1 19 7 7 38 41 123,00 …0004 M6 – M20 40 FE2/FES2 31 12 12 54 97 179,00 …0004

M3 – M12 32 FE1/FES1 19 7 7 38 41 127,50 …0007 M14 – M33 40 FE3/FES3 48 17,5 17,5 78 156 227,50 …0007

M6 – M20 25 FE2/FES2 31 12 12 55 63 132,00 …0010 M3 – M12 50 FE1/FES1 19 7 7 38 63 231,50 …0010

M6 – M20 32 FE2/FES2 31 12 12 55 63 136,00 …0013 M6 – M20 50 FE2/FES2 31 12 12 55 97 260,50 …0013

M14 – M33 32 FE3/FES3 48 17,5 17,5 79 97 188,00 …0016 M14 – M33 50 FE3/FES3 48 17,5 17,5 78 140 365,50 …0016

(W065) (W065)
Gewindeschneid-Schnellwechselfutter mit elastischem Längenausgleich O
Gewindeschneid-Schnellwechselfutter mit elastischem Längenausgleich O Ausführung: Mit Steilkegelschaft. JIS Form
B 6339
MAS/BT A
l 1

d 2 d1 G

Längenaus- Längenaus- Außen-∅ Auskraglänge 3329 Bestell- Längenaus- Längenaus- Außen-∅ Auskraglänge 3334 Bestell-
Einsatz-∅ gleich Druck gleich Zug d 1 l 1 Nr. Einsatz-∅ d 1 gleich Druck gleich Zug d 1 l 1 Nr.
für Gewindebohrer SK für Einsatz Typ mm mm mm mm mm € für Gewindebohrer BT für Einsatz Typ mm mm mm mm mm G €

M3 – M12 40 FE1/FES1 19 7 7 36 50 150,00 …0001 M3 – M12 40 FE1/FES1 19 7,5 7,5 38 60 M16 172,50 …0001

M6 – M20 40 FE2/FES2 31 12 12 53 78 189,00 …0004 M6 – M20 40 FE2/FES2 31 12,5 12,5 55 100 M16 223,50 …0004
M14 – M33 40 FE3/FES3 48 17,5 17,5 78 143 236,00 …0007 M14 – M33 40 FE3/FES3 48 20 20 78 162,5 M16 487,50 …0007

M3 – M12 50 FE1/FES1 19 7 7 36 54 236,00 …0010 M3 – M12 50 FE1/FES1 19 7,5 7,5 38 62 M24 266,50 …0010

M6 – M20 50 FE2/FES2 31 12 12 53 80 240,00 …0013 M14 – M33 50 FE2/FES2 31 12,5 12,5 55 100 M24 292,50 …0013

M14 – M33 50 FE3/FES3 48 17,5 17,5 78 130 386,00 …0016 M14 – M33 50 FE3/FES3 48 20 20 78 141 M24 519,00 …0016
(W065) Ab Dezember 2019 erhältlich. (W347)
3/116 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/117
