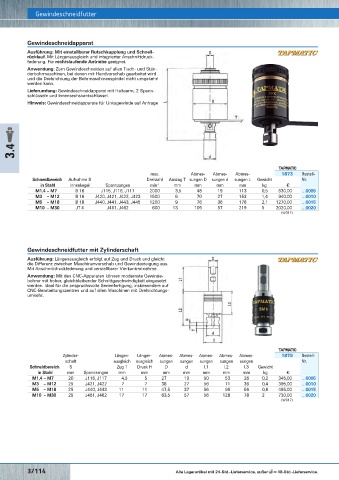

Page 645 - Rubix Werkzeugkatalog 2019-21

Gewindeschneidfutter
Gewindeschneidapparat Präzisions-Spannzange Rubber-Flex Gewindeschneidfutter
Ausführung: Mit einstellbarer Rutschkupplung und Schnell- Ausführung: Die Lamellen verschieben sich parallel über den gesamten
rücklauf. Mit Längenausgleich und integrierter Anschnittdruck- Spannbereich, dadurch ergibt sich eine gleichbleibende Rundlaufeigen-
federung. Für rechtslaufende Antriebe geeignet. schaft. Mit hoher radialer Spannkraft, der Gummi ist kühlschmierstoff-
Anwendung: Zum Gewindeschneiden auf allen Tisch- und Stän- und temperaturbeständig bis 100 °C.
derbohrmaschinen, bei denen mit Handvorschub gearbeitet wird Anwendung: Zur Überbrückung großer Durchmesser beim Spannen
und die Drehrichtung der Bohrmaschinenspindel nicht umgekehrt von Werkzeugen mit Zylinderschaft. Für den Einsatz in Gewindeschneid-
werden kann. apparaten, Bohrerhaltern und Aufnahmen.
Lieferumfang: Gewindeschneidapparat mit Haltearm, 2 Spann-
schlüsseln und Innensechskantschlüssel.
Hinweis: Gewindeschneidapparate für Linksgewinde auf Anfrage.
Spannzangen-∅ 1869 Bestell-
mm Spannzangen Typ € Nr.

1 – 2,5 710E RFJ115 35,70 …0115
2,5– 4,5 710E RFJ116 35,70 …0116
4,5– 6,5 710E RFJ117 35,70 …0117
4,5– 8 715E RFJ420 36,30 …0420
3,5– 6,5 715E RFJ421 36,30 …0421
3.4 6,5– 10 715E RFJ422 36,30 …0422
36,30
…0423
715E RFJ423
2 – 4,5

(W357)
Gewindeschneidapparat mit Morsekegel
max. Abmes- Abmes- Abmes- 1873 Bestell- Ausführung: Beim Rücklauf sparen Sie Zeit, da der Gewindebohrer
Schneidbereich Aufnahme S Drehzahl Auszug T sungen D sungen d sungen L Gewicht Nr. durch Planetengetriebe schneller zurückläuft (2:1). Sofort wirkende
in Stahl Innenkegel Spannzangen min mm mm mm mm kg € Umsteuerung bei wechselnder Vorschubrichtung. Stufenlose Einstel-
-1
M1,4 – M7 B 16 J115, J116, J117 2000 3,5 48 19 113 0,5 630,00 …0005 lung der Sicherheitskupplung durch Drehen der Überwurfmutter mit
Richtwertskala. Einfaches Wenden der Nockenscheibe ermöglicht
M3 – M12 B 16 J420, J421, J422, J423 1500 6 70 27 153 1,4 940,00 …0010 die Umstellung von Nockenkupplung auf Flächenreibung, für kleine
M5 – M18 B 18 J440, J441, J443, J445 1200 9 76 36 176 2,1 1270,00 …0015 Gewinde. Für Rechts- und Linksgewinde geeignet. In den stufenlos
M10 – M30 JT 4 J461, J462 600 13 105 57 219 5 2020,00 …0020 spannenden Klemmbacken können alle Gewindebohrerschäfte des
(W317) Schneidbereichs, auch in Zwischen- und Zollmaßen, aufgenommen
werden.
Anwendung: Zum Gewindeschneiden auf allen Tisch- und Ständer-
bohrmaschinen, bei denen mit Handvorschub gearbeitet wird und die
Drehrichtung der Bohrmaschinenspindel nicht umgekehrt werden kann.
Gewindeschneidfutter mit Zylinderschaft
Ausführung: Längenausgleich erfolgt auf Zug und Druck und gleicht
die Differenz zwischen Maschinenvorschub und Gewindesteigung aus.
Mit Anschnittdruckfederung und verstellbarer Vierkantmitnahme.
Anwendung: Mit den CNC-Apparaten können modernste Gewinde-
bohrer mit hoher, gleichbleibender Schnittgeschwindigkeit eingesetzt Spannbereich max. Drehzahl D L 1878 Bestell-
werden. Ideal für die anspruchsvolle Serienfertigung, insbesondere auf Schneidbereich in Stahl MK mm min mm mm € Nr.
-1
CNC-Bearbeitungszentren und auf allen Maschinen mit Drehrichtungs- M3 – M10 1 2,5– 10 600 69 156 400,00 …0005
umkehr. M3 – M10 2 2,5– 10 600 69 158 400,00 …0010
M6 – M16 2 4,5– 12,5 400 82 183 550,00 …0015
M6 – M16 3 4,5– 12,5 400 82 183 550,00 …0020
M14 – M27 3 11 – 22,4 250 105 244 860,00 …0025
M14 – M27 4 11 – 22,4 250 105 246 860,00 …0030
(W180)
Gewindeschneidapparat

Ausführung: Wartungsfrei mit Schnellwechselsystem, für Links- und
Rechtsgewinde einsetzbar.
Zylinder- Längen- Längen- Abmes- Abmes- Abmes- Abmes- Abmes- 1879 Bestell- Anwendung: Maschinelles Gewindeschneiden auf Säulenbohrmaschi-
schaft ausgleich ausgleich sungen sungen sungen sungen sungen Nr. nen mit Morsekegel-Spindelaufnahme, ohne Drehrichtungsänderung
Schneidbereich S Zug T Druck H D d L1 L2 L3 Gewicht der Spindel.
in Stahl mm Spannzangen mm mm mm mm mm mm mm kg €
M1,4 – M7 20 J116, J117 4,5 5 27 19 50 53 26 0,2 345,00 …0005
M3 – M12 25 J421, J422 7 7 38 27 56 71 36 0,4 395,00 …0010
M5 – M18 25 J440, J443 11 11 47,5 37 56 96 56 0,8 465,00 …0015
M10 – M30 25 J461, J462 17 17 63,5 57 56 128 78 2 730,00 …0020
(W317) Längen- 1872 Bestell-
ausgleich Ausklink- Nr.
für Gewinde- auf Zug weg für Einsatz
bohrer MK mm mm Typ €
M3 – M12 1 12,5 6 FE1/FES1 511,50 …1201
M3 – M12 2 12,5 6 FE1/FES1 500,50 …1202
M3 – M12 3 12,5 6 FE1/FES1 500,50 …1203
M8 – M20 2 16,5 8 FE2/FES2 606,00 …2002
M8 – M20 3 16,5 8 FE2/FES2 593,50 …2003
M8 – M20 4 16,5 8 FE2/FES2 593,50 …2004
(W180)
