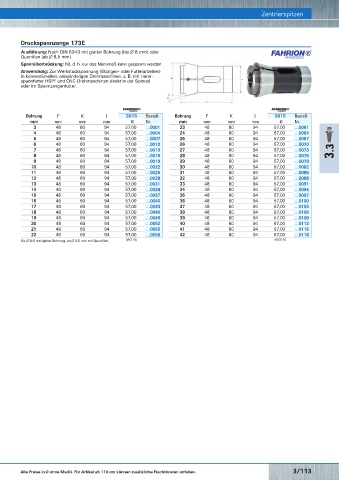

Page 644 - Rubix Werkzeugkatalog 2019-21

Zentrierspitzen
Constant-Stirnseiten-Mitnehmer-Sortiment CoA Druckspannzange 173E Zentrierspitzen
Ausführung: Nach DIN 6343 mit glatter Bohrung (bis ∅ 8 mm) oder R
Querrillen (ab ∅ 8,5 mm).
Spannüberbrückung: h9, d. h. nur das Nennmaß kann gespannt werden.
Anwendung: Zur Werkstückspannung (Stangen- oder Futterarbeiten)
in konventionellen, einspindeligen Drehmaschinen, z. B. mit Hand-
spannfutter HSPF und CNC-Drehmaschinen direkt in der Spindel
oder im Spannzangenfutter.

Bohrung F K L 3615 Bestell- Bohrung F K L 3615 Bestell-
mm mm mm mm € Nr. mm mm mm mm € Nr.

3 48 60 94 57,00 …0001 23 48 60 94 57,00 …0061

4 48 60 94 57,00 …0004 24 48 60 94 57,00 …0064

5 48 60 94 57,00 …0007 25 48 60 94 57,00 …0067

6 48 60 94 57,00 …0010 26 48 60 94 57,00 …0070

7 48 60 94 57,00 …0013 27 48 60 94 57,00 …0073 3.3

8 48 60 94 57,00 …0016 28 48 60 94 57,00 …0076

9 48 60 94 57,00 …0019 29 48 60 94 57,00 …0079

10 48 60 94 57,00 …0022 30 48 60 94 57,00 …0082

11 48 60 94 57,00 …0025 31 48 60 94 57,00 …0085

12 48 60 94 57,00 …0028 32 48 60 94 57,00 …0088

13 48 60 94 57,00 …0031 33 48 60 94 57,00 …0091

14 48 60 94 57,00 …0034 34 48 60 94 57,00 …0094

15 48 60 94 57,00 …0037 35 48 60 94 57,00 …0097

Constant-Stirnseiten-Mitnehmer-Sortiment CoE 16 48 60 94 57,00 …0040 36 48 60 94 57,00 …0100

17 48 60 94 57,00 …0043 37 48 60 94 57,00 …0103
18 48 60 94 57,00 …0046 38 48 60 94 57,00 …0106

19 48 60 94 57,00 …0049 39 48 60 94 57,00 …0109

20 48 60 94 57,00 …0052 40 48 60 94 57,00 …0112

21 48 60 94 57,00 …0055 41 48 60 94 57,00 …0115

22 48 60 94 57,00 …0058 42 48 60 94 57,00 …0118

Bis ∅ 8,0 mit glatter Bohrung, ab ∅ 9,0 mm mit Querrillen. (W319) (W319)
Handspannfutter HSPF 40
R

Spannbereich D D 1 D 2 L 3614 Bestell-
mm Kurzkegel mm mm mm mm Spannzange € Nr.

1– 42 5 90 167 133,4 127 185E*, 780E* 1630,00 …0005
1– 42 6 90 137 104,8 116 173E, 775E* 1699,00 …0010

(W001)
