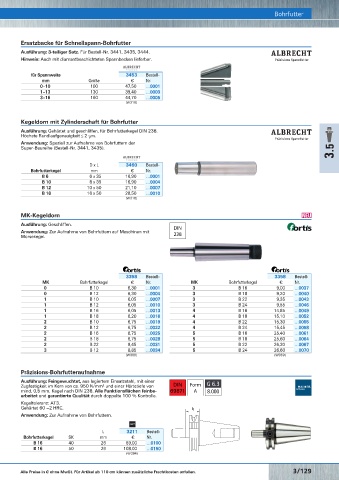

Page 660 - Rubix Werkzeugkatalog 2019-21

Bohrfutter
Hochleistungs-Schnellspann-Bohrfutter mit Aufnahmeschaft Ersatzbacke für Schnellspann-Bohrfutter Bohrfutter
Ausführung: 3-teiliger Satz. Für Bestell-Nr. 3441, 3435, 3444.
Hinweis: Auch mit diamantbeschichteten Spannbacken lieferbar.

für Spannweite 3453 Bestell-
mm Größe € Nr.
3437 0– 10 100 47,50 …0001

1– 13 130 39,40 …0003

3– 16 160 44,70 …0005
(W318)
Kegeldorn mit Zylinderschaft für Bohrfutter
Ausführung: Gehärtet und geschliffen, für Bohrfutterkegel DIN 238.
Höchste Rundlaufgenauigkeit ≤ 2 µm.
Anwendung: Speziell zur Aufnahme von Bohrfuttern der
3437 3444 Bestell- Super-Baureihe (Bestell-Nr. 3441, 3435).
Spannbereich Futter-∅ Länge geöffnet Länge geschlossen Nr. 3.5
mm Aufnahme mm mm mm € €
0,5– 6,5 MK 2 34 62 68 – 183,50 …0000 D x L 3460 Bestell-
1 – 13 MK 2 50 85 97 154,00 190,00 …0001 Bohrfutterkegel mm € Nr.
1 – 13 MK 3 50 85 97 156,50 193,50 …0004 B 6 6 x 35 16,90 …0001

1 – 13 MK 4 50 87 99 163,00 201,00 …0007 B 10 8 x 35 16,90 …0004

1 – 13 ∅ 16 50 79 91 – 189,50 …0010 B 12 10 x 50 21,10 …0007

3 – 16 MK 2 56 89 103 – 213,50 …0011 B 16 16 x 50 28,50 …0010

3 – 16 MK 3 56 89 103 – 217,00 …0014 (W318)
3 – 16 MK 4 56 90 104 – 225,00 …0017
(W324) (W318)
Feinbohrhilfe MK-Kegeldorn O
Ausführung: Geschliffen. DIN
Anwendung: Zur Aufnahme von Bohrfuttern auf Maschinen mit 238
Morsekegel.

3358 Bestell- 3358 Bestell-
MK Bohrfutterkegel € Nr. MK Bohrfutterkegel € Nr.
0 B 10 6,30 …0001 3 B 16 9,00 …0037

0 B 12 6,30 …0004 3 B 18 9,20 …0040

1 B 10 6,05 …0007 3 B 22 9,35 …0043

1 B 12 6,05 …0010 3 B 24 9,55 …0046

1 B 16 6,05 …0013 4 B 16 14,85 …0049
1 B 18 6,20 …0016 4 B 18 15,10 …0052

2 B 10 6,75 …0019 4 B 22 15,30 …0055

2 B 12 6,75 …0022 4 B 24 15,45 …0058

2 B 16 6,75 …0025 5 B 16 25,40 …0061

2 B 18 6,75 …0028 5 B 18 25,60 …0064
2 B 22 8,45 …0031 5 B 22 26,30 …0067

3 B 12 8,85 …0034 5 B 24 26,60 …0070
Abdrückgabel für Bohrfutter (W069) (W069)
Präzisions-Bohrfutteraufnahme
Ausführung: Feingewuchtet, aus legiertem Einsatzstahl, mit einer
Zugfestigkeit im Kern von ca. 950 N/mm und einer Härtetiefe von DIN Form
2
mind. 0,5 mm. Kegel nach DIN 238. Alle Funktionsflächen feinbe- 69871 A
arbeitet und garantierte Qualität durch doppelte 100 % Kontrolle.
Kegeltoleranz: AT3.
Gehärtet 60 –2 HRC.
Anwendung: Zur Aufnahme von Bohrfuttern.
3211 Bestell-
l 1
Bohrfutterkegel SK mm € Nr.
B 16 40 26 69,00 …0100
B 16 50 26 108,00 …0150
(W394)
